遥感图像的辐射校正的主要目的是消除或减轻由于大气、地表特性和传感器自身等因素引起的图像辐射畸变,从而获得准确的地物表面反射率或辐射亮度信息。
校正对比:

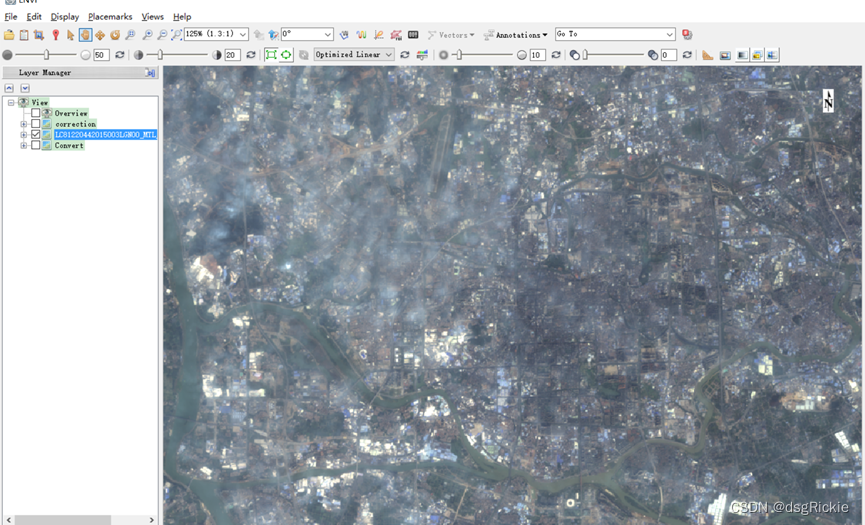

校正前:

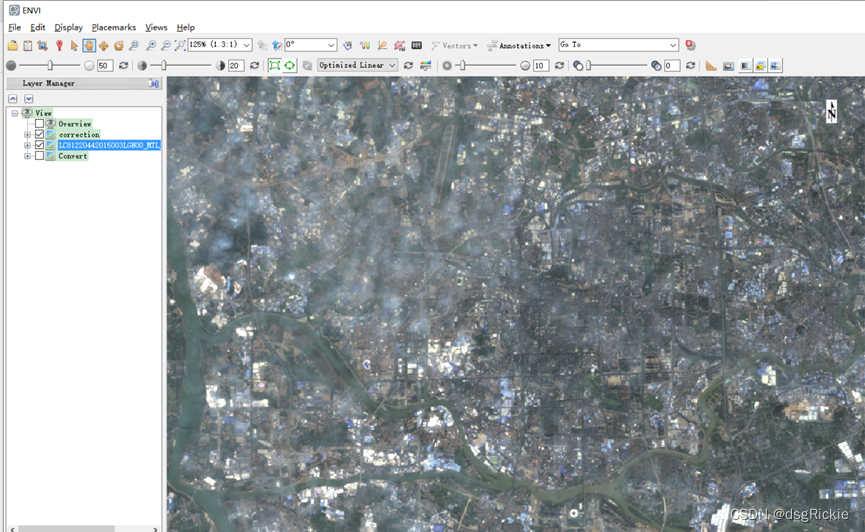

校正后:
看上去确实一定程度上减轻了大气影响引起的图像辐射畸变。
辐射定标:
辐射定标原理:
辐射定标是遥感图像处理的重要步骤,首先对传感器进行辐射和几何定标,确保输出数据的准确性。接着进行大气校正,消除大气影响,获取地表反射率或辐射亮度信息。通过将传感器采集的数字计数值(DN)转换为地表反射率或辐射亮度值(radiance),实现对地物的定量分析和解译。
将DN值转换为辐射亮度值的公式如下:
这个公式描述了如何将数字计数(DN值)转换为特定波长(λ)处的辐射亮度值。在在这个公式中,Gain代表增益,它用于将DN值转换为辐射亮度值的比例因子,而offset则是偏移值,用于调整DN值与辐射亮度值之间的偏移量。
具体来说,对于给定的波段,某个像元的DN值通过乘以增益,并加上偏移值,就可以得到该波段下的辐射亮度值。增益和偏移值通常由传感器的特性和校准参数确定,它们用来将原始的数字计数值转换为物理上可解释的辐射亮度值。
这个转换过程是辐射定标的一部分,它使得遥感图像中的数值能够与地表反射率或辐射亮度等物理量相对应,为后续的定量分析提供了基础数据。
ENVI辐射定标操作

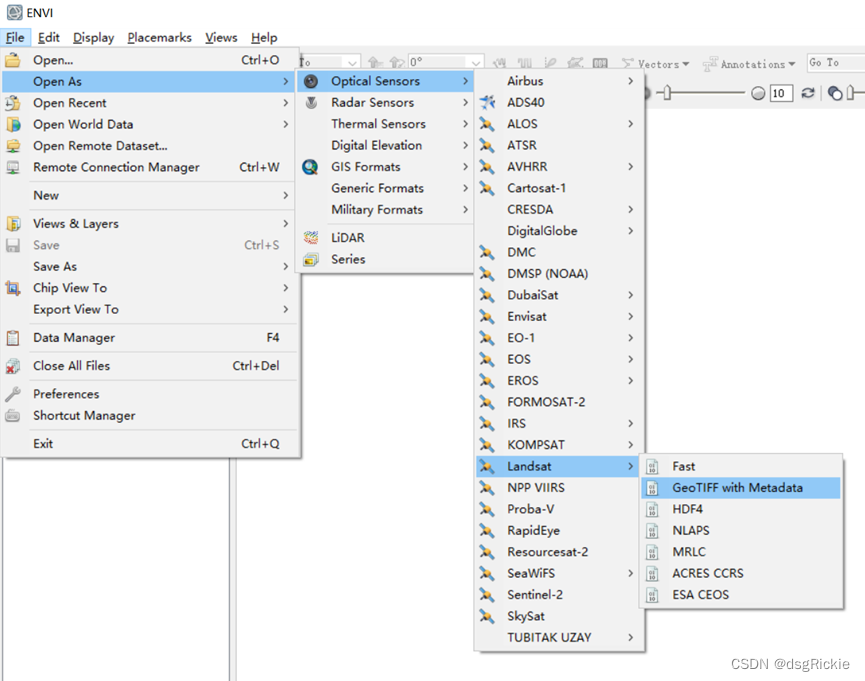

打开图像:

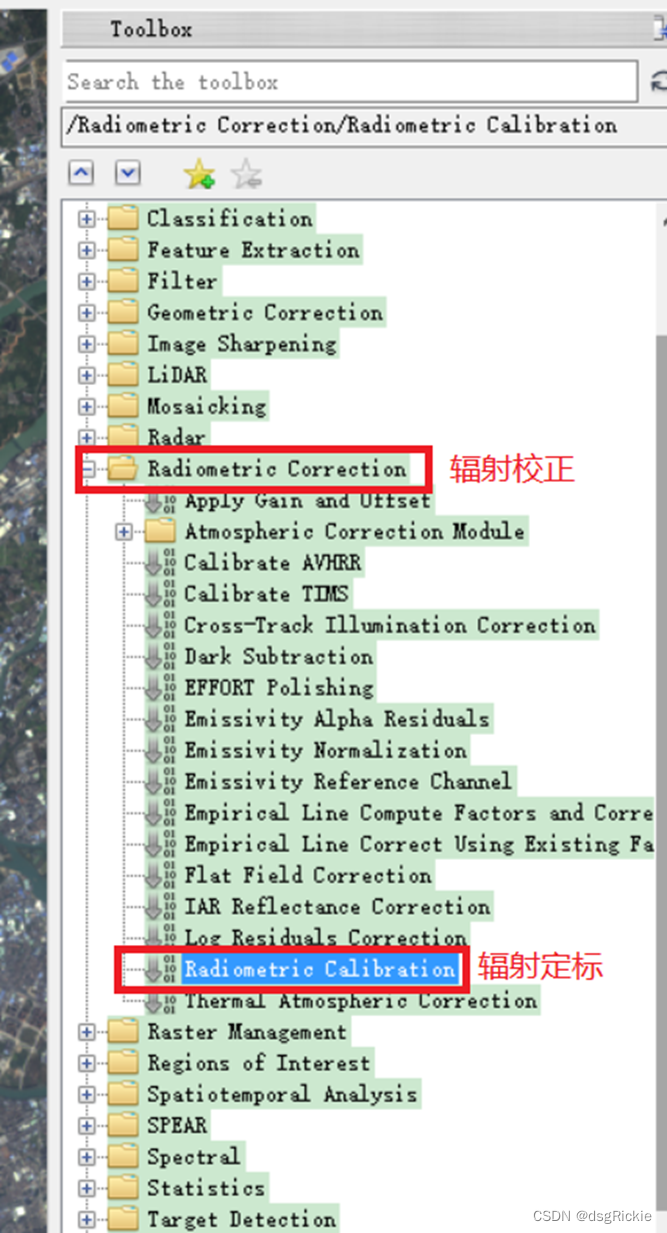

打开工具箱->Radiometric Correction ->Radiometric Calibration:
将定标类型选择Radiance(辐射亮度),其它参数默认:
大气校正
FLAASH介绍:
ENVI软件中的FLAASH模块基于MODTRAN辐射传输模型,可快速对Landsat、MODIS、SPOT、IRS等多光谱数据进行高效大气校正。该模块可以自动校正大气吸收和散射,提取地物真实反射率,保证准确性和精度,并具有出色的处理效率,为遥感数据处理提供了重要支持。
存储格式转换:

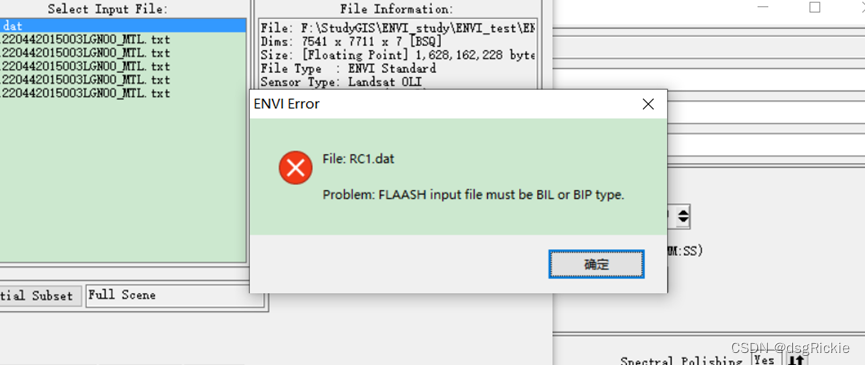

由于FLAASH大气校正输入数据要求BIL,需要将刚刚定标好的RC1.dat转换格式:

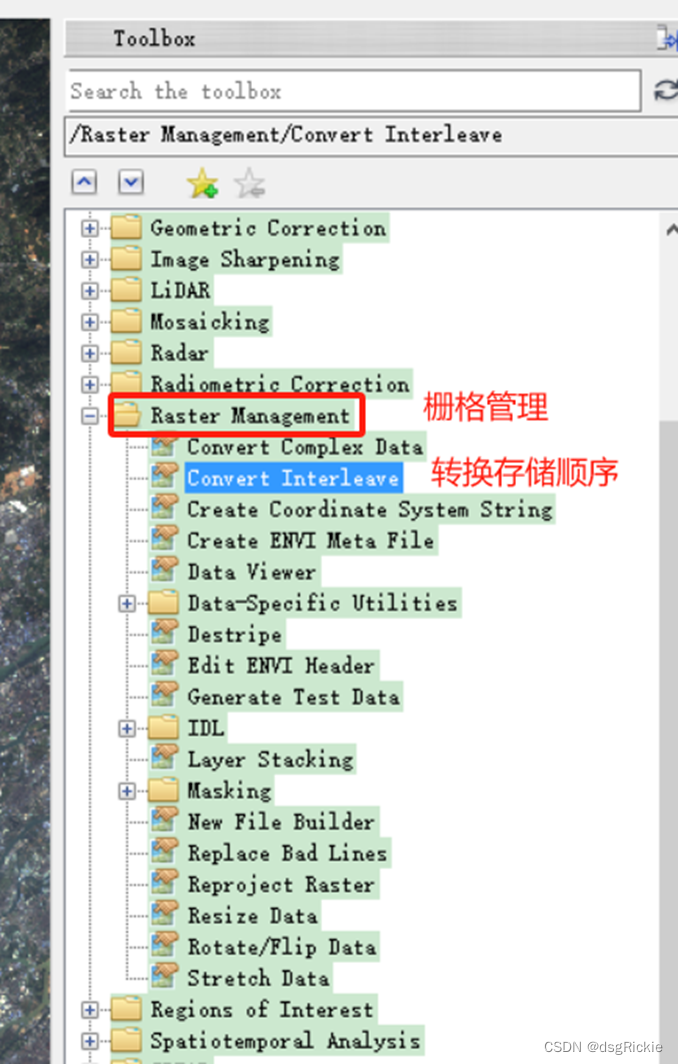

在工具箱中打开Raster Manager->Convert Interleave:

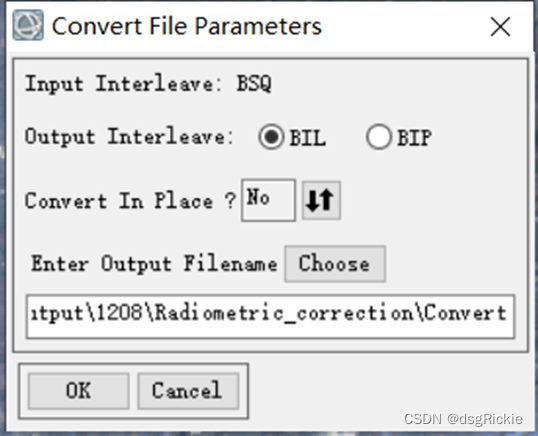

将刚刚定标的BSQ存储格式的RC1.dat转换成BIL存储格式:
大气校正:

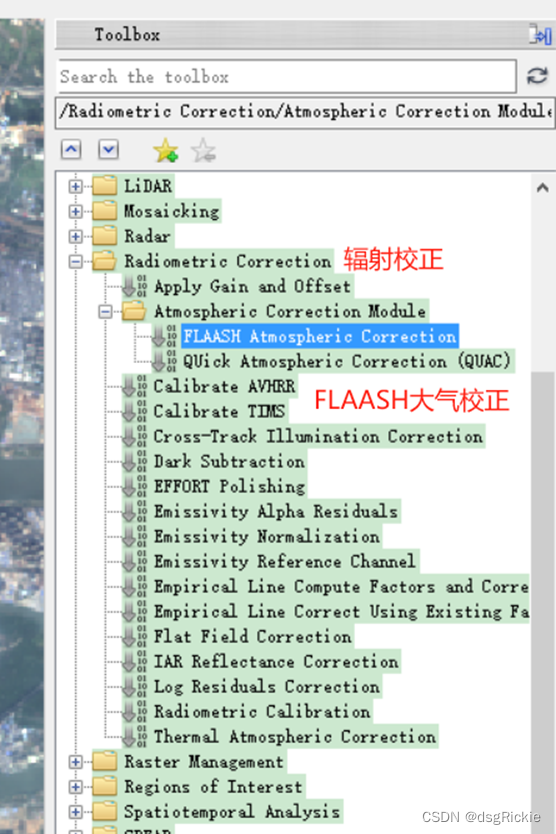

在准备好数据之后,在工具箱选择Radiometric Correction->Atmospheric Correction Module开始进行大气校正:

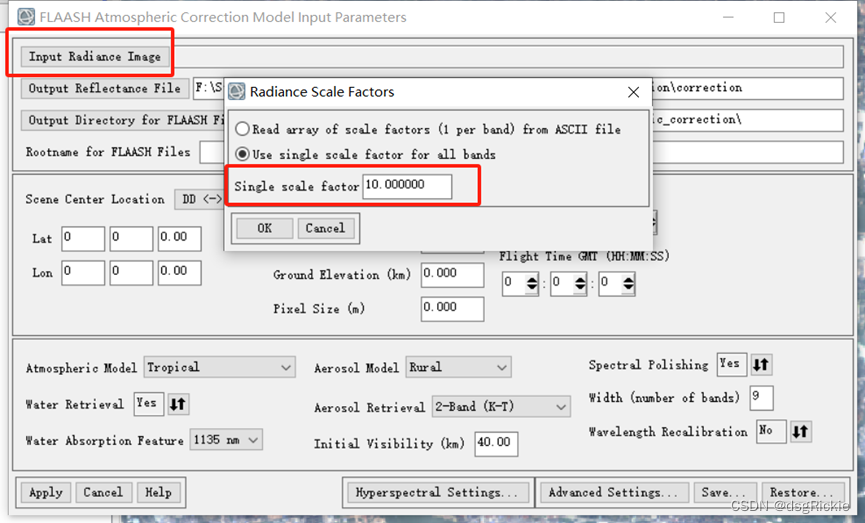

打开FLAASH窗口后点击Input Radiance image并设置图像尺度拉伸因子为10:

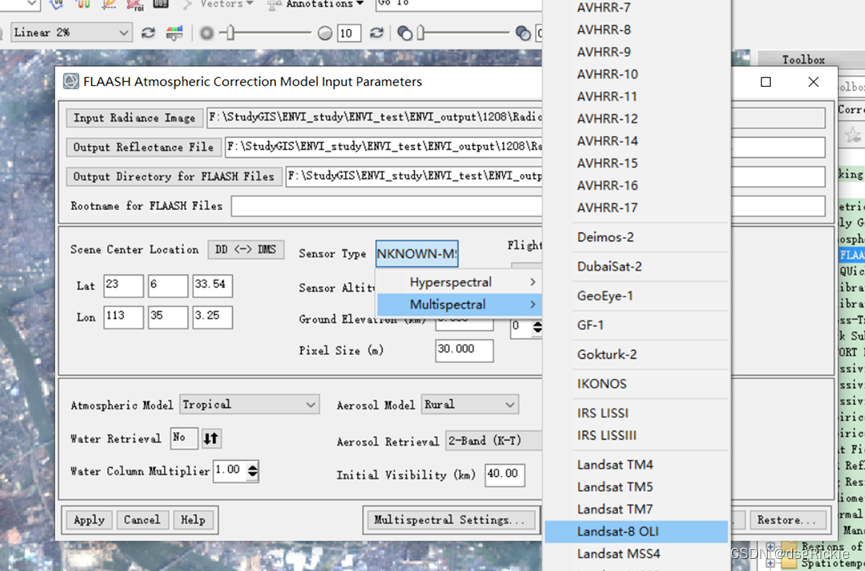

Sensor Type选择landset-8 OLI:

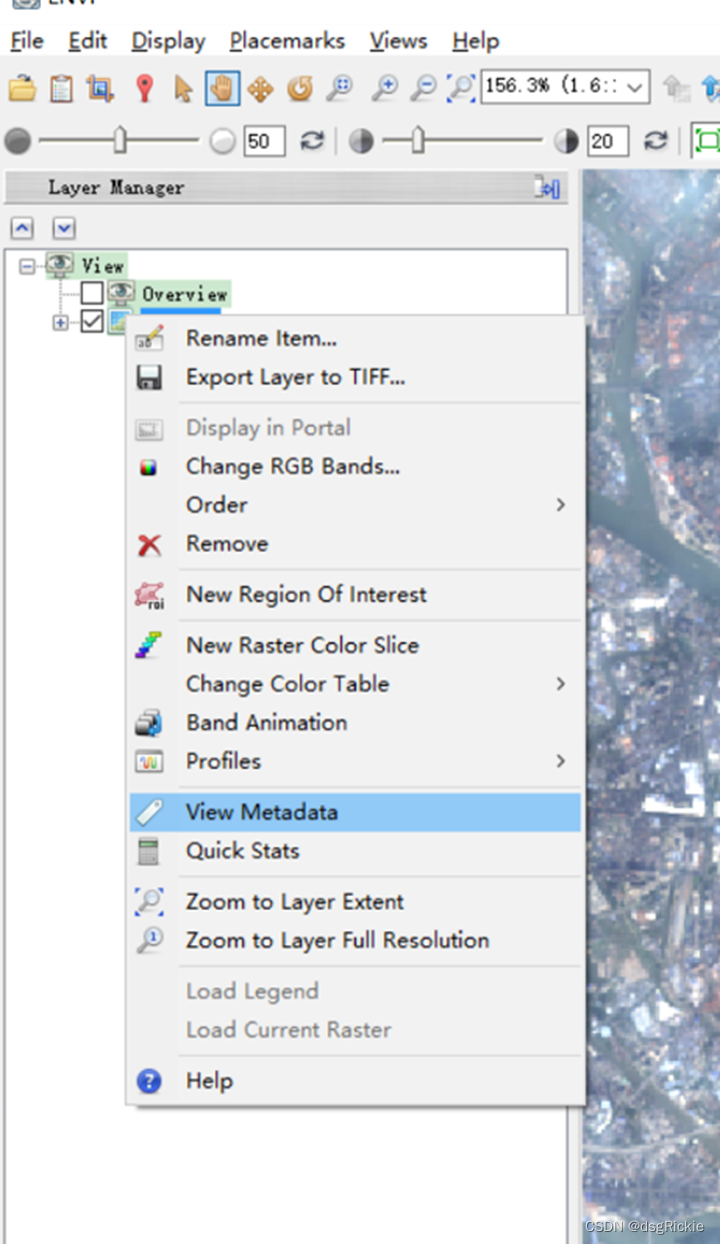

关于大气校正模型的输入参数数据可以在View metadata观看Landset8采集的具体数据:

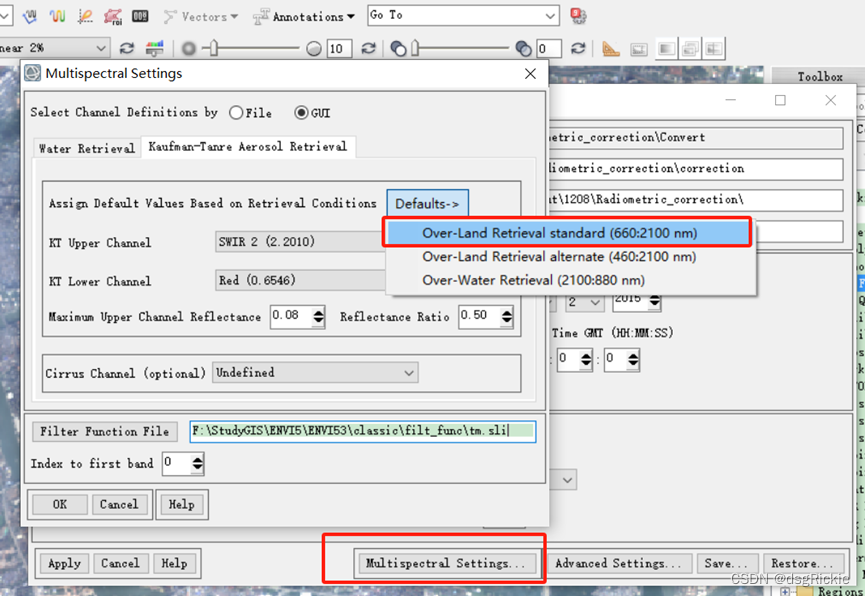

设置多光谱参数:
基本参数设置完后点击Apply,需要等待一段时间校正,校正后的成果如开头所示:
校正前:
校正后:
