电子知识学习笔记-基础篇02-电容

什么是电容，电容器定义：

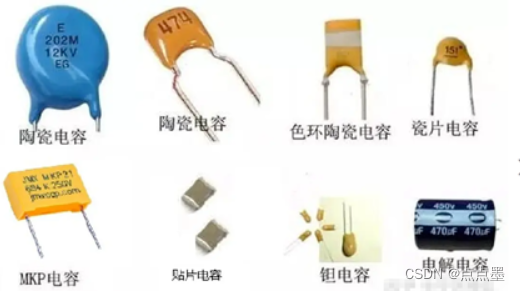

所带电容电量Q与电容器两极板之间的电压U的比值，叫做电容器的电容。如下面这张图片中的元件，就是不同种类的电容器。

电容如何表示

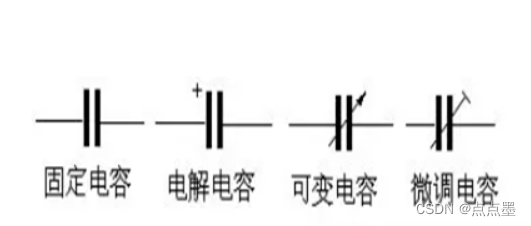

•电容在电路中用C表示，
•电容单位是法拉，记为F，
因为F太大，常用毫法(mF)、
​微法(uF)、纳法(nF)、皮法(pF)表示.

电容种类

电容种类众多，分类法也不相同。
根据材料分：聚苯乙烯电容，涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等
按结构分：固定电容、可变电容、微调电容；
按介质种类分：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容，电解电容；
按用途分：高频或低频旁路电容、滤波电容、调谐电容、高频电容、低频耦合电容等
按极性分：有极性、无极性电容；比如常见的铝电解电容和瓷片电容

下面详细介绍一下瓷片电容和电解电容。
瓷片电容
瓷片电容的介质分为高频瓷片介质和低频瓷片介质两种。
具有小的正电容温度系数，用于高稳定振荡回路中，作为回路电容器及垫整电容器。低频瓷介电容限于在低频的回路中作旁路或隔直流用，多用于对稳定性和损耗要求不高的场合。
由于易于被脉冲击穿，所以不宜使用在脉冲电路中。
一般接触到的都是低频电路，比较常见的是较小容量的低频瓷片电容。
电解电容分为铝电解电容和钽电解电容
铝电解电容
优点：容量大、耐压高、价格便宜、能耐受大的脉动电流，有正负极之分，主要用于电源滤波电路、低频旁路、信号耦合等场合。
缺点：容量误差大、泄露电流大、稳定性差、寿命随温度的升高下降快，不适于高频和低温下，不宜使用在25kHz以上的频率电路。
钽电解电容
优点：温度特性、频率特性和可靠性都要优于铝电解电容，特别是漏电流极小，贮存性良好、寿命长、容量误差小，体积小.
缺点：对脉动电流的耐受能力差。应用于超小型可靠机件中。
铌电解电容
性能比铝电解电容好，而价格比钽电解电容便宜。在电解电容领域有发展前途。

电容器主要参数
电容器的参数主要有标称电容量和容差、额定电压、绝缘电阻、损耗率，这些参数主要由电容器中的电介质决定。
标称电容量和容差

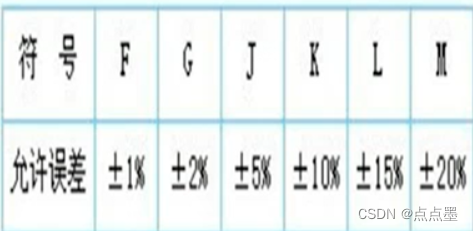

标称电容量是指标在电容器上的电容量，容差指实际电容量与标称电容量的偏差。200nJ表示标称电容量为200nF,J表示容差为±5%。
额定电压
指在规定的温度范围内，可连续加在电容器上的
最高直流电压有效值而不损坏电容器的最大电压值
绝缘电阻
理想的电容器，在其上加有直流电压时，应没有电流流过电容器，而实际上存在有微小电流的漏电流。直流电压除以漏电流的值，即是电容器的绝缘电阻。绝缘电阻越大越好。
损耗率
电容器的损耗率是指电容器一周期内转化成热能的能量与它的平均储能的比率，用百分数表示。
频率特性
随着频率的上升，一般的电容器的容量呈下降的规律。
电容值标识方法
常用的电容器参数标识方法包括：直标法、数标法、文字符号法、色标法

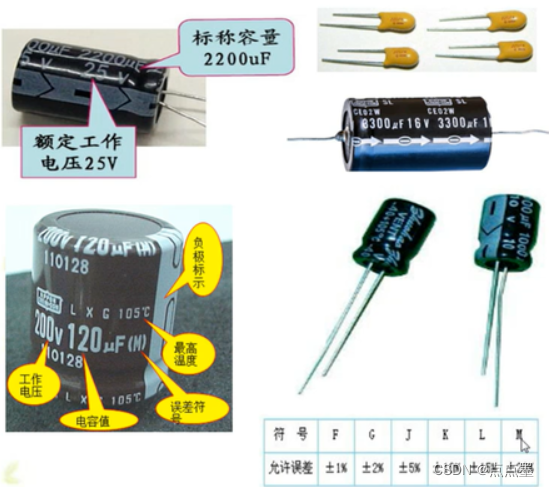

直标法：在电容器上直接标出参数。

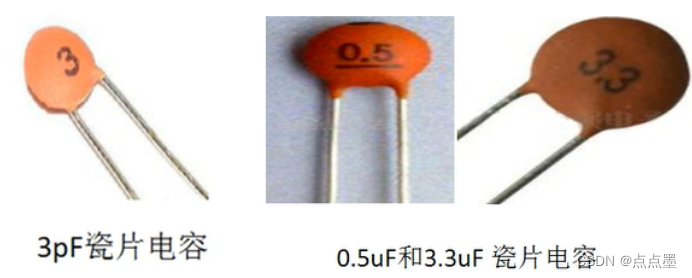

规律1：不带小数点的整数，若不标单位，则单位为pF;
规律2：带小数点，不标单位则为uF;

色标法
用色环或色点表示电容的主要参数，这种方法与色环电阻的标注类似，现在比较少见。

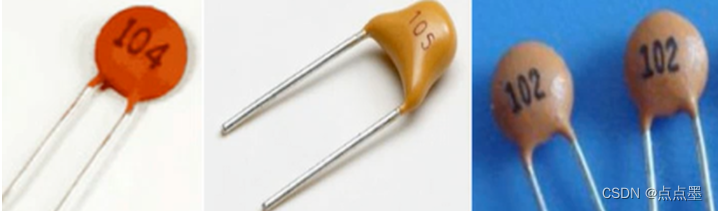

数标法：用三位数字表示电容器的容量，通常以pF为单位
第1、2位表示电容的有效数字，第3位表示有效数字后应乘10的多少次方，单位pF.

特殊情况
若第三位数为9，则表示乘10的-1次方，即乘0.1，如229表示2.2pF
若第三位为0.当特殊对待，即：前两位为百位、十位，个位为0，如200表示200pF。

数标电容中同时标出标称值、允许误差、工作电压。
22nJ630V表示22nF,±5%，630V耐压

第一位和第二位分别表示十位、个位，第三位表示乘10的次方

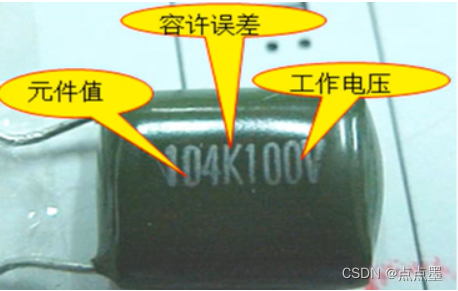

•104K100V表示10*10000pF=0.1uF，±10%误差，100V耐压

文字符号法：用字母和数字有规律组合表示电容器的容值。（多用于贴片或小型电解电容）

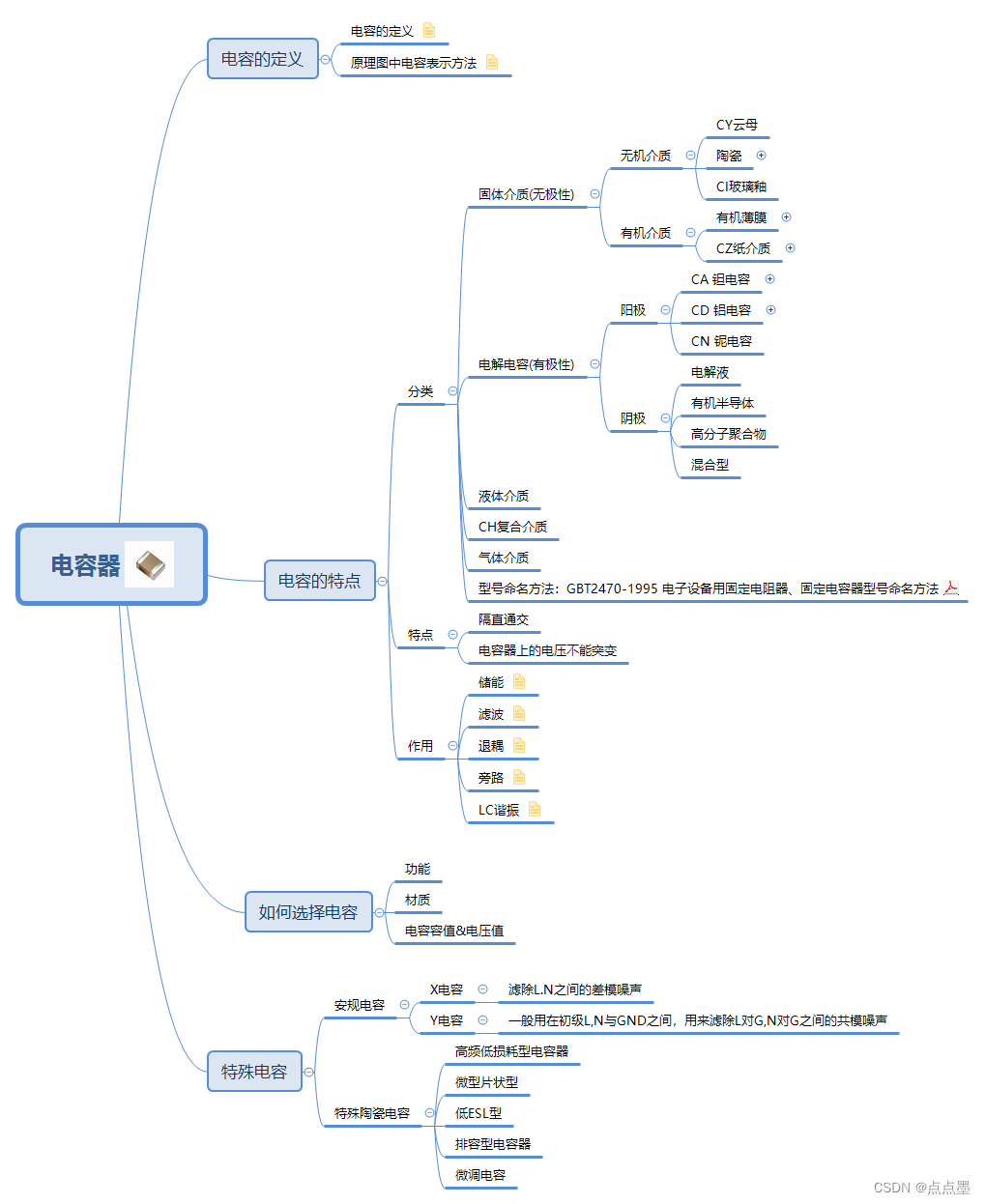

以下是我个人整理的电容思维导图。
