电容学习（1）

目录

1.电容的公式：

电容的特性：

---

电解电容  是具有极性的电容；
特点：电解电容的体积大，只有在需要较大容值的时候才需要；
 电解电容容值不稳定，容易随着温度和其他参数变化而变化；因此相对来说非电解电容更稳点一些；

1.电容的公式：

C=Q/U------>对于一个电容 电荷量越多，电压越大：

电容的决定式是C=ξS/4πkd。
k代表静电力常量,是不会变的,就一个定值k=9X10^9  N m^2/C ^2
ε是介电常数,每一种材料都有自己的介电常数,是不变的

S是电容器两极板的正对面积
d是电容器两极板之间的距离

电容的特性：

1 隔直流
2 通交流

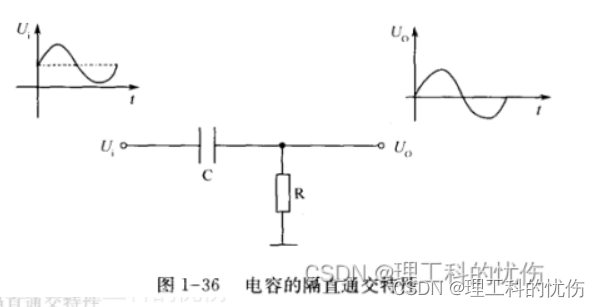

从图中可以看出，输入的是交流＋直流---输出的是只有交流了。

3储能
4两端电压不能突变

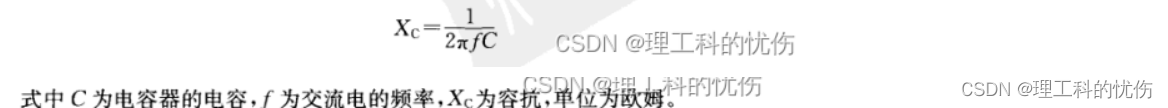

电容的容抗
电容器能通过交流电,当交流信号的频率和电容器的容量不同时,电容器对交流电的阻碍作用-―容抗不同。

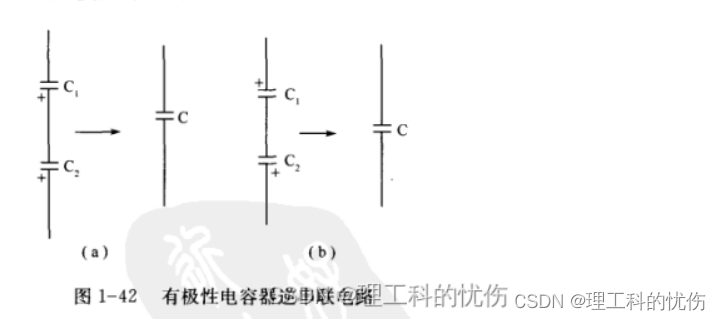

电容器逆串联电路

串联后的电容器可以作为无极性电容器使用,在一些分频电路中就常用这种电路。但这样的无极性电容器没有真正的无极性电解电容器好。

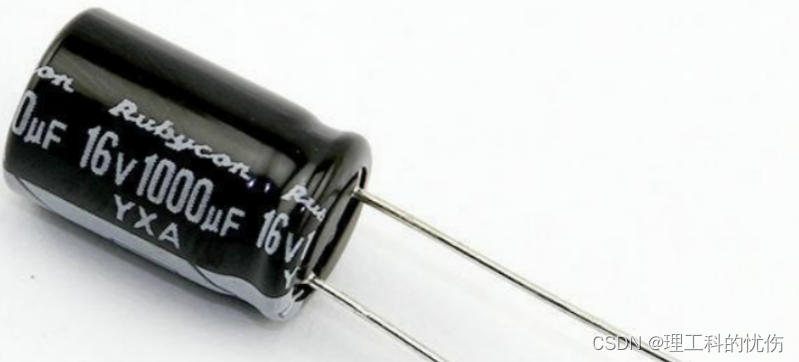

一、直接标识：如下图电解电容，容量1000uf，电容耐压16v，电容极性白色条一侧为负极。

使用单位uf：如下图的涤纶电容，标称104，即0.1uf，转换为pf即为100000pf。后面的2A是指电容耐压，国外电容耐压值通常使用字母来表示基数，常见的代码和基数对应关系是：

A：1.0；B：1.25；C：1.6；D：2.0；E：2.5；F：3.15；

G4.0；H：5.0；J：6.3；K：8.0；Z：9.0；



字母前面的数表示10的幂，比如2A，即为10^2*1.0=100V

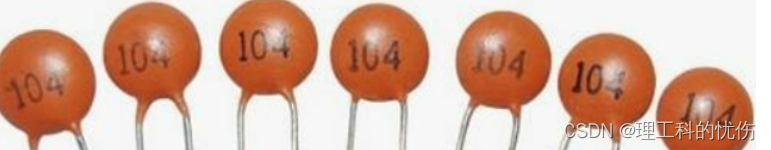

三、数学计数法：如下图瓷介电容，标值104，容量就是：

10X10000pf=0.1uf。（后面的4都表示10的多少次方）。例如：332=33X100pf=3300pf。

四、电容容量误差表



符号 F G J K L M

允许误差 ±1% ±2% ±5% ±10% ±15% ±20%

如涤纶电容104J表示容量为0.1uf、误差为±5%

电容的使用，都应该在指定的耐压下工作。现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。

电容滤波
电容滤波的动画，
1电压高---》电容充电
2电压低---》电容放电
维持这种循环，
其中 二极管起截止作用



旁路电容为何通常由**一大一小**两个电容并联
一个电容的实际模型是ESR（等效串联电阻）串联一个ESL(等效串联电感)，再串联一个电容。下图是实际旁路电容的模型。
 旁路电容的实际阻抗是：

大电容由于制作工艺的问题，通常使用多层卷绕的方式制作，体积一般也比较大，这就导致了大电容的**ESL**比较大。 **电感**对高频信号的阻抗很大，所以，**大电容的高频性能不好**。
而一些小容量电容则由于容量小，因此体积可以做得很小，缩短了引线，就**减小了ESL**。通常使用平板电容的结构，这样小容量电容就有很小ESL，故高频性能很好，但由于容量小、惯性大的缘故，对**低频信号的阻抗大**。





为了让低频、高频信号都可以很好的通过，就采用一个大电容再并上一个小电容的方式。
因为大电容有电感性，对高频滤波肯定不够，而小电容滤高频时“惯性”比较小。所以这种一大一小并联的方式，能够取到很好的旁路效果，其中，大电容滤低频，小电容滤高频。

下图：

自谐振频率
