VisMoment摄像机使用指南

1硬件安装

1.1本体安装

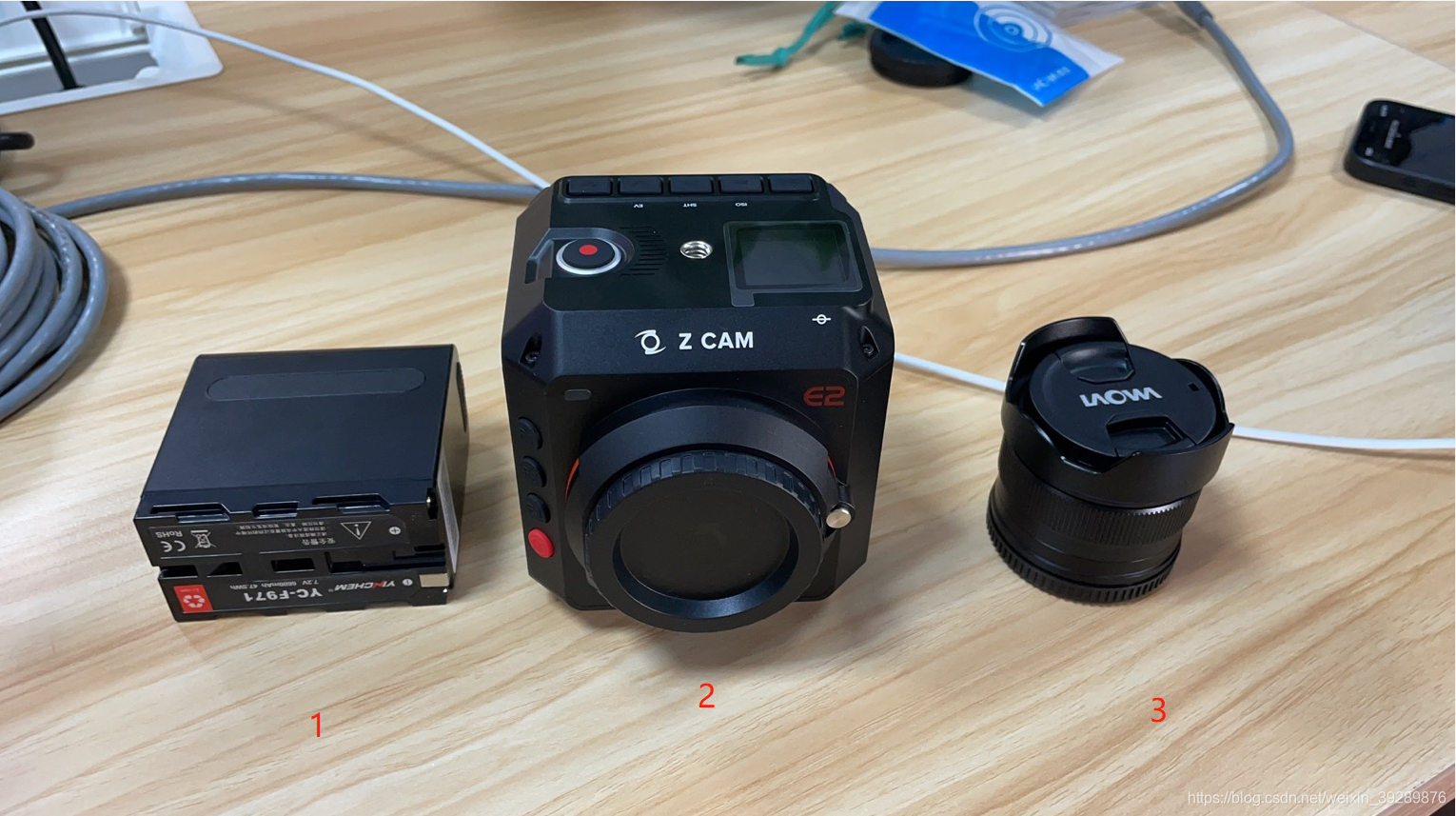

1首先买回来摄像头有三个零件
电池1 摄像机本体2 镜头3

1取掉罩子进行连接
2镜头的前盖通过通过捏住盖子两个卡手进行打开

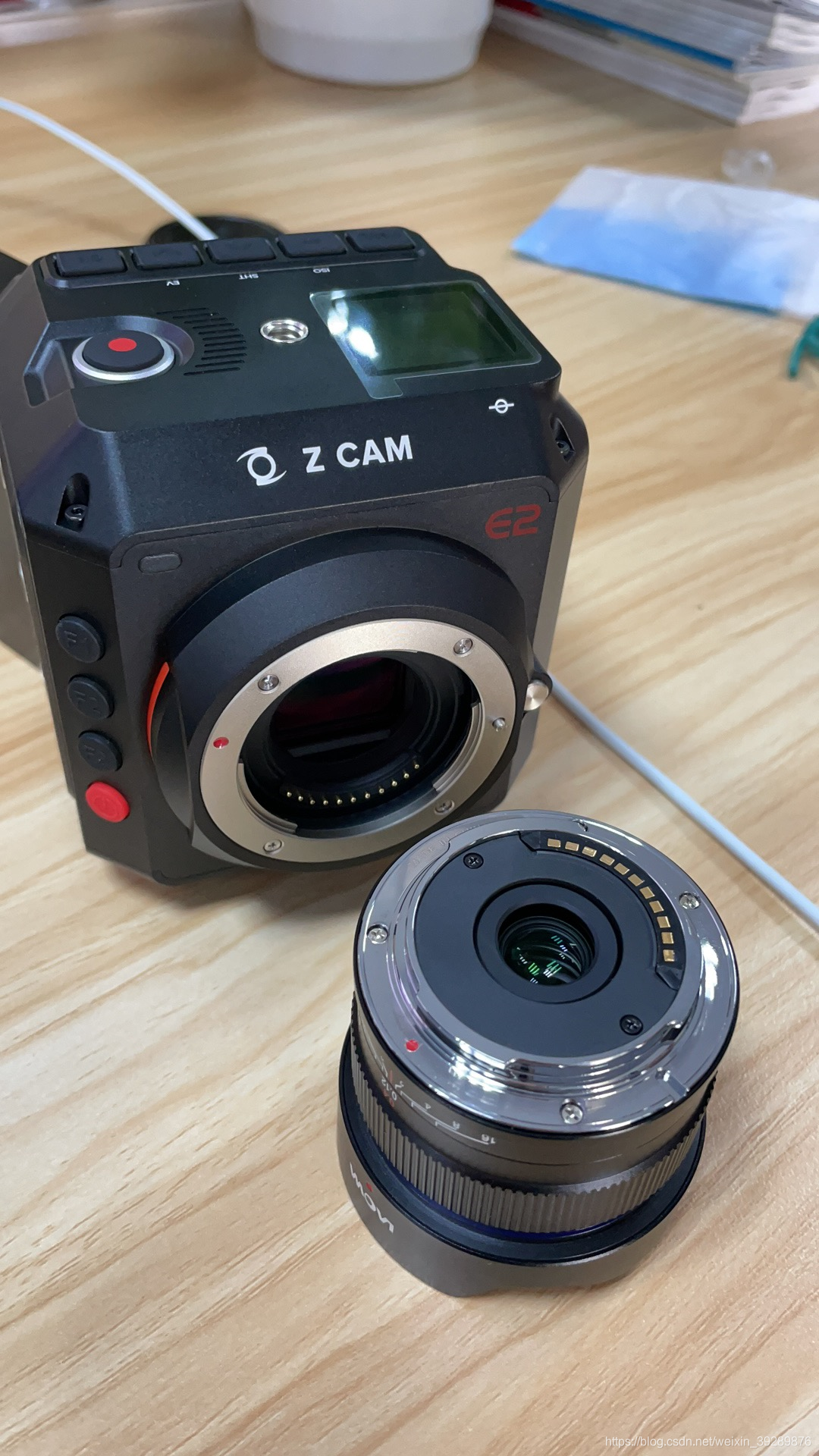

镜头后盖和本体前盖拆卸完成后放置一起

3镜头对准红点旋转安装。
4电池卡住下方卡槽进行安装。安装前如果是调试后背板拨到 I 上

1.2网络调试

1安装完成后按主测边红点开机，（所有同步线和网络调试好后才能上电开机，之前刷ip用电池）
2按menu进行调试，按系统菜单清除设置，重启后开机选简体中文，50hz，时区随便选一个，日期点ok
3如果小屏幕切换录像视频时fn+ok键
4按menu菜单进行调试

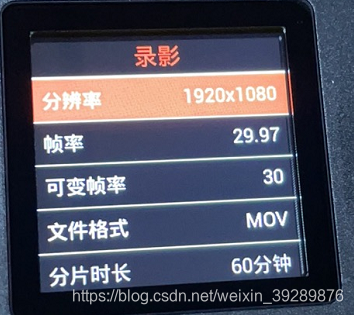

录影
分辨率 1920*1080
帧率29.97
可变帧率 30

白平衡-模式-手动 色温-5200~5600 色调0
图像 亮度等级 全亮度
5调节摄像头的ip
5.1在menu中移动至连接-网络

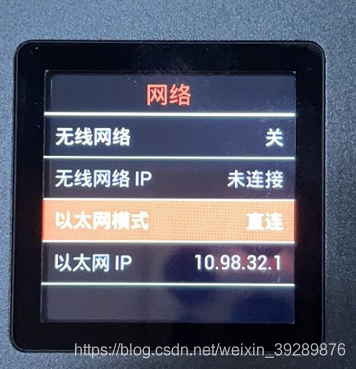

5.2网络中以太网模式”路由“改为：直连
5.3用一台用来修改摄像头的电脑调节用来调试的网口

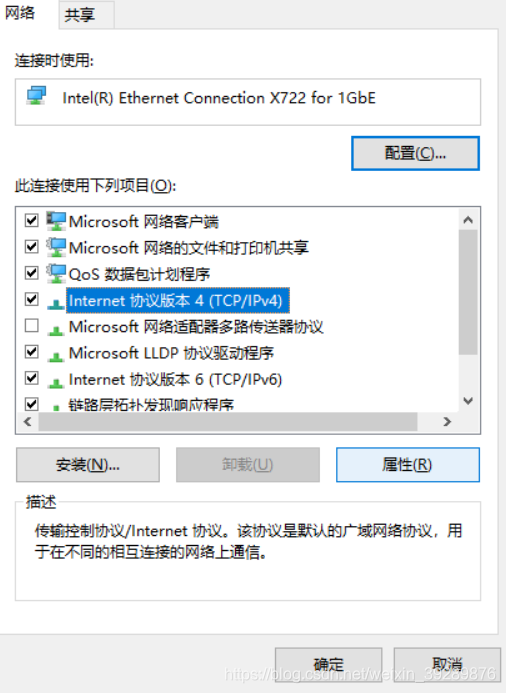

右击右下方wifi图标-打开网络Internet选项-更改适配器选项

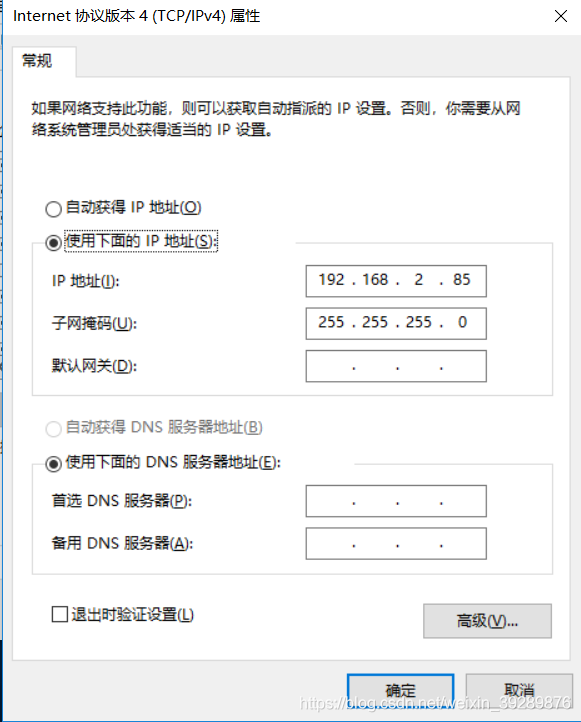

修改将要与摄像头连接的网口的参数

属性-改为自动获得ip，自动获得dns服务器
5.4 在连接菜单–网络–以太网模式–直连

5.5 通过网线将网口和摄像头连接
5.6 在浏览器输入，其中192.168.2.105为修改的ip

10.98.32.1/ctrl/network?action=set&mode=Static&ipaddr=192.168.2.105&netmask=255.255.255.0&gateway=192.168.2.1

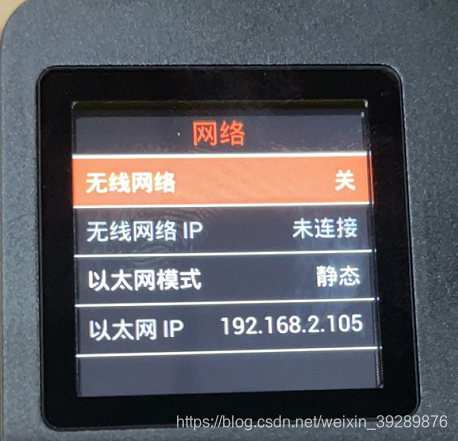

此时按menu再进入，连接方式变为静态，ip被刷为了192.168.2.105

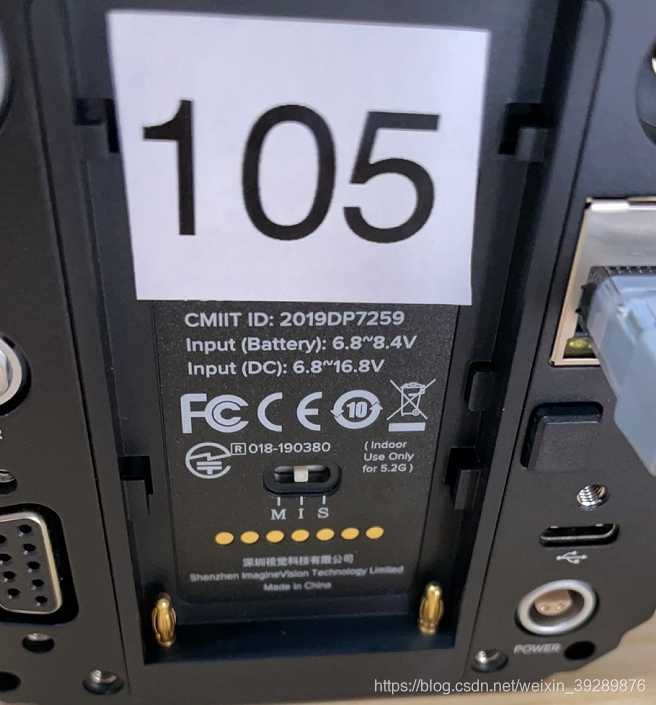

5.7此时刷新完成，此时关机取下电池，取下电池需要按右边按钮，把后背板调为S，意味从机，若为主机调为M
这样调试101-105其中101为主机，其余四个为从机。

1.3接线

1通过网线将交换机和摄像头进行连接
2连接各个机器间联通线，为单方向传递，从主机101的output-102input，一直到105的input，不能形成闭环。

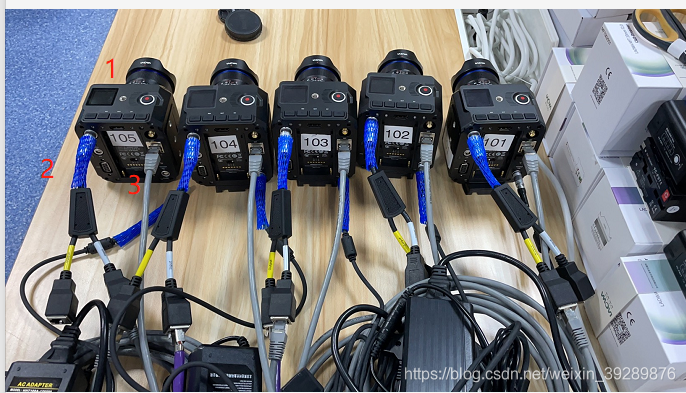

3进行接地试验，5个机器都要对123三个点进行接地检测，看交换机和机器三个点，万用表蜂鸣器是否响
4完成后进行连接电源
5连接电源线

2软件调试

2.1网络设置

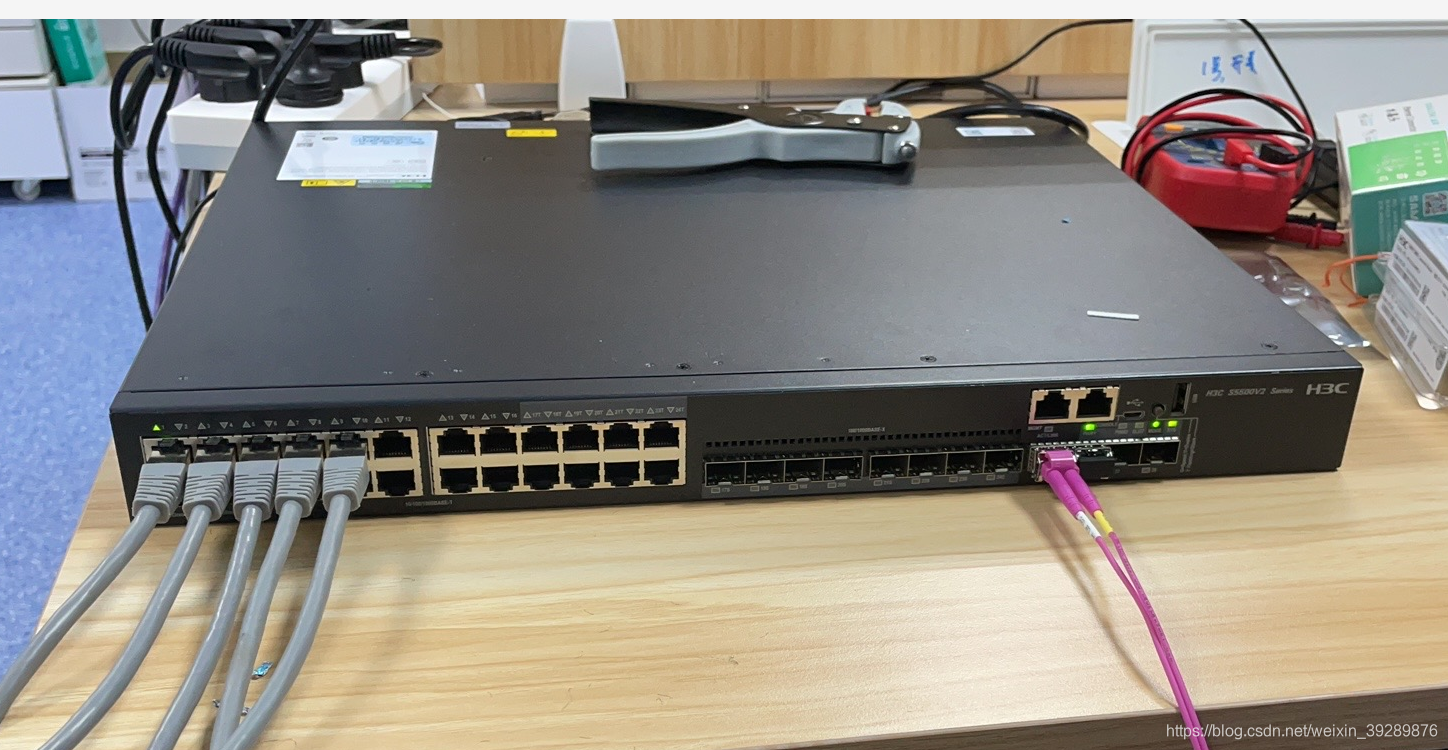

1在之前已经将5个摄像机设为了192.168.2.101-192.168.2.105，交换机与电脑间通过光模块进行通讯

2这里修改光模块的ip，是他们在同一个网段


此时可以连接

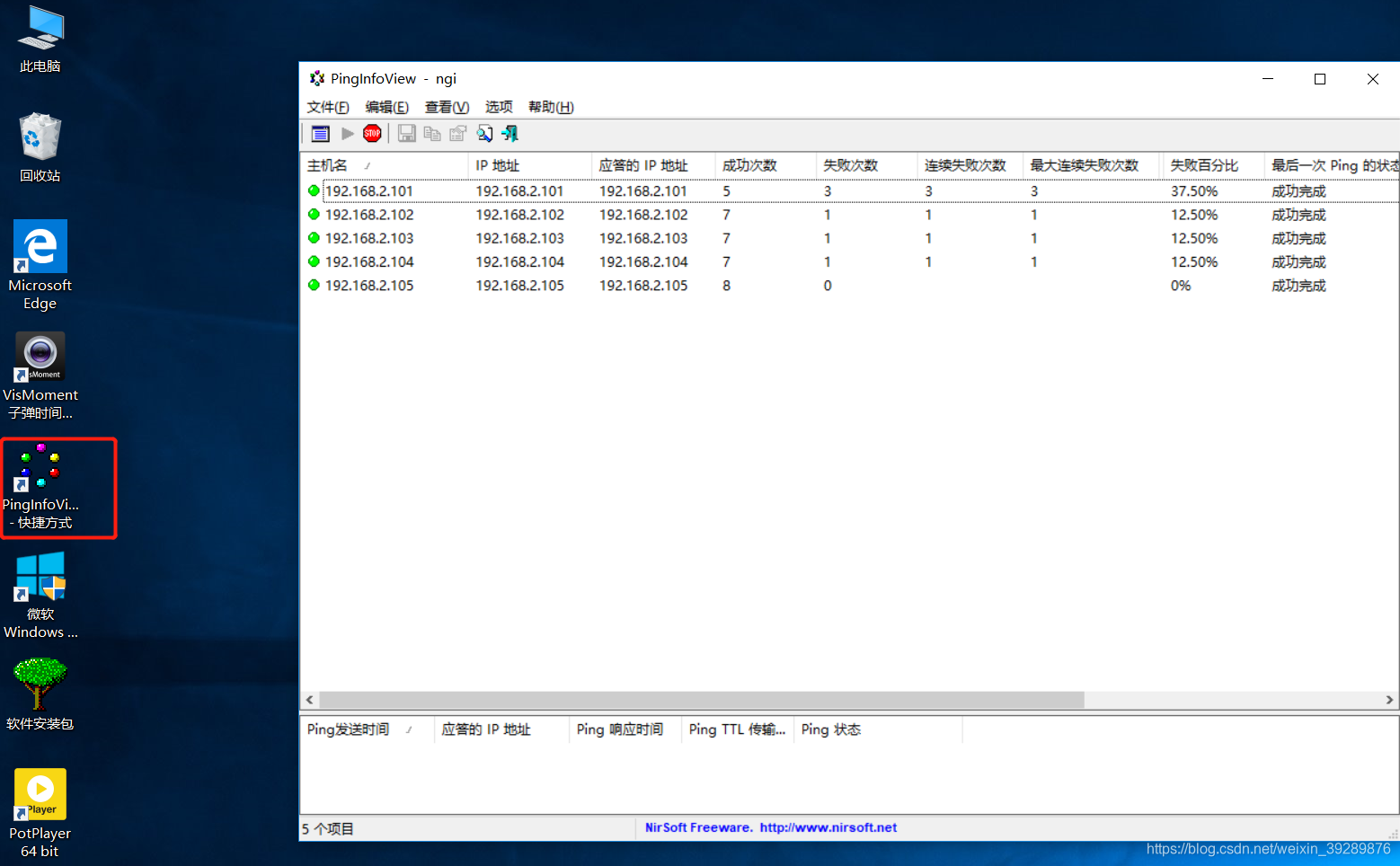

将机器都开机，然后查看ip，看到5台都已经可以搜索到。

此此时打开子弹时间软件

2.2图像采集软件

2.2.1 录制视频

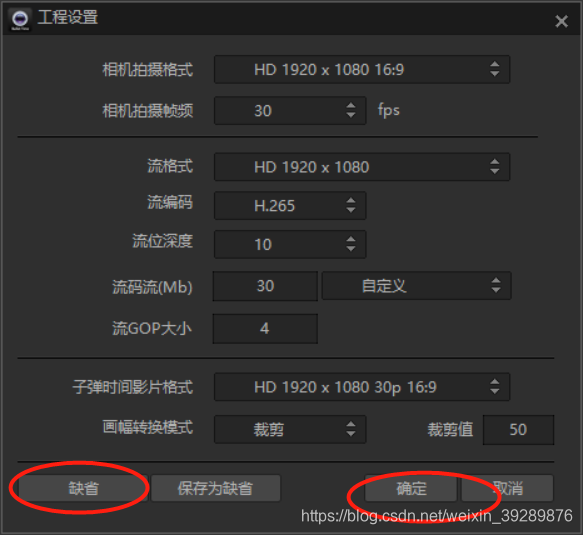

1 左上角 （文件–新建工程）点击缺省 为默认参数为1920*1080/30

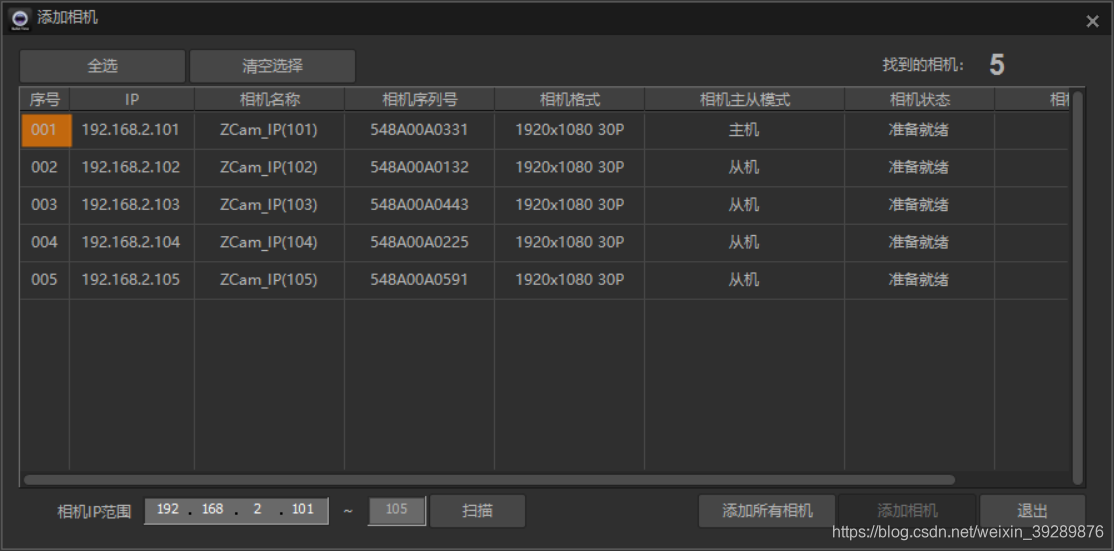

在下方右击，通过ip添加相机 （相机范围填写IP号码）

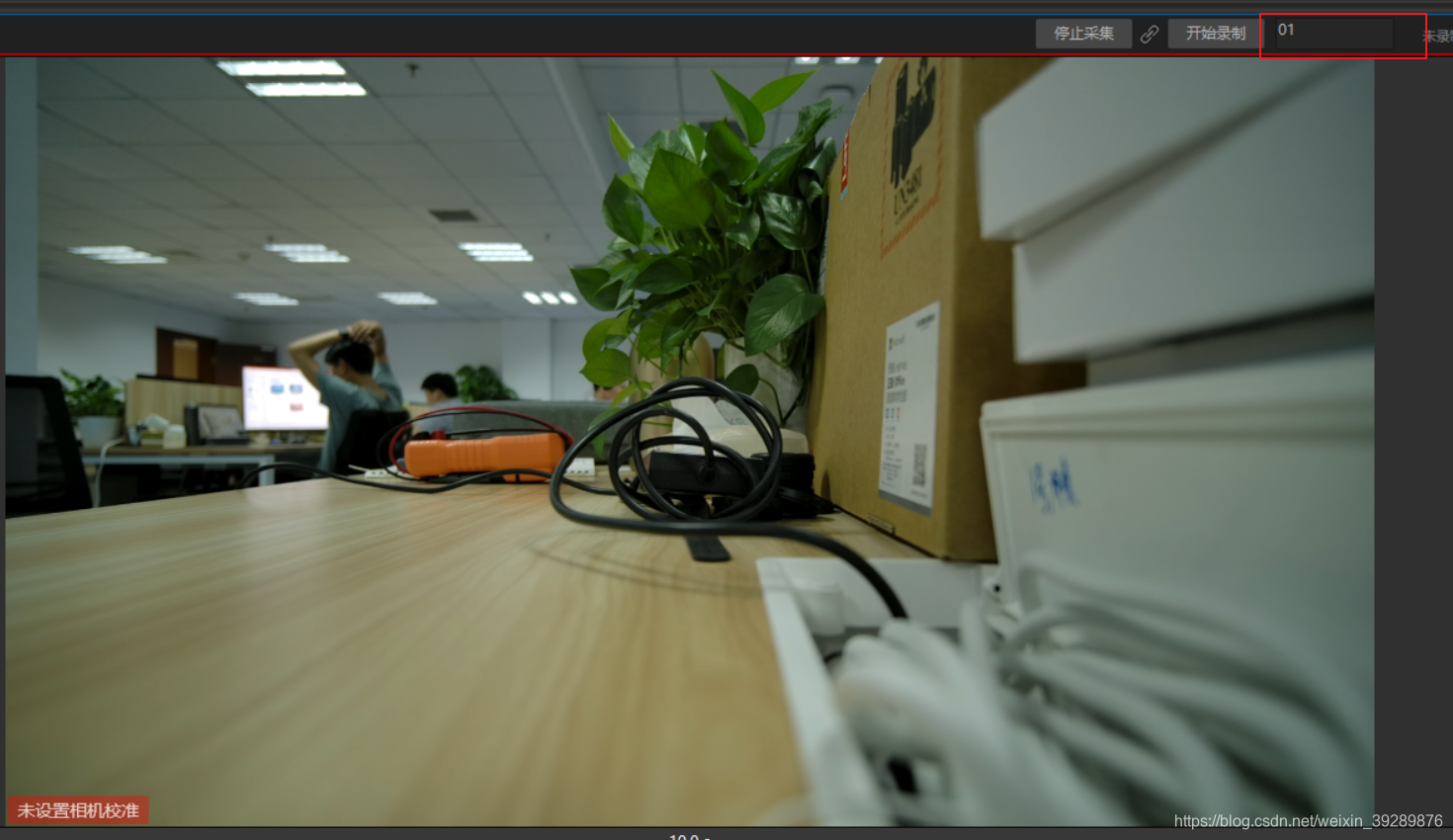

添加所有相机，点击上方的开始采集，点击右方开始录制即可，生成带有备注的文件

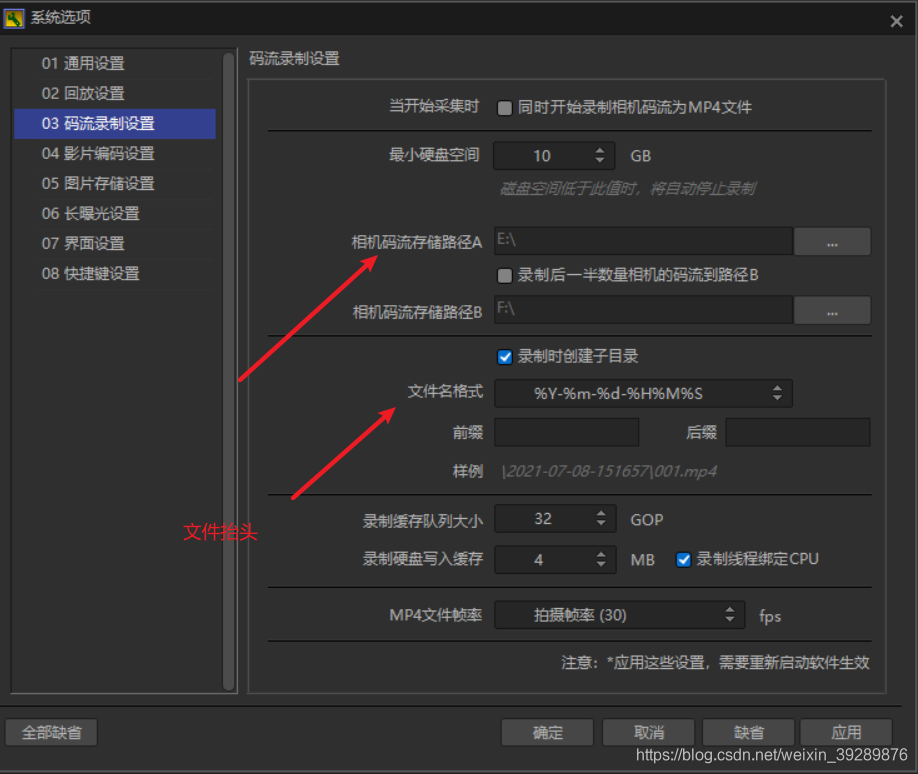

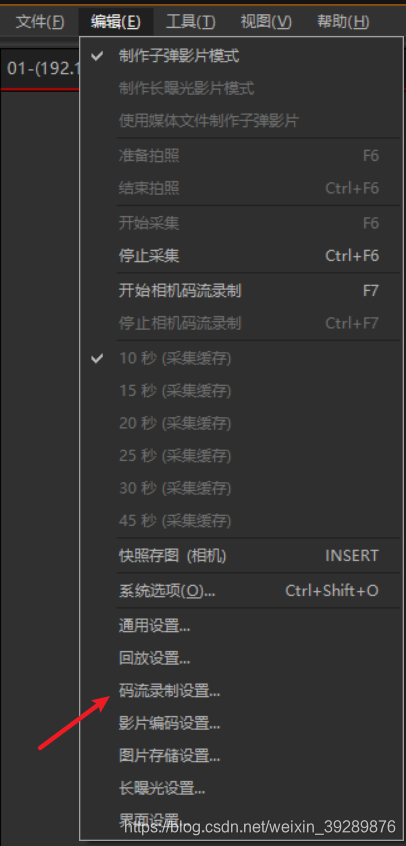

2.2.2修改保存位置

2.2.3子弹时间-测试同步

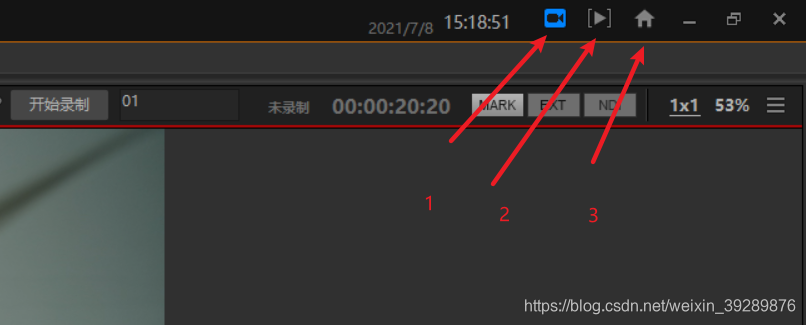

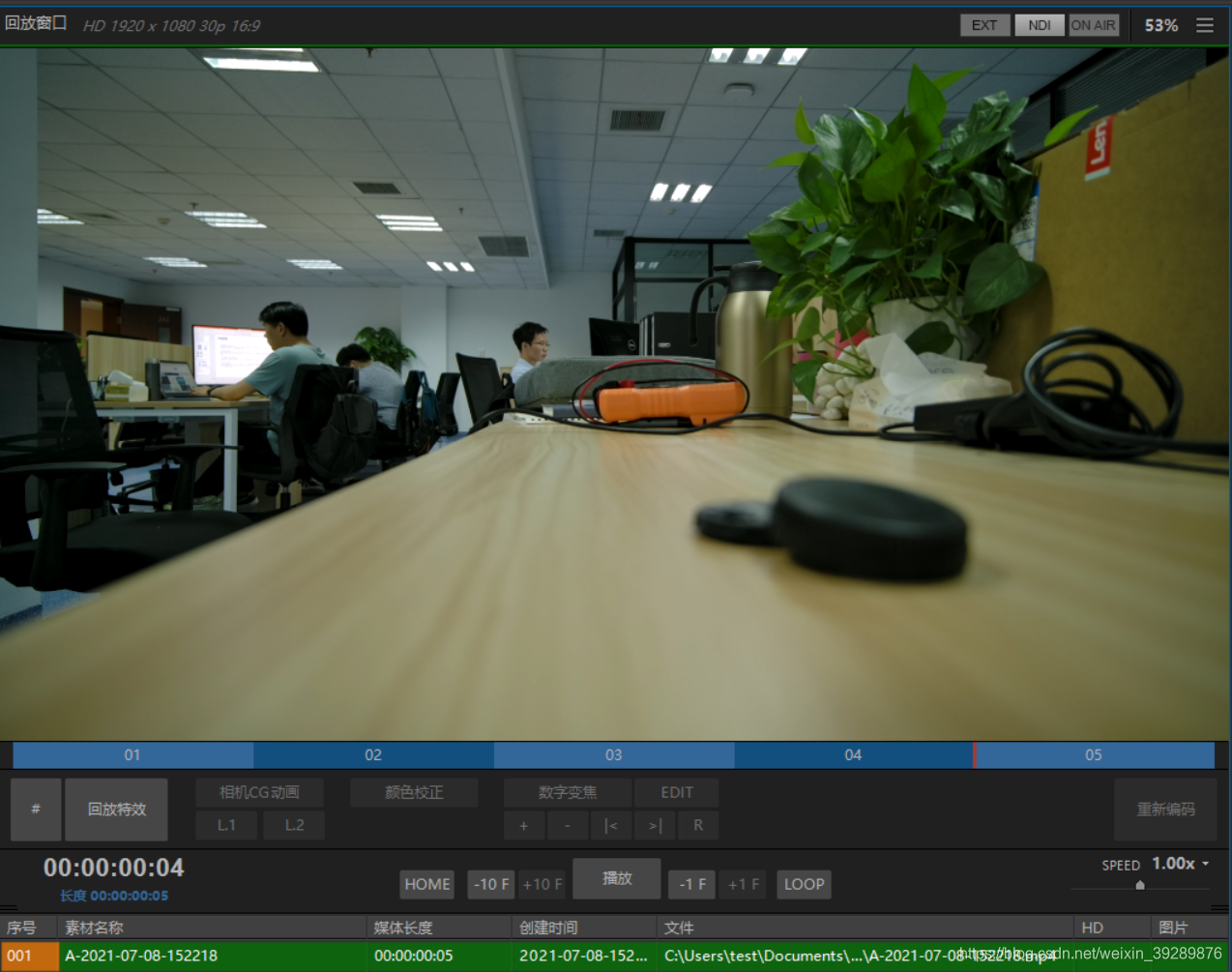

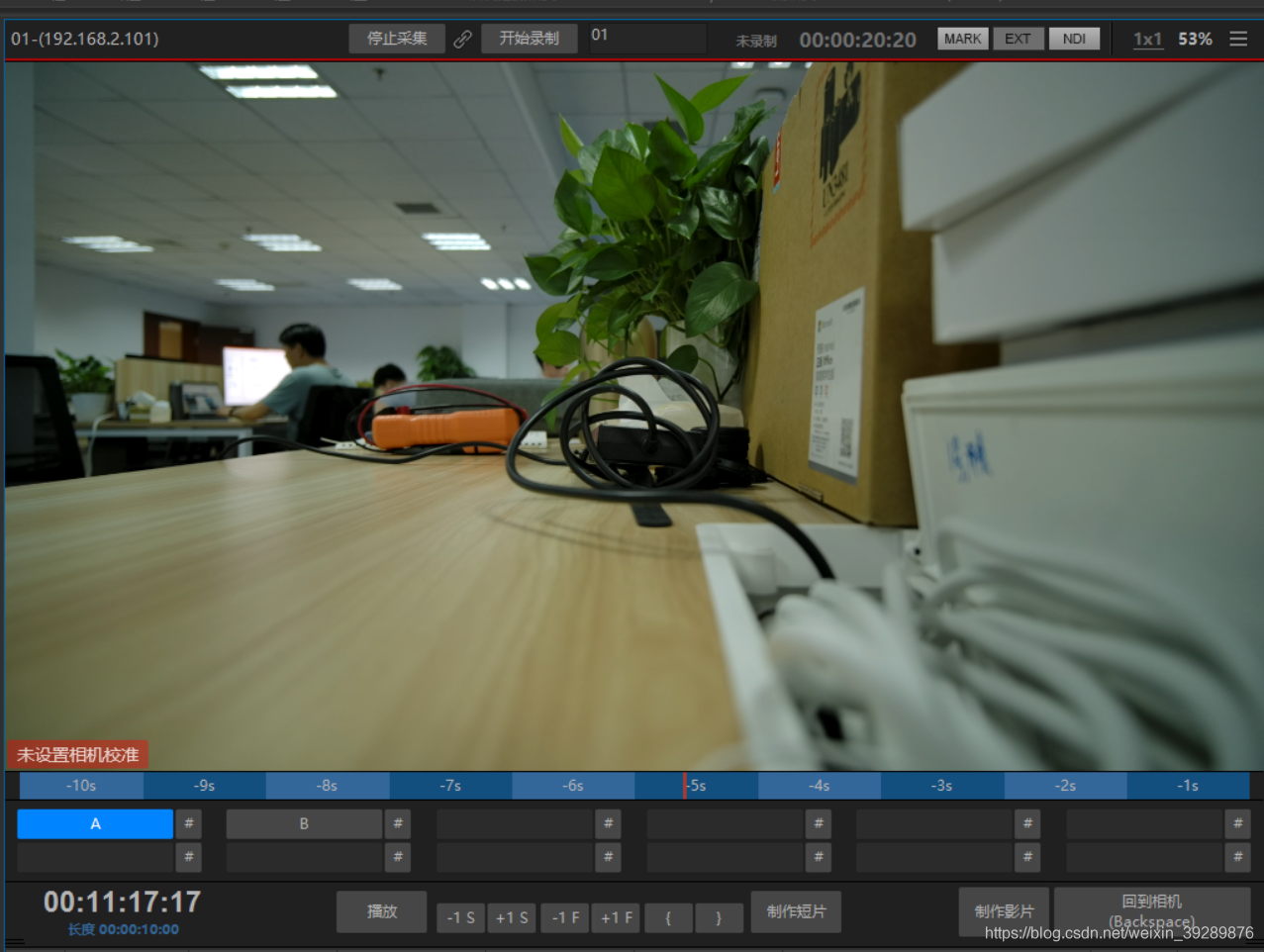

在右上角，1是录像窗口2是创作窗口3是都打开
1按3按钮

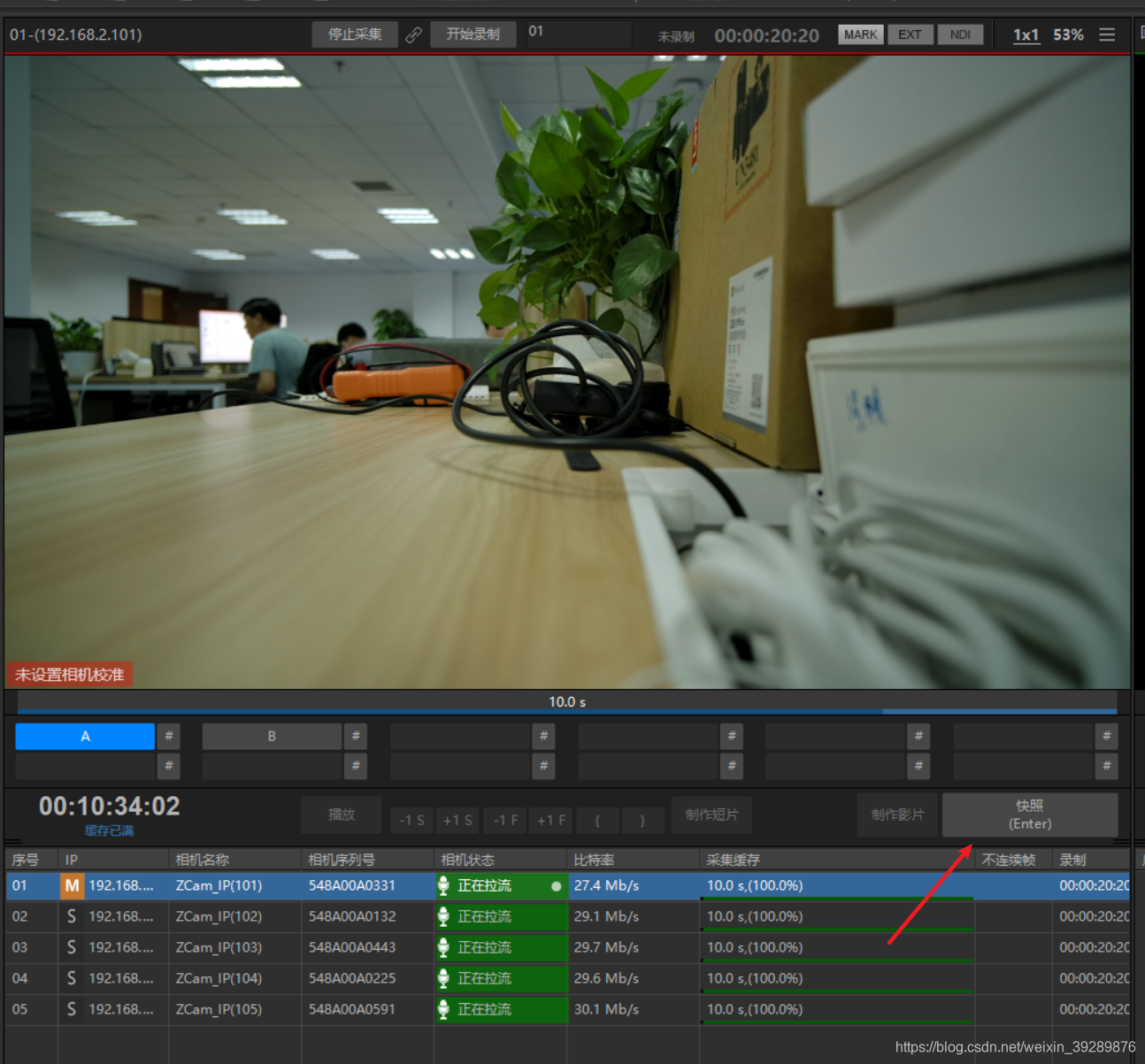

2点击快照

3选一帧制作视频

4如果对着时钟，就可以根据时钟时间进行校对同步。

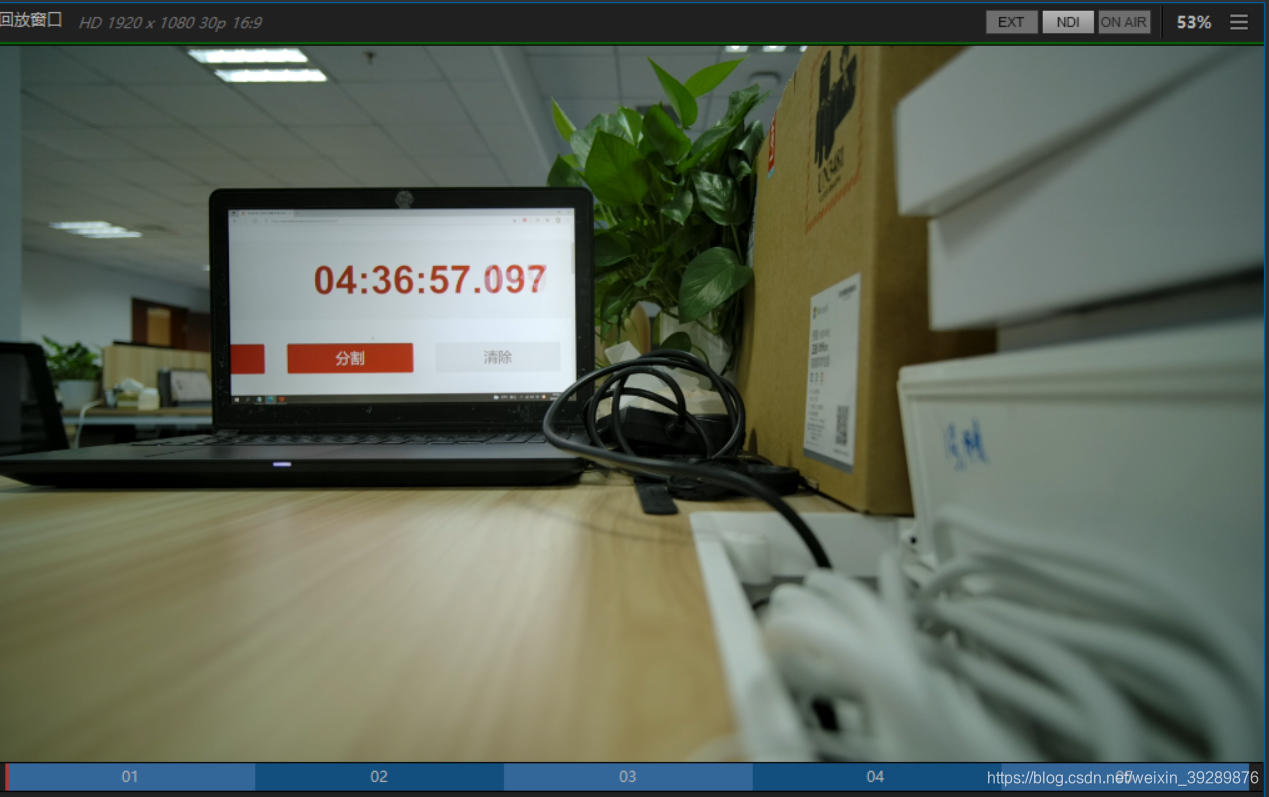

下图是如果对着时钟，五个都是同样的时间

2.2.4 光圈、快门、ISO调试

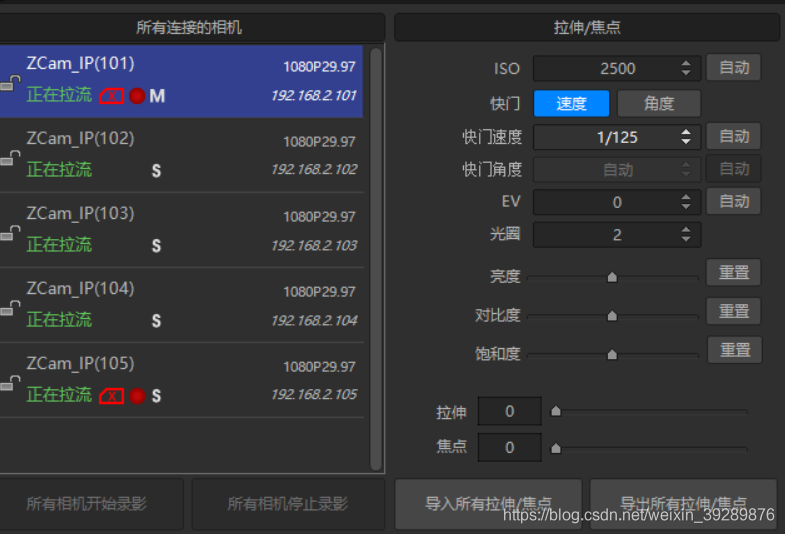

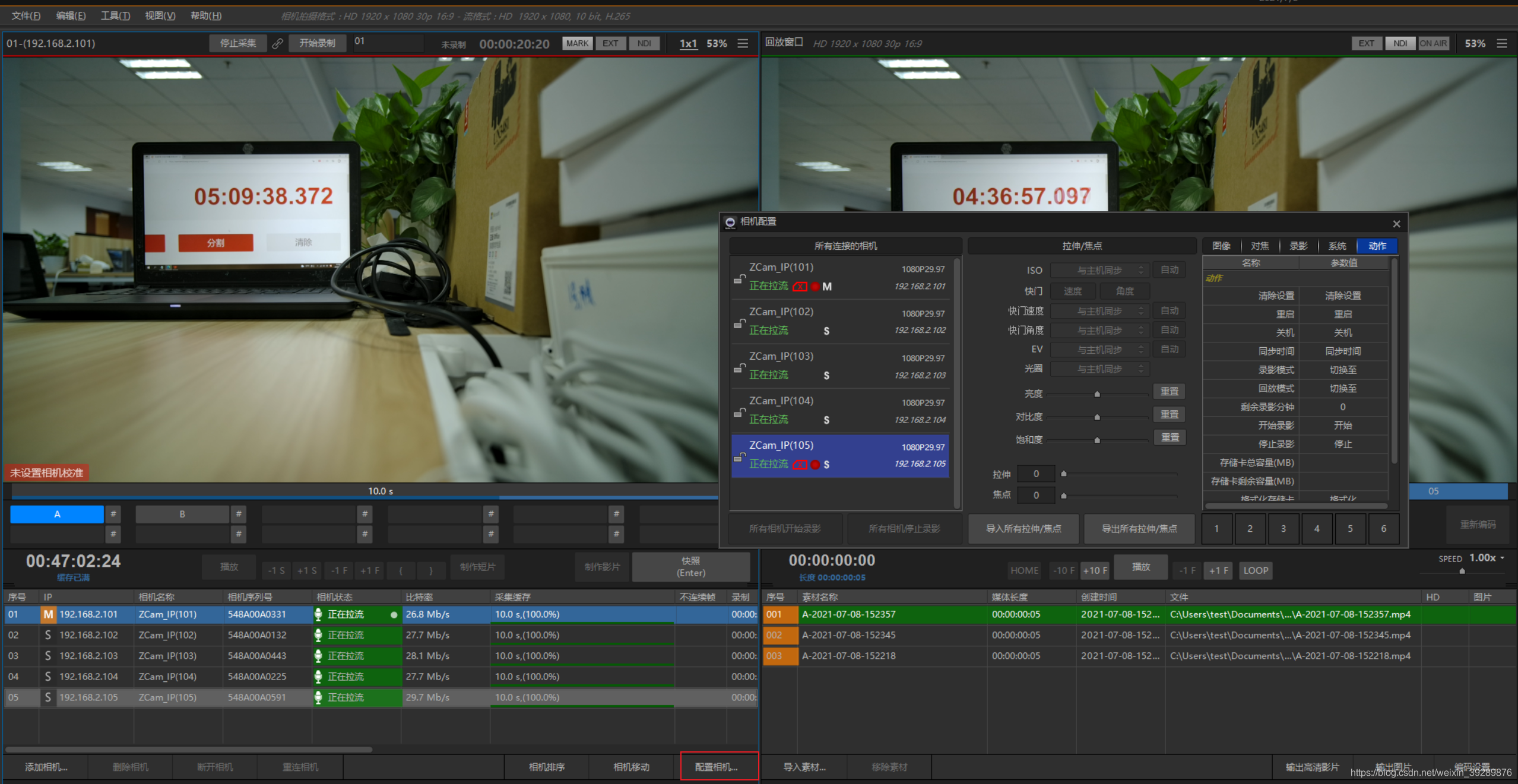

1点击配置相机出来如下界面

2选择1号相机，只有主机能进行调试。
由于选用的是30帧，正常的快门速度要1/60.但这里根据经验修改为1/125。ISO为2500，光圈为2
具体数据建议按照现场情况定夺 ISO空间建议为500-2500 500和2500这两档最好
快门速度如果现场灯光有屏闪改为50或者60
