配电线路中低压塑壳断路器选型

1阻抗百分比-与变压器短路电压百分比相等

阻抗电压百分比又称短路电压百分比，表明变压器内阻抗的大小
变压器的短路阻抗百分比,在数值上与变压器短路电压百分比相等。它是指将变压器二次绕阻短路，在一次绕阻施加电压，当二次绕阻通过额定电流时，一次绕阻施加的电压与额定电压之比的百分数。
变压器的短路阻抗值百分比是变压器的一个重要参数,它表明变压器内阻抗的大小，即变压器在额定负荷运行时变压器本身的阻抗压降大小。它对于变压器在二次侧发生突然短路时，会产生多大的短路电流有决定性的意义，对变压器制造价格大小和变压器并列运行也有重要意义。
由于这些特点，于是短路阻抗值习惯使用百分比数值。如果在某些场合需要使用实际数值计算，当然要换算。

2 额定电压选择

即塑壳断路器的电压等级是多少，常见的抵押配电系统为400v，如小区住宅区，配电房的配电电压配比为10/0.4，一般采用TN-C-S或TN-S系统，变压器的中性点直接接地，当然也不排除690v，如风电场新能源发电，所以选择断路器额定电压与系统电压相适应，塑壳断路器的极限分段能力与额定电压 息息相关。

3额定极限分断电流ICU

根据GB14048.2低压断路器标准，是指断路器一次短路后不要求再承受起额定电流的分断能力，后者一般为前者的百分之25，50，75，100.

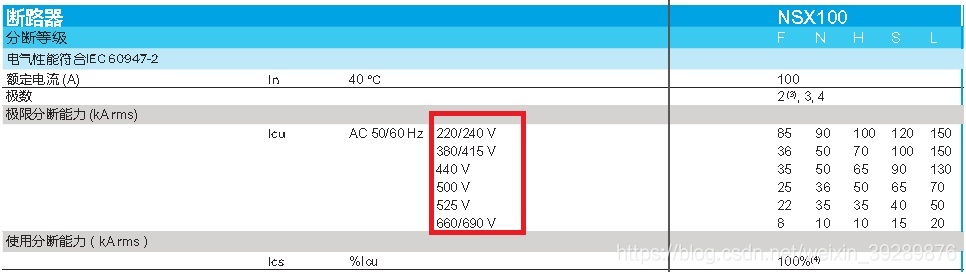

塑壳断路器的额定极限分断电流ICU和额定运行短路电流ics与额定电压有关系，同一型号的塑壳断路器在不同额定电压下，其分断能力不一样，电压能级越高灭弧越困难，断路器能分断的短路电流越低。如下图塑壳断路器NSX100F，在85/415v电压下，分断能力为36kA,660/690v额定电压下为8KA。

上图画红线处的意思是断路器的额定极限短路分断能力或额定运行分断能力要大于塑壳断路器安装处的预期短路电流，例如配电变压器的容量为1250KVA，变比为10/0.4kv，阻抗电压百分比为5%，计算出低压侧预期短路电流为：1250/1.732/0.4/0.05=36KA,则选择死了断路器的短路分断能力一定要大于35KA，可以选择NSX100N型，在380/415v额定电压下其短路分断能力为50KA，大于预期短路电流36KA，满足要求。

4短路器的额定电流

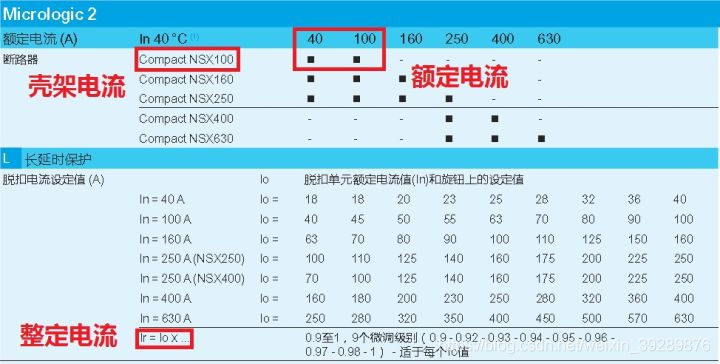

断路器的额定电流等于额定不间断电流$I_u$且等于约定自由空气发热电流$I_{th}$,也就是断路器能连续承载且不超高温升的电流，断路器的壳架电流指断路器能装的最大的过电流脱扣器的额定电流，如NSX100断路器有两种反时限过电脱扣器的额定电流等级40A和100A，100A是NSX100F的壳架电流，反时限过电流脱扣器整定电流是根据线路计算电流和导体长期运行电流在脱扣器上整定的电流值。
