在Notion中实现原生流程图绘制的技术方案 - draw.io集成

一、背景

Notion创建流程图需依赖外部工具，存在跨平台编辑的问题。通过集成draw.io浏览器插件，可直接在Notion工作区实现流程图的原生绘制与实时编辑。

二、技术实现

环境要求

• 浏览器内核：Chromium （Chrome/Edge/Opera）
• Notion访问方式：Web端（本地客户端仅支持只读模式）
• 网络要求：稳定互联网连接（依赖draw.io云服务）

步骤1：获取扩展组件

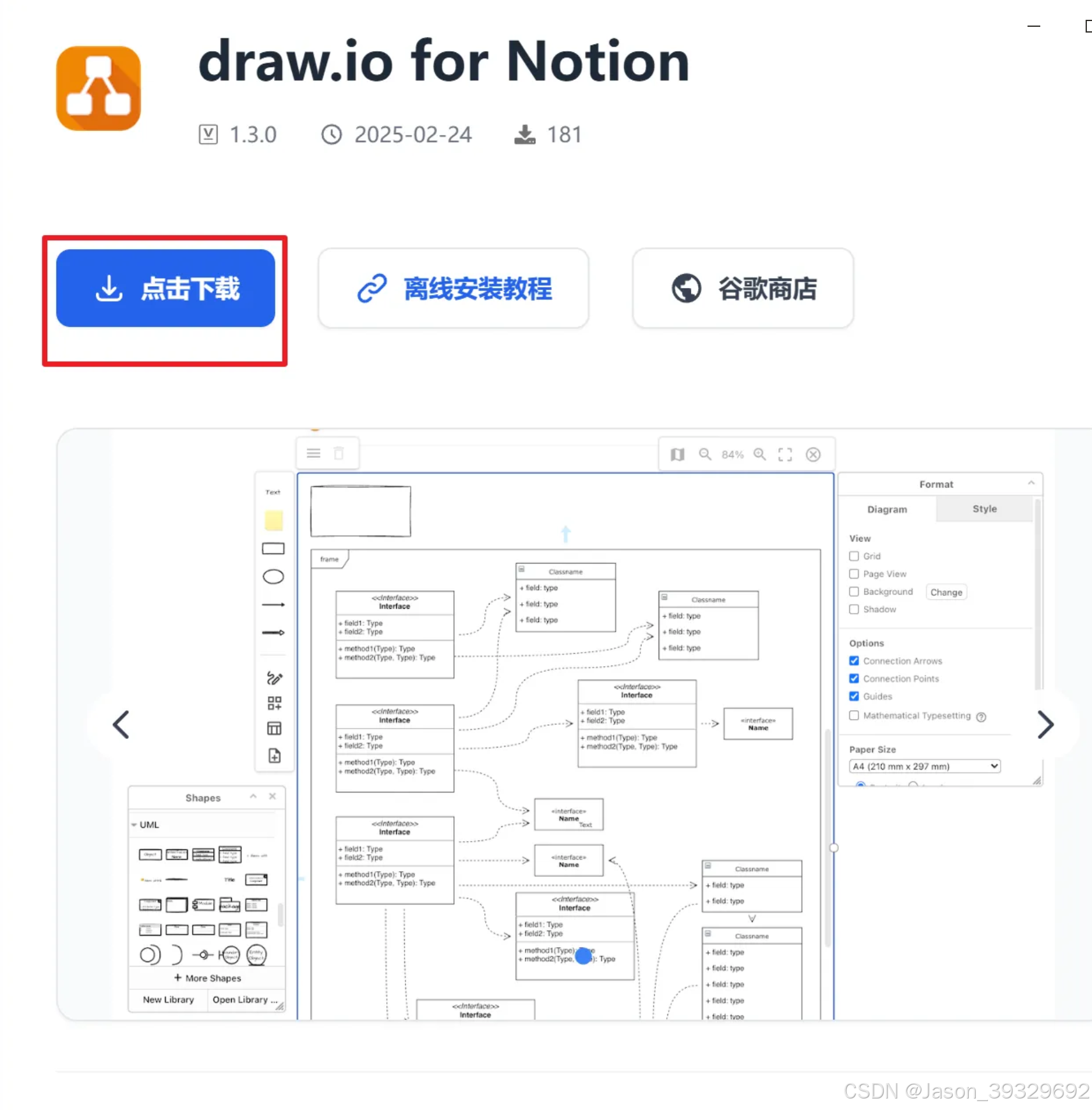

下载chrome浏插件（draw.io for Notion）
地址：https://www.chajianxw.com/product-tool/26594.html

步骤2：浏览器扩展部署

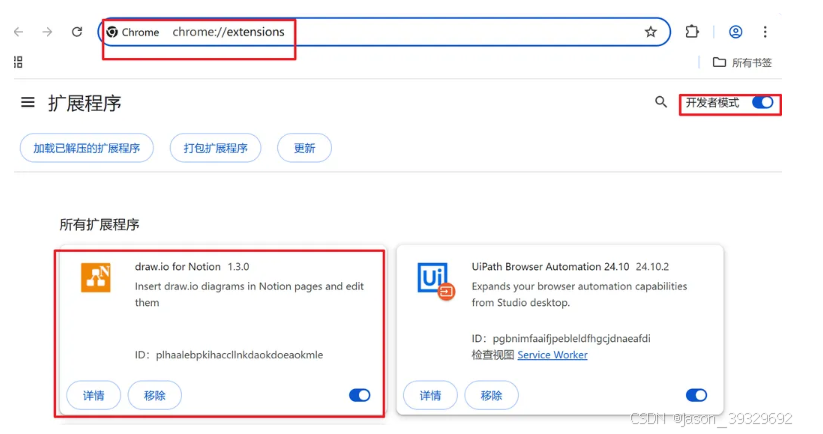

（1）浏览器访问扩展管理界面
chrome://extensions/

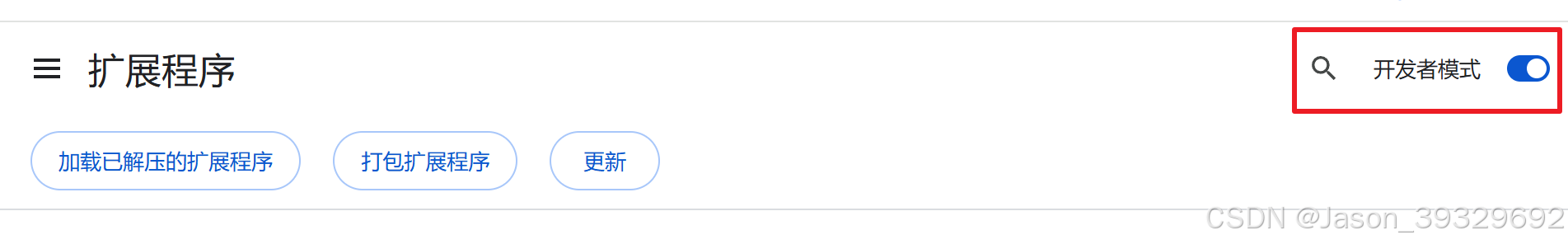

（2）确认已激活开发者模式

（3）执行CRX部署
将步骤1压缩包中的.crx文件拖拉到浏览器中即可。

步骤3：使用

（1）浏览器访问notion
https://www.notion.so/

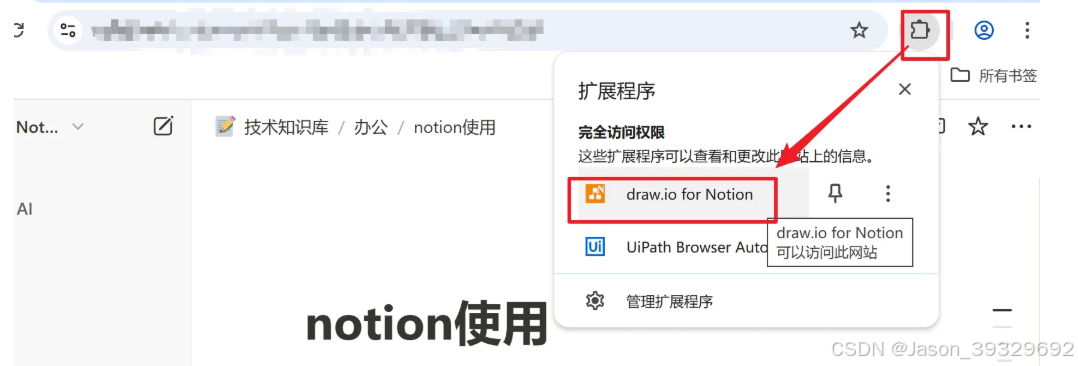

（2）鼠标停在需要添加流程图的位置，在右上方浏览器插件选择 draw.io

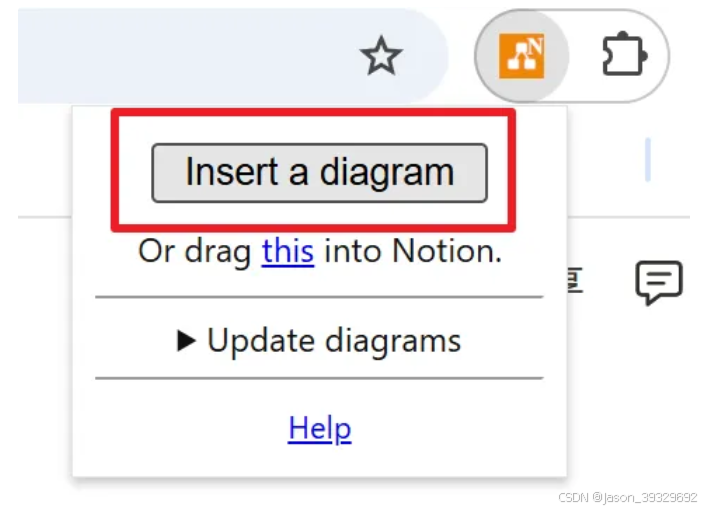

(3) 选择 Insert a diagram

4. 创建新图后，在浏览器端单击图表可重新编辑
