几种锂电池低功耗供电电路

一、锂电池升压5V

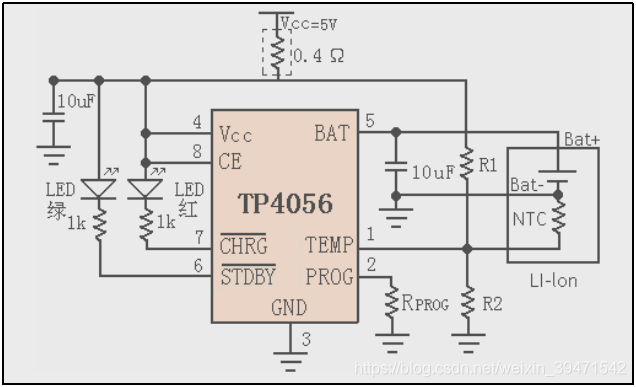

1.TP4056升压5V
TP4056 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的 SOP8/MSOP8 封装与较少的外部元件数目使得 TP4056 成为便携式应用的理想选择。TP4056
可以适合 USB 电源和适配器电源工作。
由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。 热反馈可对
充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电
压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压
之后降至设定值 1/10 时，TP4056 将自动终止充电循环。
当输入电压（交流适配器或 USB 电源）被拿掉时，TP4056 自动进入一个低电流状 态，将电池
漏电流降至 2uA 以下。TP4056 在有电源时也可置于停机模式，以而将供电电流降至 55uA。TP4056 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。

2.TP5400升压5V
TP5400 为一款移动电源专用的单节锂离子电池充电器和恒定 5V 升压控制器，充电
部分集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体，
可以输出最大 1A 充电电流。而升压电路采用 CMOS 工艺制造的空载电流极低的 VFM 开
关型 DC/DC 升压转换器。其具有极低的空载功耗（小于 10uA），
