断路器的原理及使用

低压电器： 交流频率50HZ额定电压1200V 直流额定电压1500v及以下电路中起通断，保护，控制或调节作用的电器产品

空气断路器（跳闸就是它在起作用）又叫自动空气开关简称断路器

集控制和多种保护功能于一体，在正常情况下用于不频繁接通和断开电路以及控制电机的运行。

当电路中发生短路，过载，失压等故障时，能自动切断故障电路保护线路和电气设备

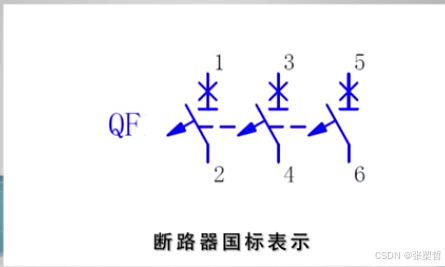

断路器文字符号：QF

工作原理：断路器中的触点部分俗称主触点，一般由操作机构手动或电动合闸，然后由自动脱钩机构将主触点锁在合闸位置上，以确保电路的正常接通。

如果电路发生故障

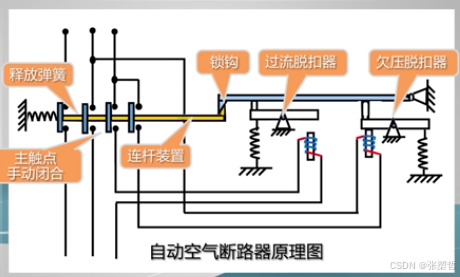

自由脱钩机构在其他脱扣器的推动下动作，使钩子脱开。于是主触点在弹簧作用下迅速分断起到保护作用。

过流脱扣器的线圈与主电路串联，采样通过主电路的电流信号

欠电压脱扣器的线圈与电路并联，采样电路的电压信号

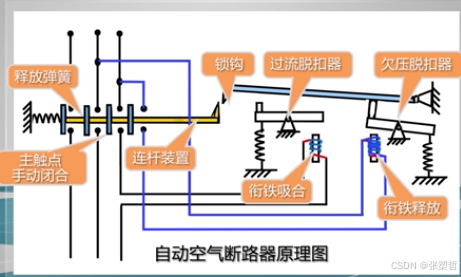

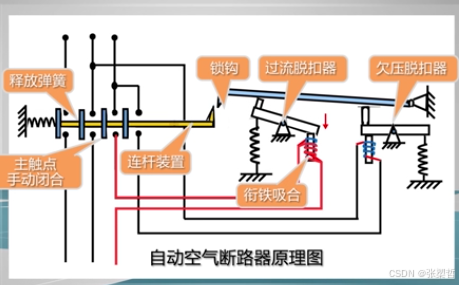

当电路发生短路或严重过载时，流经过电流脱扣器衔铁的电流增大，杠杆右端克服弹簧的回力里向下运动，直到杠杆左端的顶针将蓝色的自由脱扣器顶起，断开电路，起保护作用。

当电路失压时，欠电压脱扣器衔铁两端的电压也减小，吸引力下降 ，不足以客服杠杆右侧弹簧的恢复力，衔铁释放，也使自由脱扣机构动作，则主触点自动跳闸断开，起到保护作用

开关电器使用原则：安全，经济 {开关电器产生的经济价值（合理，适用）和使用开关电器产生的价值（运行中必须可靠，不致因故障造成停产或损坏设备，危害人身安全等等）}

主要参数：额定电压，额定电流，极数，脱扣器类型及其整定电流范围，分段能力，动作时间等

空气断路器选用原则 :额定电压应不小于线路或设备额定工作电压，对于配电线路，应注意区别电源端保护还是负载端保护 。

额定电流应不小于负载工作电流，若使用环境温度高应适应增大其额定电流值。

自动开关的通断能力应不小于电路的最大短路电流

器件使用前应进行必要的检测与测量 （外观，操作检查）
