热继电器的原理及使用

热继电器：一种以双金属片受热而动作的保护电器，主要用来保护电动机过载

电动机在实际运行时，经常出现过载（过载不严重，过载时间短，电动机绕组不超过允许的温升，这种情况是允许的）过载严重，过载时间长容易使电动机绝缘老化，缩短电动机的使用寿命，甚至烧毁电动机，因此利用热继电器进行过载保护。

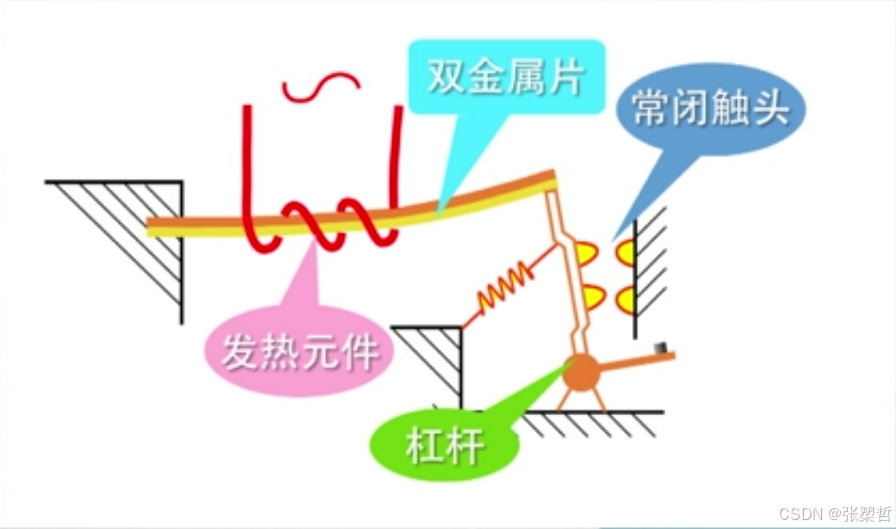

热继电器的关键部件是热元件，双金属片是有两种热膨胀系数不同的热元件铆接在一起而制成，受热后双金属片都膨胀，但一片膨胀的快，一片膨胀的慢。当双金属片受热弯曲形成一个弧线。外弧为膨胀快的金属，内弧为膨胀慢的金属

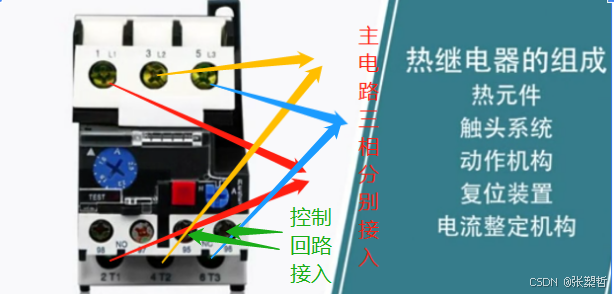

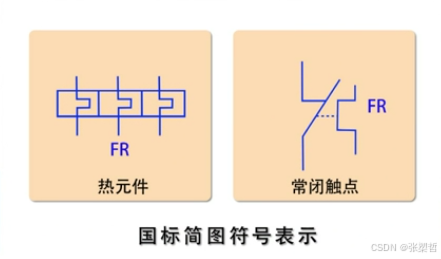

热元件一般放置在主电路 常闭触点一般放置在控制电路 文字符号用FR表达

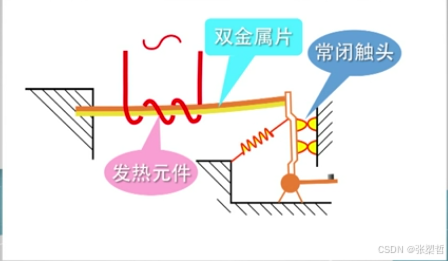

保护作用原理：电流具有热效应 使用时 把热元件串接于电动机的主电路中，常闭触点串接于电动机的控制电路中，正常工作时热元件产生的热量虽然能使双金属片弯曲，但不足以使热继电器的触点动作

当电动机过载时，双金属片弯曲位移增大，推动导板使常闭触点断开，能断开电动机主回路，达到保护电机的作用

热继电器动作后需要等待双金属片冷却才能复位

热继电器的选用： 应根据电动机的情况 工作环境，启动电流，负载特性 工作方式，以及它能够允许的过载能力等

热继电器起保护作用时，控制回路断开，从而断开主回路
