232，485，422通信分析

一.通信分类

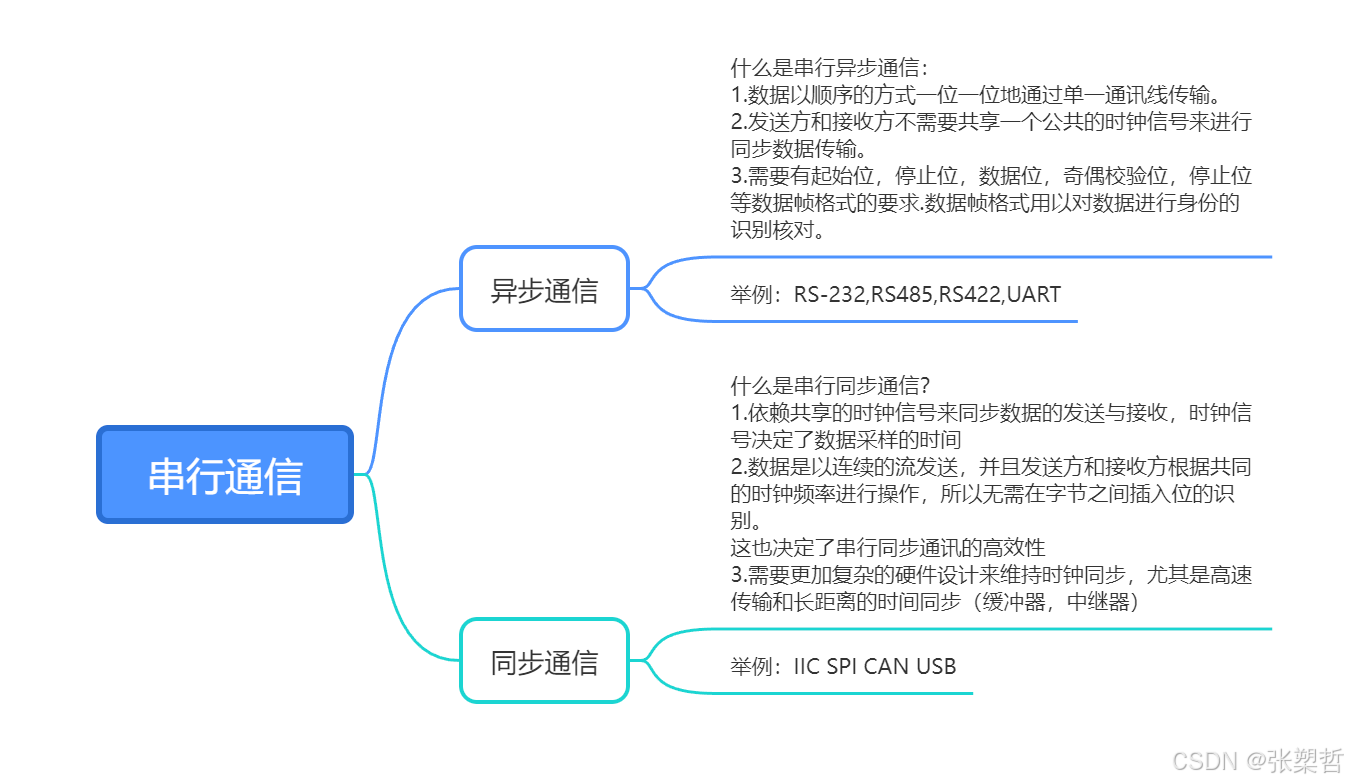

通信可以分为串行通讯和并行通讯

串行通讯：数据按位顺序传输，一次发送一个位。通信双方通过单一通道或者一对线（发送线和接收线）进行数据交换。由于数据是顺序发送的，因此它不需要多个线路同时传送数据，这使得串行通信在连接简单、成本低廉方面具有优势。

并行通讯：多个数据位同时通过多个传输线路发送，每个线路传送数据流中的一位。例如，一个8位的字节可以通过8根线同时传输，每根线传输一个位。这种方式在数据传输速度上有明显优势，尤其是在短距离通信，如计算机内部总线中。

二.UART

UART（Universal Asynchronous Receiver/Transmitter，通用异步接收/发送器）是一种广泛使用的硬件通信协议，用于实现异步串行通信。它的工作原理是将并行数据转换为串行数据进行传输，这样只需要一根线（或一对线）就能在两个设备之间传输数据，从而简化了物理连接并降低了成本。UART在微控制器、计算机及其外围设备之间的数据通信中尤其常见。

UART是硬件的一部分，它处理计算机和其他硬件设备之间的串行通信。UART负责在并行数据和串行数据之间转换。在发送数据时，UART将计算机的并行数据转换为串行形式，通过串行线路发送出去；在接收数据时，UART将从串行线路接收到的串行数据转换为并行数据，供计算机处理。

UART本身不定义具体的物理连接或电压水平；它只是定义了数据格式和传输速率。因此，UART可以与多种物理层标准一起工作，例如TTL,RS-232、RS-485和RS-422。

1.工作机制

(1)UART通信协议基于以下几个关键概念：

异步通信：在异步通信中，数据的发送和接收不依赖于共享的时钟信号。每个数据单元（通常是一个字节）都以一个起始位开始，后跟数据位，可能的奇偶校验位，最后是停止位。这种方式使得接收方能够从串行数据流中区分和同步每个数据单元。

波特率：波特率是衡量数据传输速度的单位，表示每秒钟可以传送多少比特。发送方和接收方必须设置相同的波特率才能正确通信。

数据位：数据位是实际传输的信息部分，通常是7位或8位。

校验位：用于错误检测的一个额外位。校验位可以是偶校验、奇校验或不使用。

停止位：标识一个数据单元的结束，可以是1位、1.5位或2位。

(2)UART通信流程

初始化：设置波特率、数据位数、校验位和停止位。

发送数据（发送方）：

将并行数据（如一个字节）转换为串行数据。

发送起始位，表明一个新的数据单元开始。

按顺序发送数据位。

如有设置，发送校验位。

发送停止位，表明数据单元结束。

接收数据（接收方）：

监听起始位。

按顺序接收和存储数据位。

如有校验位，进行错误检测。

确认停止位，完成一个数据单元的接收。

三.RS-232

RS-232是一个传统的串行通信接口，通常用于连接计算机和外围设备。它使用单端信号传输，这意味着信号是相对于系统的共同地线来测量的。

（1）电平定义：

RS-232使用单端信号，采用负逻辑。（低电平代表逻辑1，高电平代表逻辑0）

逻辑“1”（MARK）：-15V到-3V

逻辑“0”（SPACE）：+3V到+15V

（2）应用场景

主要用于短距离通信，如计算机与外围设备的连接。

通常用于短距离通信，是因为它基于单端信号传输，这会受到线路长度和环境噪声的影响。考虑到电压水平，电磁干扰，信号衰减，线缆电容和接地电位差的影响，RS-232通常推荐的最大通信距离大约为15米（50英尺）

（3）传输能力

最高传输速率约为20kbps，支持全双工通信。

（4）连接器

最常用的连接器是DB9和DB25。

(5)信号线

至少包括三根线：发送（TX）、接收（RX）和地（GND）。此外，还可能包括控制线，比如RTS（请求发送）、CTS（清除发送）、DTR（数据终端就绪）、DSR（数据集就绪）、DCD（数据载波检测）等。

在做RS232通信时,以TX-GND的电压差来作为TX的信号，以RX和GND的电压差作为RX的信号，在通讯连接时，发送端的TX短接接收端的RX,发送端的RX短接接收端的TX,二者的信号地线相互接通。

这实现了232支持全双工通信的相关逻辑，在全双工通信中，数据可以同时在两个方向上传输，这意味着设备可以在同一时间发送和接收数据，而不需要等待另一方完成发送或接收。

RS-232通信也是点对点的，即每个串行端口只能连到一个接收端。即RS-232是不支持并联的，想要并联通讯，需要转换成RS-485，RS-422进行

四.RS-485

（1）电平定义：

RS-485使用差分信号传输，这意味着它发送两个相反的电压（A和B线），增加了噪声抵抗并允许更长的传输距离。

对于RS-485标准，在接收器端，最小的输入灵敏度是200毫伏特（mV）。这意味着为了保证可靠的数据检测，差分信号线之间的电压差应至少为±200mV。

逻辑“1”（也称为“负”逻辑状态）通常由A线比B线低至少200mV来表示。

逻辑“0”（也称为“正”逻辑状态）则由A线比B线高至少200mV来表示。

在实践中，为了保证更好的信号完整性和抗干扰能力，差分电压往往会更高，通常在2.5V到5V之间。但是，差分电压不应超过RS-485标准允许的最大值，即±6V。

（2）应用场景：

由于其可靠性和长距离传输能力，RS-485通常用于工业环境中，如工厂自动化系统、楼宇自动化、以及其他需要多点通信的场合。

（3）传输能力：

RS-485支持高达10 Mbps的数据传输速度（在较短的距离上），以及最远1200米的传输距离（在较低的速度下）。

（4）连接器：

尽管RS-485没有指定特定类型的连接器，但常用的连接器包括DB9和端子块。

（5）信号线：

至少需要一对线（A和B），用于差分信号传输。通常还会包括一个地线（GND）。RS-485还支持半双工或全双工通信，全双工需要一对额外的差分线。(RS485-4即RS-422通信)

RS-485支持多点通信，即允许多个设备连接到同一串行总线，非常适合构建设备网络。

五.RS-422

(1) 电平定义：

RS-422也采用差分信号传输，具有与RS-485相似的抗干扰特性。

RS-422的电压要求与RS-485相似，但通常只用于点对点或一点对多点的配置中。

接收器的最小输入灵敏度是200mV，因此RS-422同样需要在差分信号线之间维持至少±200mV的电压差来确保数据的可靠传输。

对于逻辑“1”和逻辑“0”的表示，也是通过A和B线之间的电压差来定义，同样适用±200mV的最小值。

和RS-485一样，RS-422在实际应用中的差分电压通常会设置得更高，以提供更强的信号和更好的抗噪性能，同时也不超过允许的最大值±6V。

（2）应用场景：

RS-422通常用于需要点对点或一点对多点通信的应用，如视频信号传输、大型网络系统中的数据传输。

（3）传输能力：

RS-422可以在较长距离上提供高达10 Mbps的数据传输速度，最远传输距离可达1200米。

（4）连接器：

与RS-485相似，RS-422通常使用DB9或端子块作为连接器。

（5）信号线：

包括一对差分信号线和一根地线（GND）。与RS-485不同，RS-422通常用于点对点或一点对多点通信，而不支持多点总线接入。

RS-422是单方向的，只能实现单向通信（一方发送，另一方接收），而RS-485支持双向通信，并且RS-485能够支持更多设备在同一网络上通信。

六.总结

UART是用于实现异步串行通信，RS-232,485,422是其对应的电气标准。由于其各自的电路设计规则，RS-232可实现点对点的短距离的全双工通信，RS485可实现可串联的多点的半双工通信，RS-422可实现一发多收的全双工通信。
