电气安装常用配件

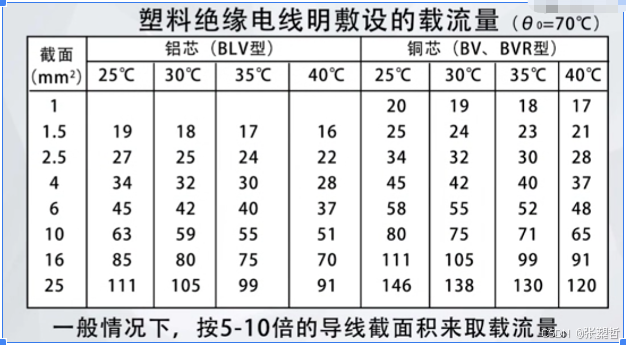

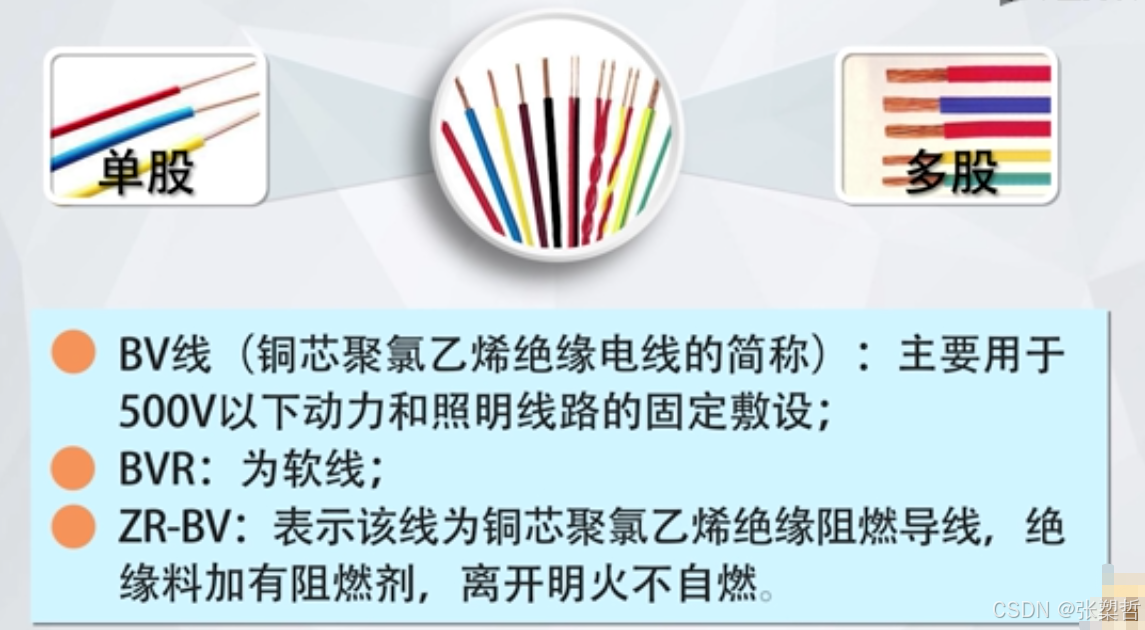

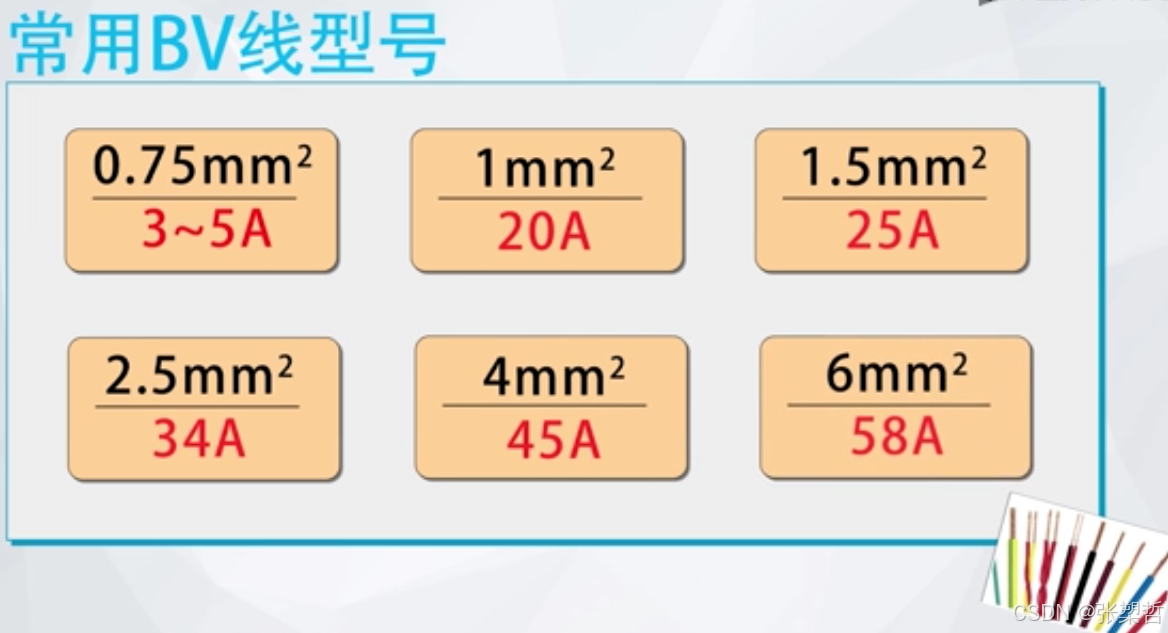

导线

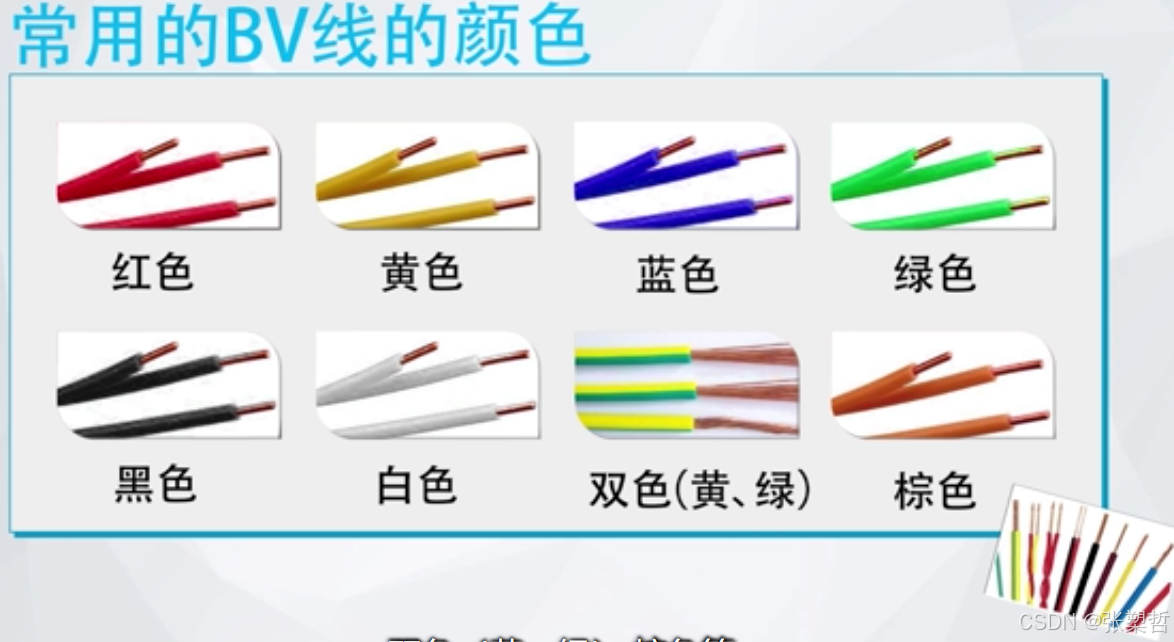

通常导线不同的颜色代表不同的用途。如黄 绿 红 三色代表L1,L2,L3,黄绿双色线用作地线

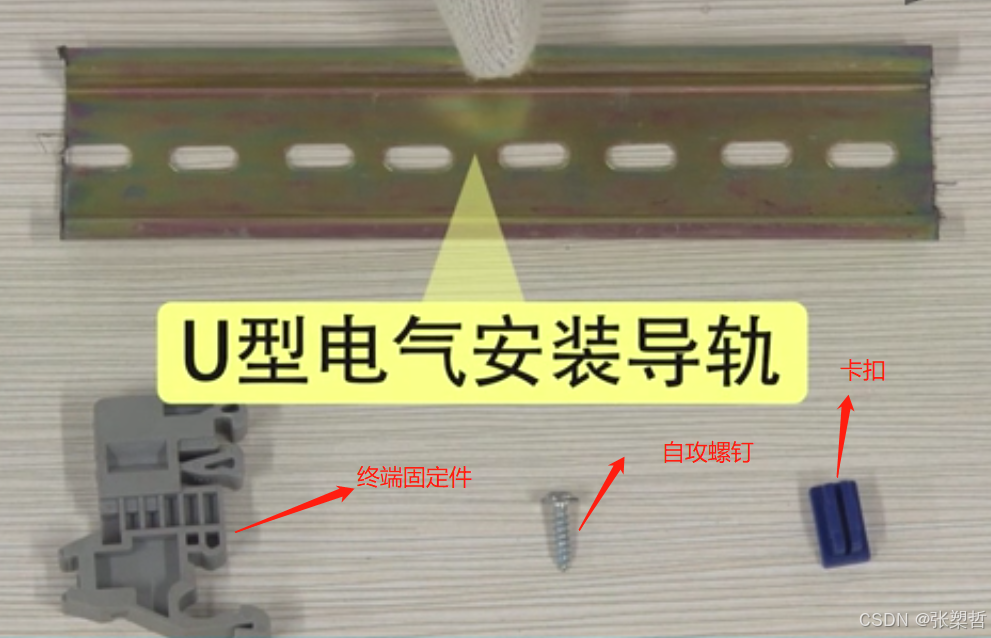

器件安装在网孔板上 材料：

终端固定件：限制器件沿导轨方向运动

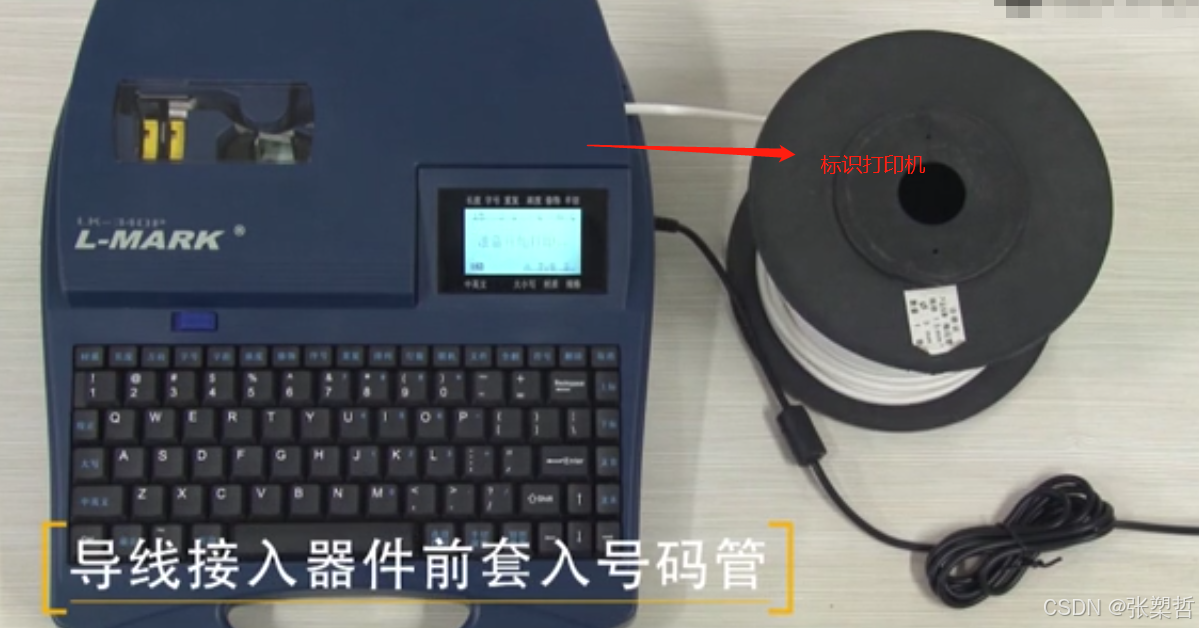

号码管是用标识打印机打印端子排 在画图时，使用大写字母XT表示

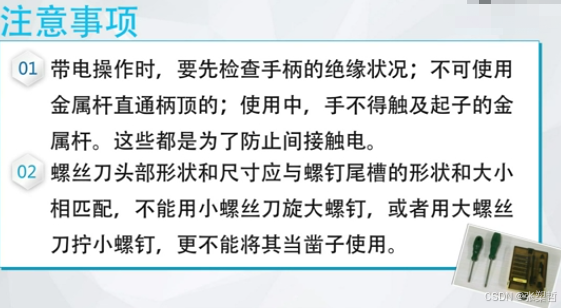

螺丝刀：

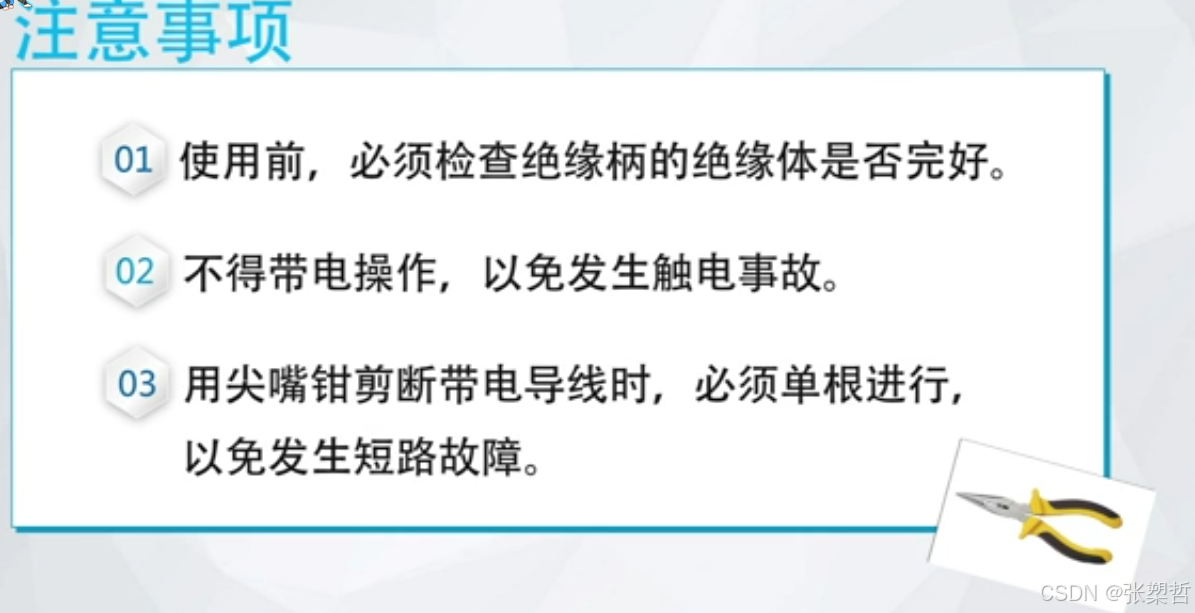

尖嘴钳 手柄耐压等级500v

钳头用于夹持较小的螺钉，垫圈，导线等原件施工

斜口钳主要用于剪断较粗的金属丝 线材和电线等

柄部绝缘耐压100v

剪断导线时应该单根单根导线进行，不可多股一起，以免发生短路

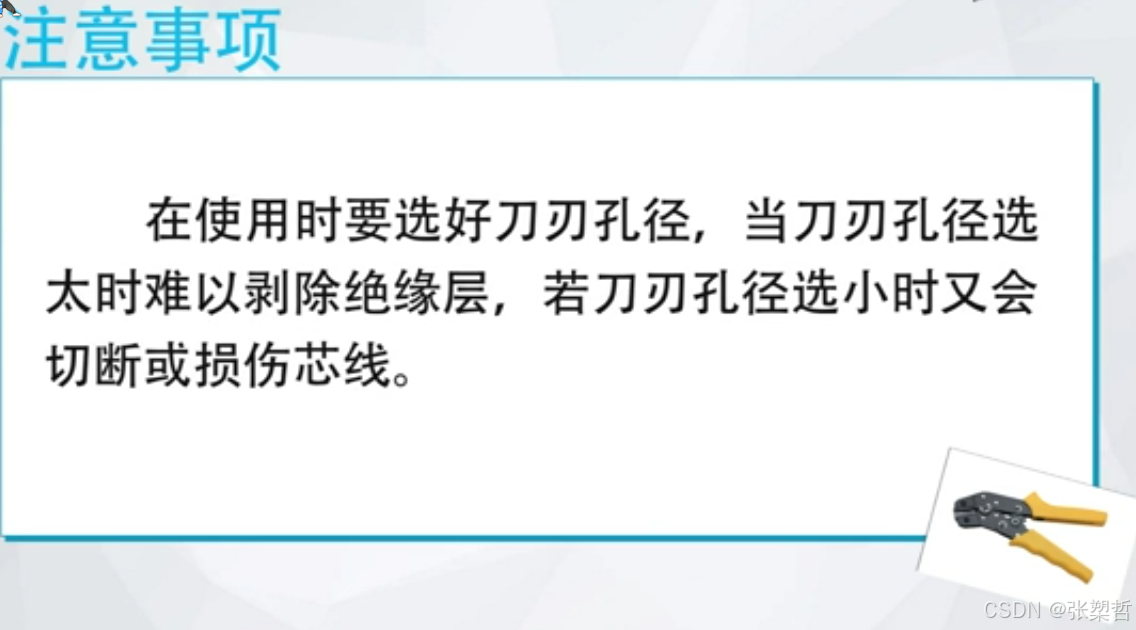

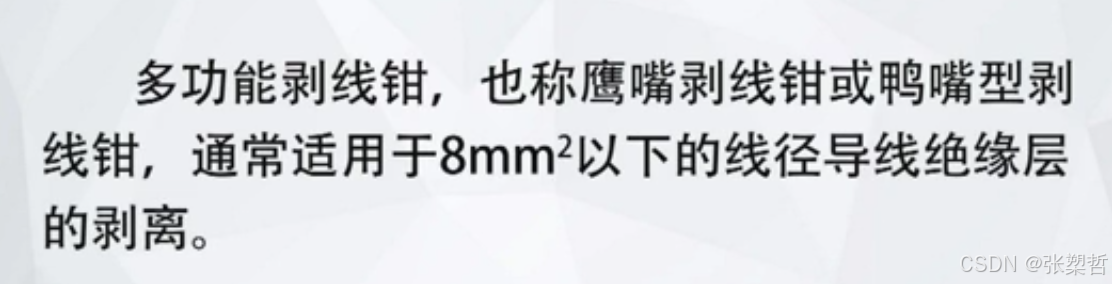

剥线钳 剥落小直径耐压绝缘层

柄部绝缘耐压500v

欧式端子适用于软线的压接，需根据导线的粗细，压接长度选配

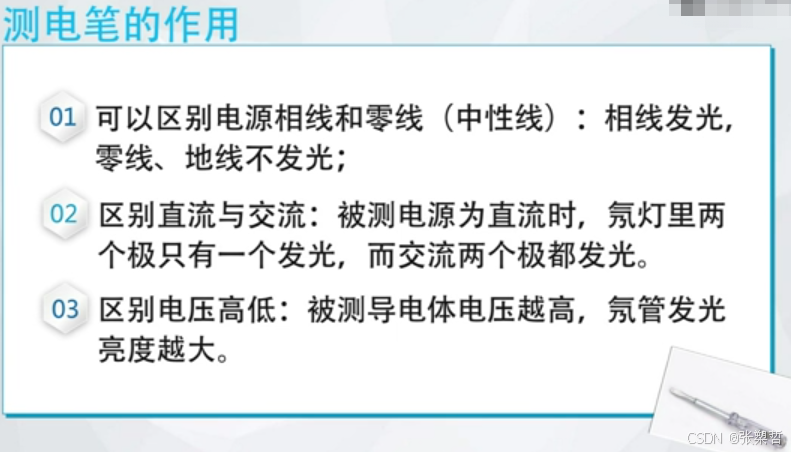

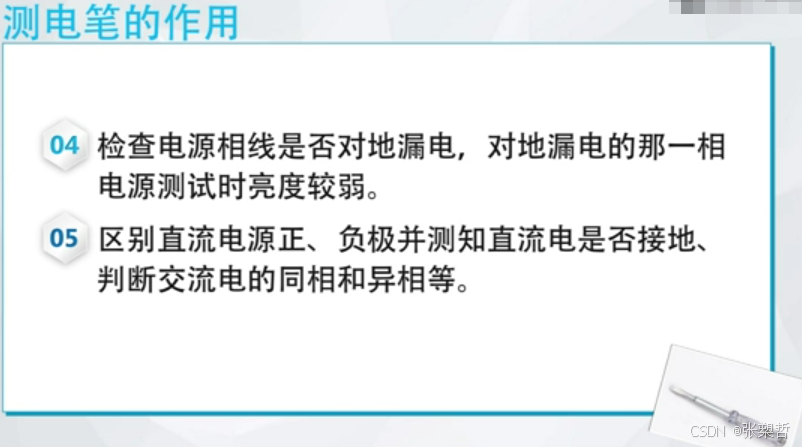

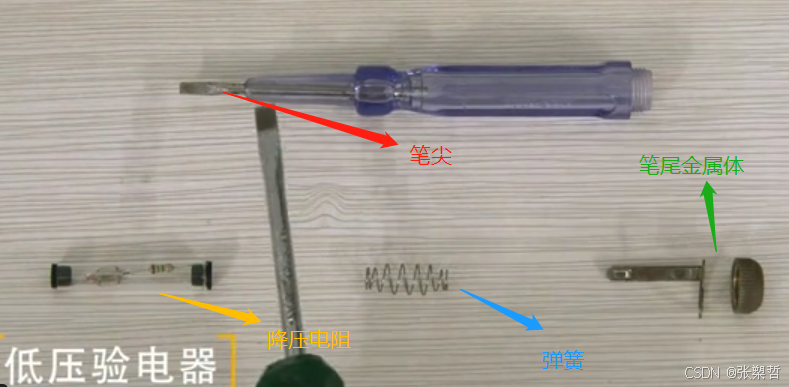

低压验电器（测电笔）

检验导线，电器，电气设备是否带电的一种常用检测仪器

分类：钢笔式 旋具式

使用步骤：eg：市电测量 使用测电笔的时候，手指触及尾部的金属体，氖管背光朝向使用者，以便验电时观察氖管辉光情况，当被测带电体与大地之间的电位差超过60v，用测电笔测量带电体，氖管就会发光，说明此时测量的是火线。如果氖管不发光，则测量的是零线

测电笔电压测量的电压范围是60-500v

注意：尽量在弱光下，避免在其他光下进行误判。
