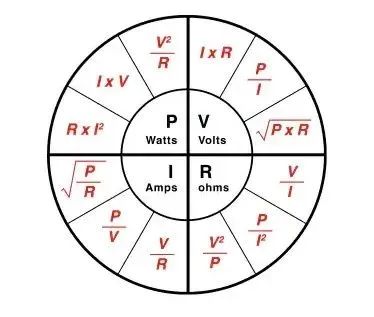

欧姆定律计算
计算电阻电路中电流、电压、电阻和功率之间的关系。
欧姆定律解释了电压、电流和电阻之间的关系,即通过导体两点间的电流与这两点间的电势差成正比。说明两点间的电压差、流经该两点的电流和该电流路径电阻之间关系的定律。该定律的数学表达式为V= IR,其中V是电压差,I是以安培为单位的电流,R是以欧姆为单位的电阻。若电压已知,则电阻越大,电流越小。

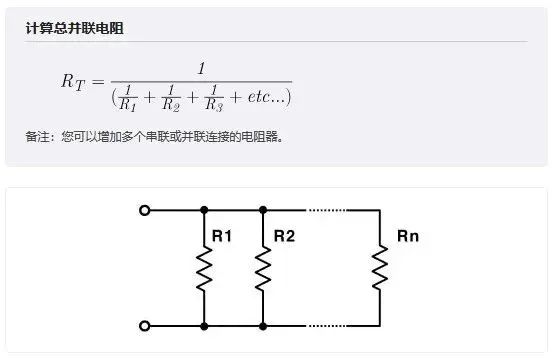

串联或并联

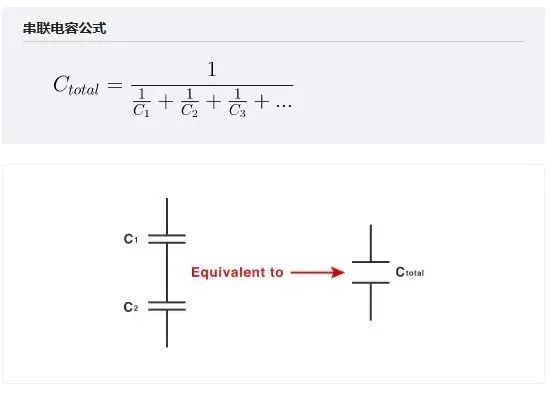

电容器的总容值

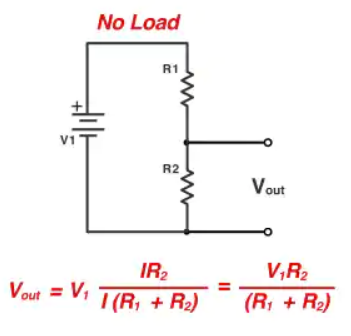

电阻分压计算
计算电阻分压器电路的输出电压,以实现既定的阻值和电源电压组合。
什么是分压器?
分压器是一个无源线性电路,能产生一个是其输入电压(V1)一部分的输出电压(Vout)。分压器用于调整信号电平,实现有源器件和放大器偏置,以及用于测量电压。欧姆定律解释了电压、电流和电阻之间的关系,即通过两点间导体的电流与这两点间的电势差成正比。
这是一个说明两点间的电压差、流经该两点的电流和该电流路径电阻之间关系的定律。该定律的数学表达式为V= IR,其中V是电压差,I是以安培为单位的电流,R是以欧姆为单位的电阻。若电压已知,则电阻越大,电流越小。

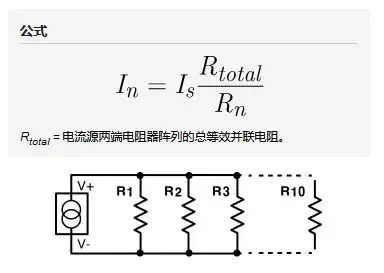

电流分流器,电阻计算
计算连接到电流源的多至10个并联电阻上流过的电流:
电抗计算
计算指定频率下电感器或电容器的电抗或导纳大小。

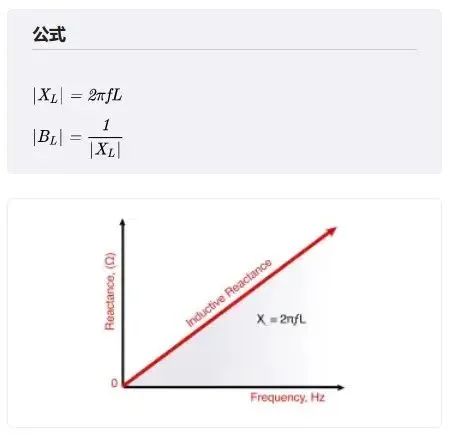

感抗/导纳:
容抗/导纳:

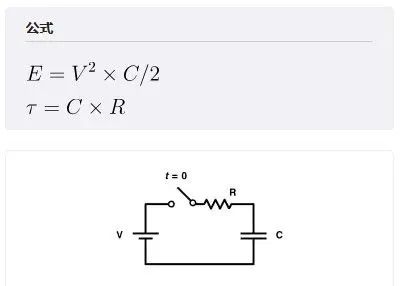

RC 时间常数计算器
计算电阻与电容的积,亦称RC时间常数。该数值在描述电容通过电阻器进行充电或放电的方程式中出现,表示在改变施加到电路的电压后,电容器两端的电压达到其最终值约63%所需的时间。同时该计算器也会计算电容器充电到指定电压所存储的总能量。
如何计算时间常数:时间常数(T)可由电容(C)和负载电阻(R)的值确定。电容器(E)中存储的能量(E)由两个输入确定,即由电压(V)和电容决定。

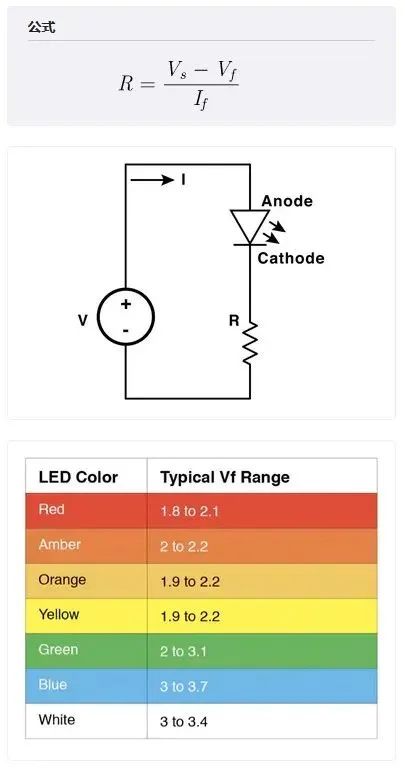

LED串联电阻器计算器
计算在指定电流水平下通过电压源驱动一个或多个串联LED所需的电阻。注意:当为此目的选择电阻器时,为避免电阻器温度过高,请选择额定功率是下方计算出的功率值的2至10倍之间的电阻器。

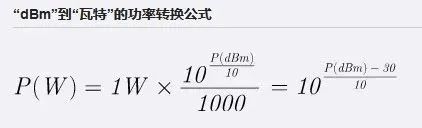

dBm转W换算

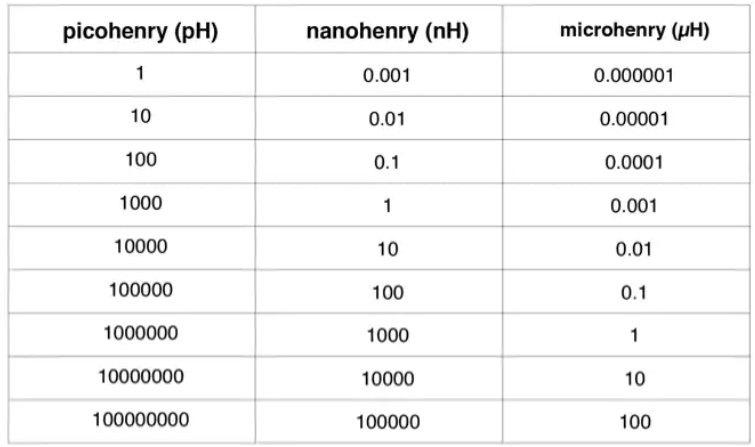

电感换算

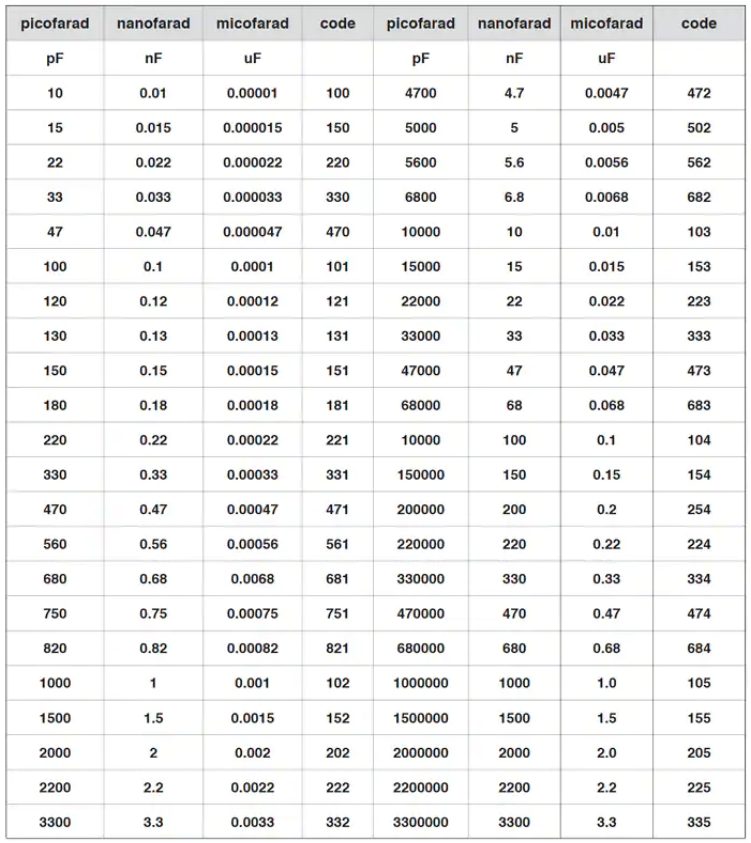

电容器换算表
换算包括pF、nF、μF、F在内的不同量级电容单位之间的电容测量值。
电池续航时间
电池续航时间计算公式:电池续航时间=电池容量(mAh)/ 负载电流(mA)
根据电池的标称容量和负载所消耗的平均电流来估算电池续航时间。电池容量通常以安培小时(Ah)或毫安小时(mAh)为计量单位,尽管偶尔会使用瓦特小时(Wh)。
将瓦特小时除以电池的标称电压(V),就可以转换为安培小时,公式如下:Ah= Wh /V安培小时(亦称安时),是一种电荷度量单位,等于一段时间内的电流。一安时等于一个小时的一安培连接电流。毫安小时或毫安时是一千分之一安培小时,因此1000mAh 电池等于1Ah电池。上述结果只是估算值,实际结果会受电池状态、使用年限、温度、放电速度和其它因素的影响而发生变化。如果所用电池是全新的高质量电池,在室温下工作且工作时间在1小时到1年之间,则这种预估结果最贴近实际结果。
PCB 印制线宽度计算
使用IPC-2221标准提供的公式计算铜印刷电路板导体或承载给定电流所需“印制线”的宽度,同时保持印制线的温升低于规定的极限值。此外,如果印制线长度已知,还会计算总电阻、电压降和印制线电阻引起的功率损耗。由此求得的结果是估算值,实际结果会随应用条件而发生变化。我们还应注意,与电路板外表面上的印制线相比,电路板内层上的印制线所需的宽度要大得多,请使用适合您情况的结果。
如何计算印制线宽度:首先,计算面积:面积[mils^2]= (电流[Amps]/(k*(温升[℃])^b))^(1/c)
然后,计算宽度:宽度[mils]= 面积[mils^2]/(厚度[oz]*1.378[mils/oz])用于IPC-2221内层时:k= 0.024、b= 0.44、c= 0.725用于IPC-2221外层时:k= 0.048、b= 0.44、c= 0.725其中k、b和c是由对IPC-2221曲线进行曲线拟合得出的常数。
纹波公式
“纹波”是将交流电压波形转换为直流波形时剩余的不需要的交流分量。尽管我们尽最大努力去除所有交流分量,但在输出侧仍有少量残留物会产生直流波形的脉动。这种不受欢迎的交流分量称为“纹波”。
为了量化半波整流器将交流电压转换为直流电压的能力,我们使用所谓的纹波系数(由 γ 或 r 表示)。纹波系数是整流器交流电压(输入侧)与直流电压(输出侧)的RMS值之比。
二极管的纹波系数的公式为:
整流二极管的波纹系数公式
也可以重新排列为下面的等式:
整流二极管的波纹系数公式
半波整流器的纹波系数等于1.21(即γ=1.21)。
请注意,为了构建一个好的整流器,我们一般希望将纹波系数保持在尽可能低的水平。这就是为什么我们使用电容和电感作为滤波器来减少电路中的纹波。
半波整流电路的效率
整流器效率 (η) 是输出直流功率与输入交流功率之比。效率的公式等于:
半波整流电路的效率
半波整流器的效率等于 40.6%(即 η max = 40.6%)
半波整流电路的有效值
为了得出半波整流器的 RMS 值,我们需要计算负载上的电流。如果瞬时负载电流等于 i L = Imsinωt,则负载电流的平均值 (IDC ) 等于:
半波整流电路的负载电路的有效值
其中Im等于负载上的峰值瞬时电流 (Imax )。因此,负载上获得的输出直流电流 (IDC ) :
输出直流电流 公式
对于半波整流器,RMS 负载电流 (Irms ) 等于平均电流 (IDC ) 乘以 π/2。因此,半波整流器的负载电流 (Irms ) 的 RMS 值为:
负载电流 (Irms ) 的 RMS公式
其中 Im = Imax等于负载上的峰值瞬时电流。
半波整流电路的峰值反向电压
峰值反向电压 (PIV) 是二极管在反向偏置条件下可以承受的最大电压。如果施加的电压超过 PIV,二极管将被破坏。
半波整流整流电路的形状因素
形状因数(FF)是有效值与平均值的比值,如下式所示:
半波整流电路的形状因数(FF)
半波整流器的形状因子等于 1.57(即 FF=1.57)。
半波整流电路的输出电压
负载电阻上的输出电压 (VDC )表示为:
半波整流电路输出电压计算公式
