5G的空口是我认为通信技术中最意思的一部分内容，因为它相对简单些。

导读

什么是"空口"?

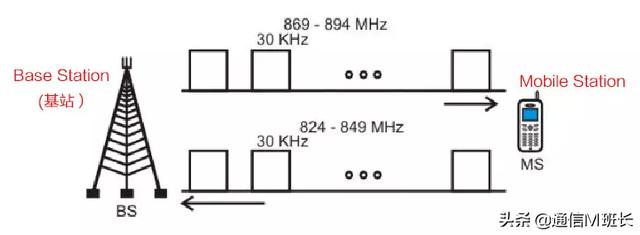

空口就是空中接口，Air Interface。下图1中基站到手机之间的空中"路径"就是我们所谓的接口，它定义了无线信号传输规范，包括频率、带宽、编码等等一系列内容。

图1 GSM基站与手机，空中接口

5G为什么又叫作NR，New Radio？

这是由3GPP组织用来描述5G的，就像我们也用LTE来说4G。NR源自于R15版本。

通信中，我们常常说到帧Frame，那么什么是帧呢？

如果我们的手机和基站进行通信，需要发送一系列数据，那么这一系列数据排好队，然后一个一个向基站发送，在时间上，这些数据是分开的，有规律的。这样"有组织有纪律"的"部队"，就是帧。

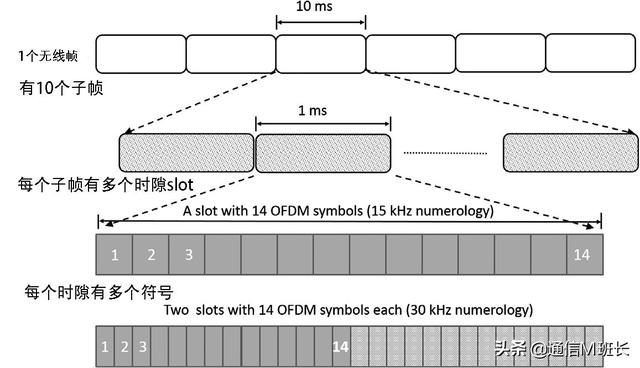

在时间域中，无线传输被组织成无线帧radio frames、子帧subframes、时隙slots和符号symbols。

图2 无线帧，时隙，符号

5G中无线帧是10ms，有10个子帧；

每个子帧就是1ms；

每个子帧又由多个时隙slot组成，每个slot又由14个OFDM符号构成。具体多少个呢？不确定，这就是5G的灵活性！

一些预备知识

在此之前，班长写了3篇关于OFDM的文章，当时就告诉各位同学，这是为了学习5G的空口打下基础。

有兴趣的同学可以链接过去仔细阅读，如果没有兴趣，可以直接跳过，我会补充一些预备知识，不会影响本文的理解。

OFDM调制：相比于传统的频分复用，利用正交子载波实现多载波通信

OFDM技术：相比FDM提高频带利用率，子载波间隔可以随意选取吗？

OFDM技术：信号的产生为何与FFT算法有关？为什么要串并转换？

先看下矩形脉冲的傅里叶变换

图3 矩形脉冲(码元)的频域波形
