一、串口控制指令说明

串口控制的波特率为9600。数据格式8N1。

下表中的控制指令都是16进制格式。

COM口的接线顺序:2TX,3RX,5GND。

命令名称

命令指令

说明

继电器控制指令

0XAF 0X73 ID PORT Logic 0X0D 0X0A

Logic为1就继电器闭合。

Logic为0就断开输出。

ID表示设备的ID码

PORT 是0-7的数字,表示是哪个端口被控制

二、接线示意图


左边的4PIN总线插头请接到继电器板的RS232插座那里(J6)

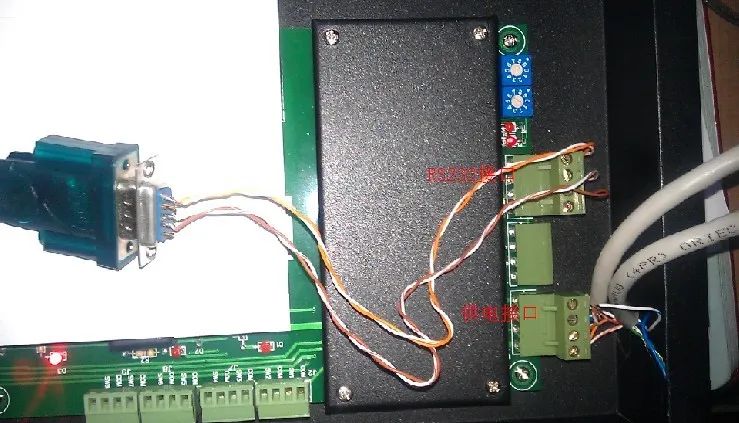

具体接线图


三、测试方法。

1,给继电器接上24V电源。如上图所示的供电接口。(485网络线的中间两条线不接就可以了)。

2,把ID码调到18位置。

3,接上串口线。如上图。

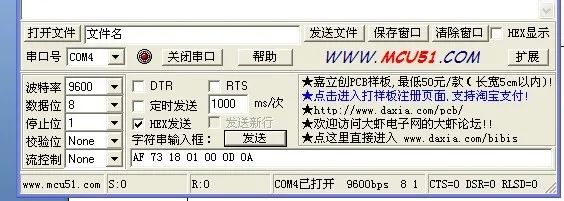

4,打开SSCOM软件设置如下图:


让第二个继电器闭合(对应的LED灯会亮起来)的命令。


让第二个继电器断开(对应的LED灯会灭掉)的命令。

5,分别让继电器闭合和断开一次。

就是先执行一次闭合命令,然后再执行一次断开命令。

并观察继电器的动作和LED显示的状态是否对应。

注:使用的命令值

继电器闭合命令

AF 73 18 01 01 0D 0A

继电器断开命令

AF 73 18 01 00 0D 0A

接线顺序
