大家好，我是初中物理知识点驭水者，今天我们来分享动态电路分析一些知识点。

什么是动态电路？动态电路是当电路中的电阻发生变化时引起电路中电压、电流的改变。动态电路中引起电阻的改变主要有两种形式：滑动变阻器连入电路中阻值改变和开关的通断引起电路中电阻值改变。

应对动态电路的方法：首先，静态分析：搞清电路中各元件间的连接方式，还有各电表测量哪个元件的电压和电流；其次，动态分析：根据题意，滑动变阻器连入电路中电阻改变，从而造成电路中电阻的变化，再看电压和电流的改变，最终体现在电表上如何变化。而对于多开关的电路，根据开关的通断，把电路分为多个状态，逐个分析，从中发现电阻的改变，再看电压和电流的改变，最终体现的电表怎样变化。

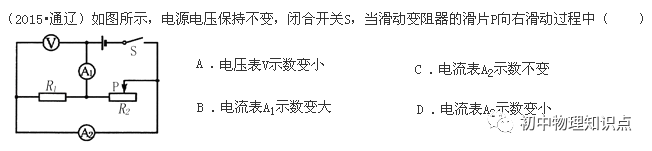

下面举例说明：

分析：把电路中电表去掉(电压表相当断开，电流表看成导线)，这样更容易看出电路的连接方式。

　

可以看出定值电阻和滑动变阻器并联。

然后把电表逐个放出上图进行分析，就可以看出电压表测定值电阻两端电压，电流表Ａ1测干路中的电流，而电流表Ａ2测通过滑动变阻器的电流。

下面让电路动态起来，滑片向右滑动过程中，滑动变阻器连入电路中的电阻增大，那么通过其的电流就会变小，即电流表Ａ2的示数减小。而干路中的电流也同样会减小。由于电压表测的是滑动变阻器两端的电压，而滑动变阻器两端的电压是由电源提供的，电源电压不变，故电压表示数不变。

今天分享这些，谢谢大家。
