ip5306充电宝电路图_芯片IP5306构成的低成本充电宝方案

自智能手机开始普及以来，充电宝就开始出现在公众的视野里

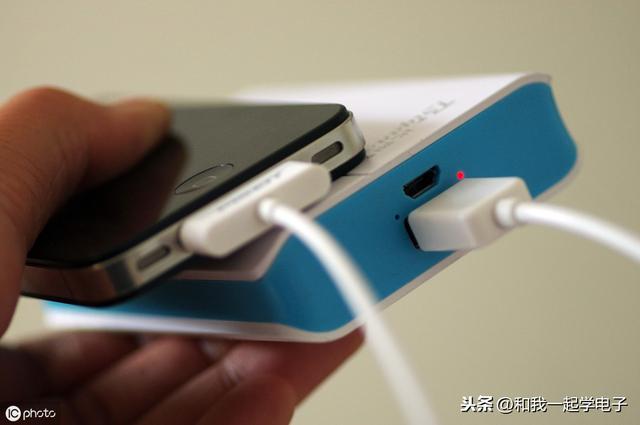

充电宝与智能手机

目前最影响智能手机使用体验的问题是电池续航问题，如果电池技术方面没有创新

那么充电宝也必将一直伴随着智能手机

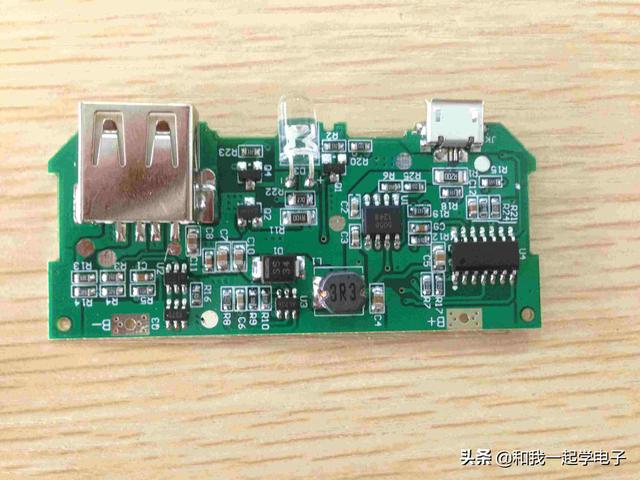

充电宝电路板

---

充电宝是使用内置的锂电池作为电源，通过升压电路，产生合适的充电电压给手机充电的一种电子产品

如何自己做一个充电宝呢？

充电宝一般使用18650锂电池作为电源，单颗18650锂电池的容量在2000mAH~3300mAH左右

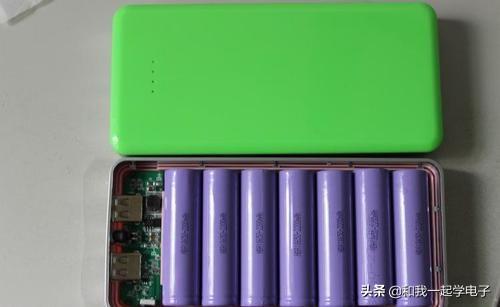

使用18650锂电的充电宝

不过作者发现有些在火车站贩卖的充电宝使用了新型电池技术

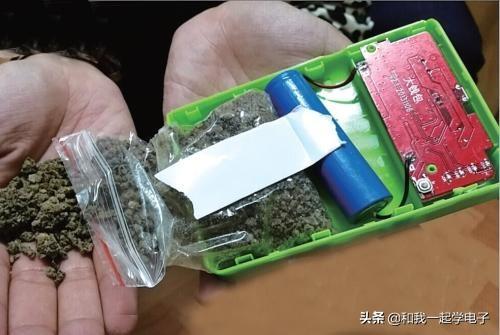

沙子电池

不管是使用沙子还是18650锂电池，我们都需要一块充电宝电路板

充电宝电路板最基本需要三个部分电路

充电宝的三大单元电路

充电宝电路3大关键电路

1. 电池充电管理——锂电池对电池电压以及充电电流较敏感，如果超过限定的参数，锂电池寿命将急剧下降
2. 升压输出——升压输出把充电宝内锂电池的电压提升到5V，输出给手机充电
3. 电量指示——电量指示为使用者提供一个参考，可大概知道充电宝剩余电量

现在我们知道了充电宝电路的最基本构成，那就需要把它搭建成一个整体电路即可

我们要做的是一个低成本的充电宝电路，那么，使用较少的元器件显然是较低成本的

此次我们使用IP5306这款芯片来制作充电宝电路

IP5306充电宝电路

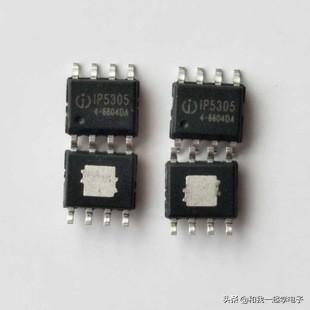

芯片IP5306

IP5306是一款集成了升压功能，电池充电管理，电量指示的集成移动电源芯片

可提供2.4A升压输出，2.1A电池充电电流，使用4颗LED分别代表不同等级剩余电量

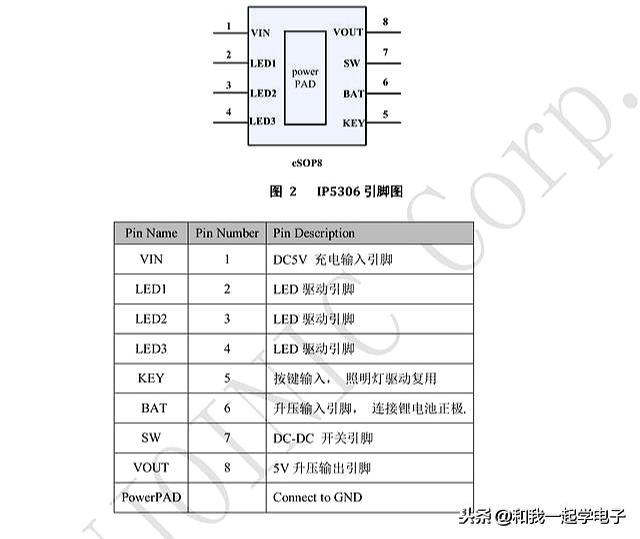

IP5306管脚功能图

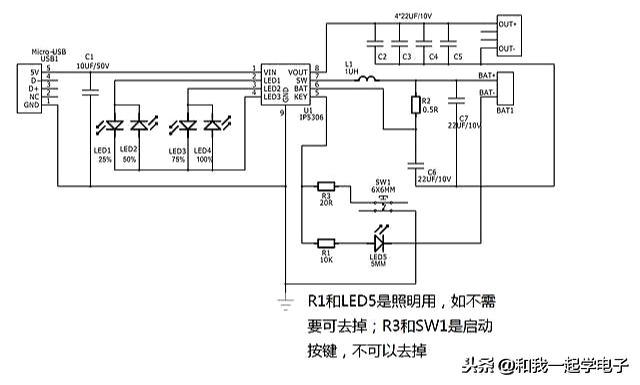

由它构成的充电宝电路如图所示

IP5306构成的充电宝电路

此电路使用的外围元器件较少，成本比较低，布线面积也少，可做成比较小的电路板

IP5306使用芯片底部焊盘作为GND极，这一点在PCB布线时需要特别注意

---
