继续保护光纤通道

保护复用光纤通道中间要经过光电转换环节，将保护装置的光信号转为电信号，再由通信网络去传输到对侧。 复用光纤通道的前半部分其实与专用光纤通道的一致，区别在于中间的光电－电光转换环节，同样通过图示来了解复用光纤通道的连接： 双光通道线路保护一般都是A通道(或者一通道)是走的专用光纤通道，B通道(或者二通道)是走的复用光纤通道。以下图为例，线路保护装置B通道。

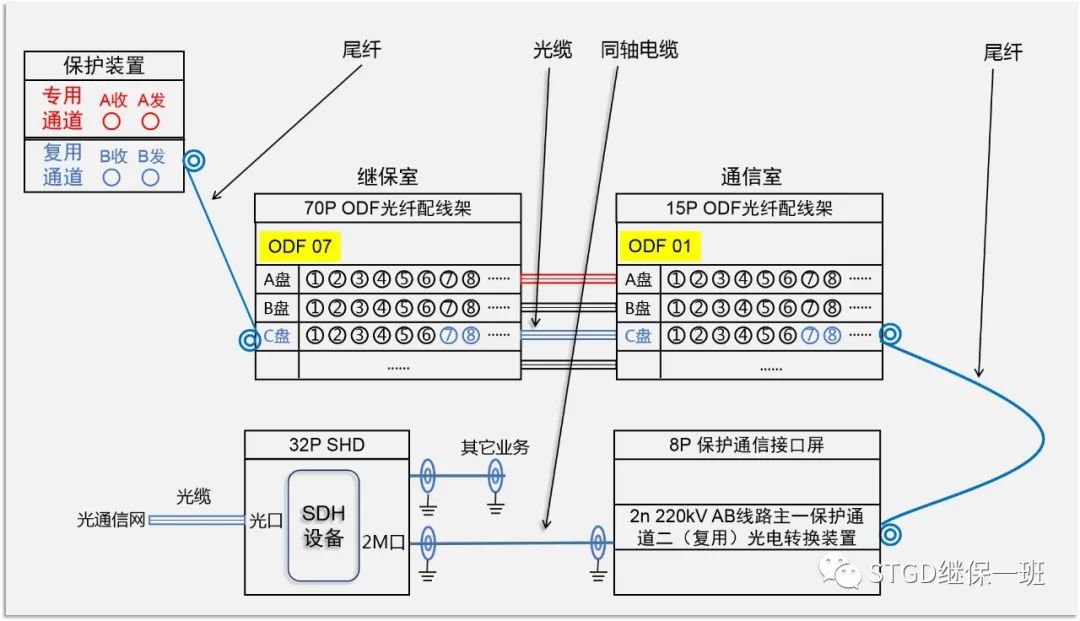

线路保护复用通道示例 1.  保护装置光通信板发出的光信号通过尾纤连接至继保室的ODF配线架的光纤接线盘ODF 07； 2. 继保室ODF配线架07盒的C盘 ⑦⑧ 口再经过多芯的光缆连接至通讯室15P屏ODF配线架01盒C盘 ⑦⑧ 口(注意，所接的XX盒XX盘与A通道是不相同的，涉及的反措以后再讲)； 3.  通讯室15P屏ODF配线架再由尾纤联接至8P 保护通信接口屏，接入到对应的线路保护通信接口装置(光电转换装置)，这里接入的是装置的光口；

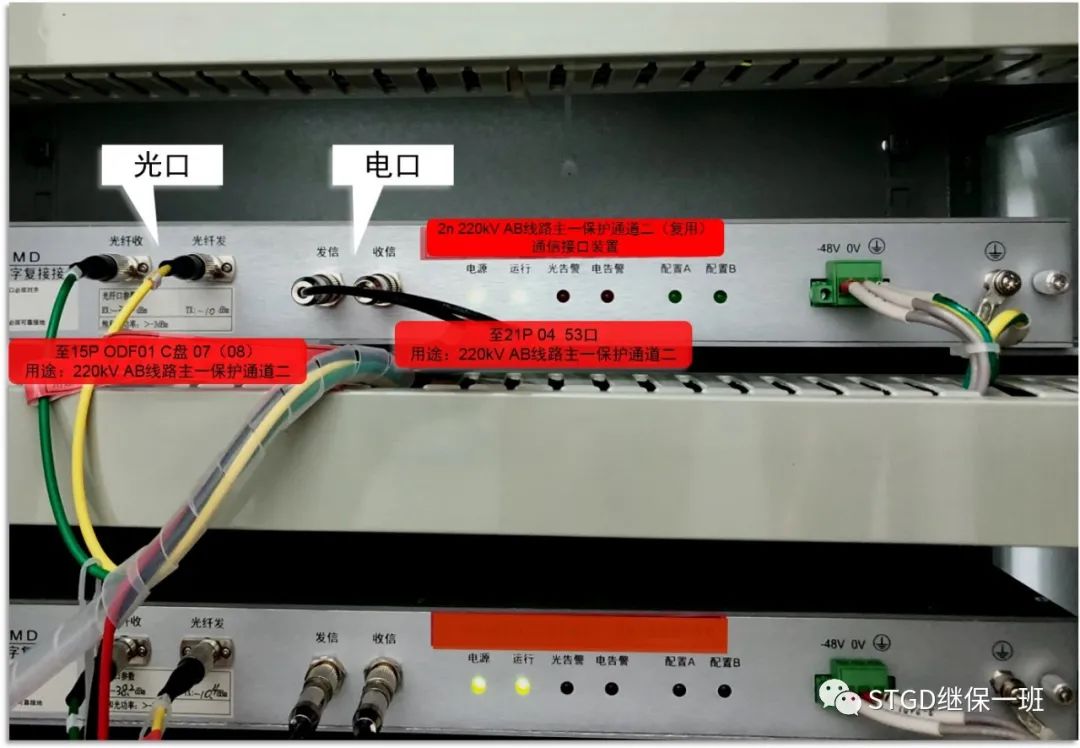

线路保护通信接口装置 4. 线路保护通信接口装置将光信号转换为电信号，由装置电口经同轴电缆连接至32P SHD接口屏(同轴电缆也是一收一发)再接入SDH设备2M电口(2M是传输速率，所接入的端口由通信专业分配好)。一个线路保护复用2M通道接口由四个端口及两个连接片组成，A侧连接至SDH设备，B侧连接保护通信接口装置，都是一收一发，当连接片横向连接就是接通通道，而竖向连接就是通道自环； (例如B出短接到B进，就是本侧线路保护通道在电口处自环)

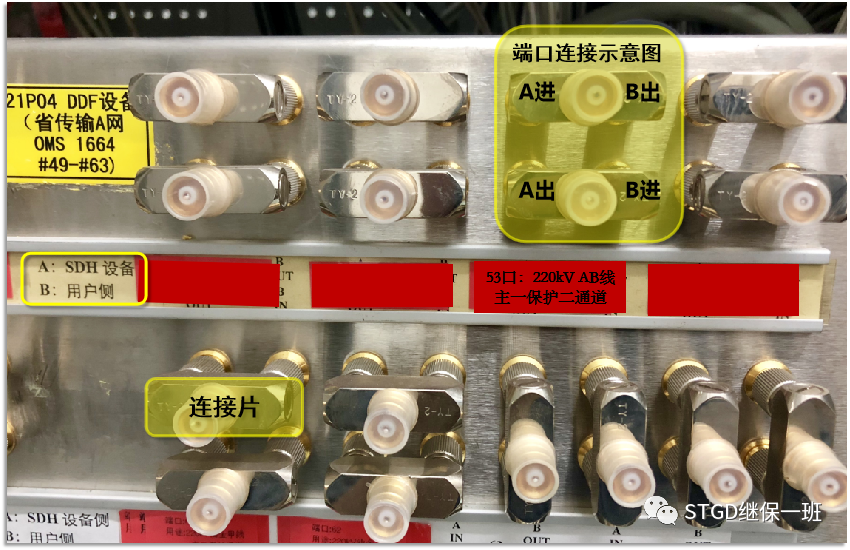

2M电口连接示例 5.  由SDH设备连接至光通信网络，再经蜿蜒曲折去到对侧；对侧的通道连接与本侧是一致的就不再赘述。 保护光纤复用通道的连接相对于专用通道是复杂了，中间要经过光电信号的转换，自然就增加了各种加工设备。当然对于保护专业来需要关注的通道部分也少了些，重点只关注保护装置－通信接口装置这部分光回路，电信号之后的通道只能由专业的通信人员进行维护，所以在光功率方面反而是简单了许多，我们只需要测量本侧的保护装置至通信接口装置之间的光衰耗就可以了，而且只要将衰耗控制在2dB以内(站内尾纤衰耗)就能满足要示。例如：保护装置发出的光功率是－6dBm，那么通信接口装置侧的收光功率在－8dBm以内就可以了。 接下来将会简单的讲纵联距离保护的通道，再详细讲通道的检查与测试。 未完待续...... (我们更新了两个新栏目，可在新菜单的“快乐工作”“精彩生活”中查看；其中涉及工作的上技术技能的有什么问题都可以私信留言，我们将尽所能进行答复。另如果文章对您有一定的帮助，请点击底部广告以给予支持，谢谢。)
