solidworks装配体改为柔性_SOLIDWORKS 2020 装配体(二)

柔性零部件

您可以将零件零部件定义为柔性,以便通过装配体几何体来驱动柔性零部件的几何体。

例如,您可以在装配体上下文中对弹簧建模,其中弹簧长度由装配体中的外部参考驱动。 您将弹簧插入另一个装配体中,其中弹簧显示有上下文之外的参考。 您可以使用使零件成为柔性工具将上下文之外的参考重新映射到第二个装配体。 因此,弹簧由第二个装配体驱动,而不影响弹簧的标称长度。

您可以在以下条件下使用使零件成为柔性

• 已选择单个零件。

• 零件位于活动装配体的顶层。

• 零件具有在非活动装配体的上下文中定义的外部参考。

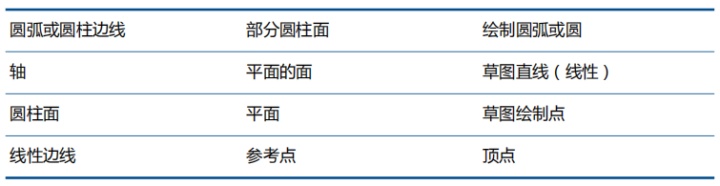

外部参考必须是以下实体类型之一:


柔性零部件的自定义和配置特定属性与零部件标称状态下的这些属性相同。 属性显示标称状态下的值。 选择使用刚性状态下的质量属性以将处于刚性状态的零部件质量属性应用到激活的柔性零部件。柔性零部件会在外部参考更改时动态更新。

在 FeatureManager 设计树中, 指示柔性零部件。

要将零部件从柔性更改为刚性,请选择零件,然后单击上下文菜单中的使零件成为刚性。重新映射的外部参考将被删除,并且零部件将返回到其标称状态。

添加柔性零部件

要添加柔性零部件

1. 打开 system_dir:UsersPublicPublic DocumentsSOLIDWORKSSOLIDWORKS 2020sampleswhatsnewassembliesflexible_componentsDestination_Assembly.SLDASM。

2. 单击插入零部件(“装配体”工具栏),然后选择 system_dir:UsersPublicPublic DocumentsSOLIDWORKSSOLIDWORKS 2020sampleswhatsnewassembliesflexible_componentsSpring.SLDPRT。


3. 在轴环<1>弹簧<1> 的红色面之间创建重合配合。

4. 单击视图 > 隐藏/显示 > 轴

4. 在弹簧<1> 的中心轴与轴<1> 的圆柱轴之间创建同心配合。


6. 单击确定。

7. 在 FeatureManager 设计树中,右键单击弹簧<1>,然后在上下文菜单中单击使零件成为柔性

在图形区域中,将显示未附加的参考实体的预览。


8. 要重新附加参考实体,单击轴<1> 上的平面的面。


9. 单击确定。

10. 在图形区域中,上下移动轴环<1>。 当系统提示您选择如何更新柔性零件时,选择自动更新柔性零件


编辑柔性零部件的外部参考

1. 右键单击零部件,然后单击编辑柔性零件参考

2. 修改激活柔性零部件 PropertyManager 中列出的参考。

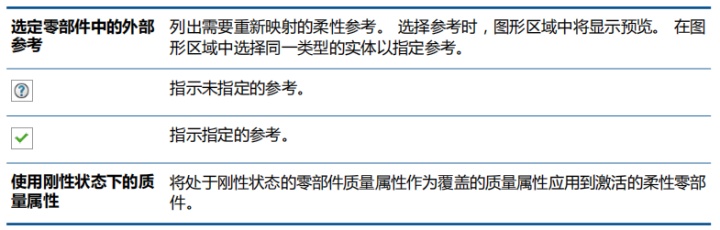

激活柔性零部件 PropertyManager

要打开激活柔性零部件 PropertyManager:

打开装配体,右键单击零件,然后在上下文菜单中单击使零件成为柔性。

柔性参考


隔离干涉

在装配体和多实体零件的干涉检测工具中,可以在退出干涉检测 PropertyManager 后标记干涉、零部件或实体以进行隔离。

要隔离干涉

1. 打开装配体或多实体零件,然后单击干涉检测 (“评估”工具栏)。

2. 在 PropertyManager 中,单击计算

3. 在结果下,右键单击干涉并单击完成后隔离

为装配体选择零部件视图或为多实体零件选择实体视图时,可以为父零部件、子零部件或干涉选中完成后隔离

4. 单击确定。

标记的干涉将显示在图形区域中。

5. 单击“隔离”弹出工具栏上的退出隔离

大型设计审阅

在大型设计审阅模式下创建和编辑零部件阵列

在大型设计审阅模式下编辑装配体时,您可以创建和编辑线性和圆周零部件阵列。 您可以编辑阵列驱动和草图驱动的零部件阵列。

对于由不可用实体驱动的零部件阵列,在 PropertyManager 中,**大型设计审阅**显示为实体名称的前缀。

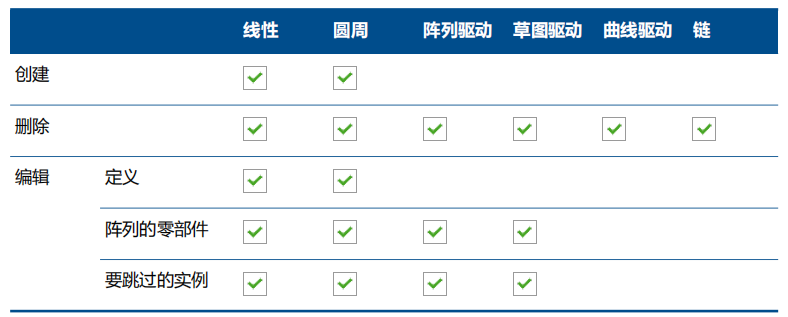

各零部件阵列的可用功能


要在大型设计审阅模式下创建零部件阵列,请执行以下操作

1. 单击打开

2. 在对话框中,选择装配体,然后在模式中选择大型设计审阅

3. 选择编辑装配体

4. 单击打开

5. 单击线性零部件阵列(“装配体”工具栏)。

6. 在 PropertyManager 中指定选项。

在大型设计审阅中创建参考几何图形的配合

在大型设计审阅模式下编辑装配体时,您可以为零部件的参考几何图形创建配合。

在 FeatureManager 设计树中,您可以查看零部件的以下参考几何图形:

• 标准平面

• 原点

• 参考平面

• 轴 - 非临时轴

• 参考点

• 坐标系

您可以在顶层装配体和零部件中隐藏显示参考几何图形。

您可以创建参考参考几何图形的标准配合。 这些配合保存在顶层装配体中。

要使用此功能,请将装配体保存到 SOLIDWORKS® 2020 及更高版本中。

要在大型设计审阅中创建参考几何图形的配合,请执行以下操作

1. 单击打开

2. 在对话框中,选择装配体,然后在模式中选择大型设计审阅。

3. 选择编辑装配体

4. 单击打开

5. 单击配合(“装配体”工具栏)。

6. 在配合 PropertyManager 中选择选项以创建参考几何图形的配合。

7. 单击确定。

8. 在 FeatureManager 设计树中,展开顶层装配体的配合
