led灯条维修_LED电视机LED屏背光（灯条）维修分享。

随着时间的推移，LED液晶电视逐渐占领了电视机市场。和以前的LCD液晶电视相比，LED液晶电视有着更薄、亮度高、寿命长的优点，在维修工作中甚至出现了把LCD背光的液晶电视，改为LED的情况。但随着LED液晶电视的普及率增大，出现LED背光损坏的情况也相应增多，作为维修人员如果不跟上形势的话，就很难适应目前的维修工作。

由于LED屏拆装比较复杂，承担的风险较高，如果用文字很难叙述清楚，所以此文采用了图解的形式。为了节省篇幅，只叙述维修和安装的部分，拆卸部分和安装部分是反向的，所以在此不必叙述。

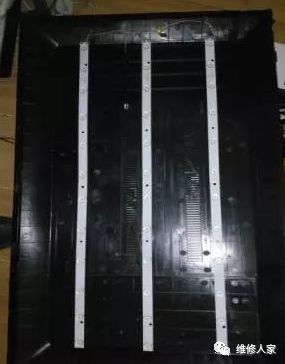

这台电视故障现象是有声黑屏，背光组件是由两根导线直接通入内，测这两根线的电压在启动时有一百多伏，所以判断屏内的LED灯有问题。拆开屏幕灯箱看到有三排LED灯条(如图1，这就是一个塑料壳子和三根灯条，很简单的结构)，目测下没有明显断线和烧毁的情况 。

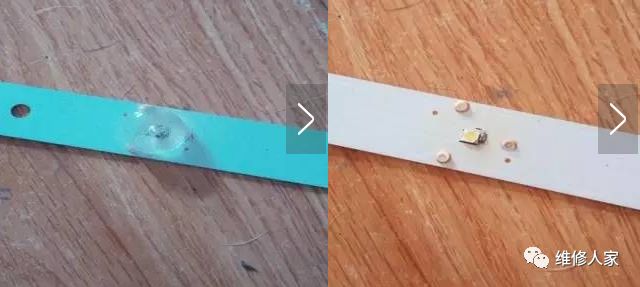

外观上大家看到的是一些可以发光的灯帽，而在每一个小灯帽的下面都有一个LED发光管(图2和图3)。在灯条上也预留了LED管的测试点，笔者是用一个5V电源来慢慢的测量，具体方法就是给LED灯逐一加电，看看那个不亮，为了节省时间，笔者是一次测量两个灯珠，看到发光即为好的。这样很快就发现了损坏的灯泡位置，取下灯帽，因为LED发光二极管就在灯帽的下面，取灯帽只要轻轻扭动灯条就可以拿下来，这样就看到了LED灯，再一次测试确认避免误判。把确认坏掉的LED灯拆下换新，注意这个过程是用风枪来完成的，动作要准要快，避免焊坏了元件，再值得注意的是，尽量要换原型号，不然有再次烧毁的可能，这是因为内阻不同分压不同，考虑到大家都是久经沙场的师傅，关于分压原理，就不再罗嗦了。

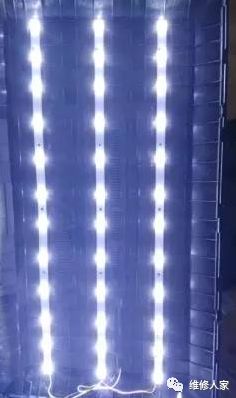

换上好灯珠，送电开机，结果相当成功，但不要急着下一步，这主要是为了确认新换的灯珠有没有问题，所以需多通电一段时间，监视一下新管的温度，同时测量新换的LED电压，并且和原机上的做对比，当然一致最好。最后确认亮度、温度、电压都和原机的灯珠一直(图4)。

下一步把反光纸贴回原位(图5)，由于拆屏幕时，笔者都尽量拍下照片，以免出现偏差。而反光纸的预留孔和LED灯帽要紧配合，这样光的利用率最高。

还有两个塑料的滤光片支架千万不要忘了(图6)。

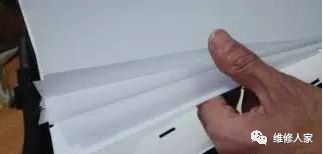

下一步要安装滤光片，它由三层组成(图7)，由于拆下的时候拍了照片，没有搞乱测序，所以安装时就轻松了不少，千万不要装反了

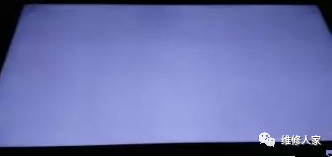

下一步安装滤光板的压条，它安装在滤光板的外围，没有螺丝固定，是卡扣的，作用是固定滤光板。安装好了，现在再送电确认一下，灯箱点亮看不到LED灯珠，呈现在面前的是一个点亮的白屏(图8)

下一步到了最关键也是风险最高的时刻，要装屏幕了。屏幕很薄，而且还有一个和屏幕一体的逻辑板，这里是这个电视机最脆弱的地方，一不小心就会造成电视机彻底报废。屏幕位置放好了再套上边框，边框是卡扣的，卡好了就固定好了屏幕，注意没看准就不要卡死，每到这个步骤笔者就会全神贯注，因为这一步不能出现任何问题。把电视翻过来安装逻辑板，它有四个螺丝固定，由于担心出现错误，在拆卸逻辑板时已经把螺丝放回原位，逻辑板旁边的金属固定片也安装到位(图9)，所以这一次相当顺利

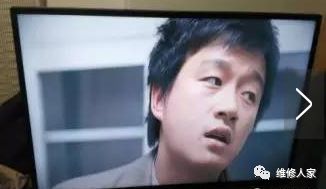

连上逻辑板和主板之间的LVDS线，安装好遥控接收头、后盖、座架等。送电开机，接上视频信号，电视恢复正常(图10)。

小结：屏幕不同，拆卸的过程会略有不同，而大致的顺序是一样的，多动手做自然就会适应。第一次做最好是由有经验的师傅在场，当然也可以参照本文，一步步进行，只要仔细认真应该不会出现什么问题。
