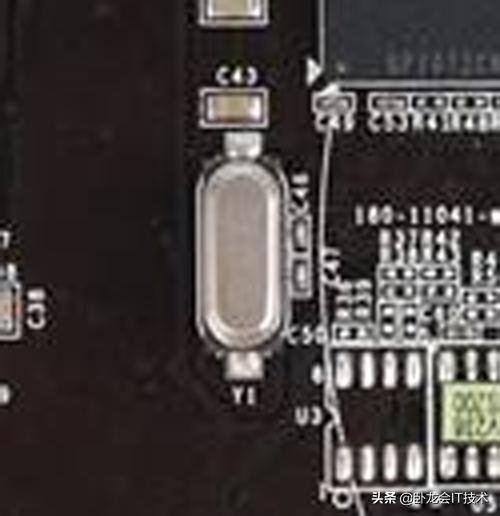

晶振两端的谐振电容有特殊要求吗_晶振旁边总有两个电容跟着,为什么?这里有详细说明...

有人说是负载电容,是用来纠正晶体的振荡频率用的;有人说是启振电容;有人说起谐振作用的。

电容与内部电路共同组成一定频率的振荡,这个电容是硬连接,固定频率能力很强,其他频率的干扰就很难进来了。


讲的通俗易懂一点,用一个曾经听过的笑话来比喻,大概意思就是本飞机被我劫持了,其他劫持者等下次吧。这个电容就是本次劫机者。

晶振电路其实是个电容三点式振荡电路,输出是正玄波晶体等效于电感,加两个槽路分压电容,输入端的电容越小,正反馈量越大。负载电容每个晶振都会有的参数,例如稳定度是多少PPM,部分人会称之为频差,单位都是PPM,负载电容是多少PF等。当晶振接到震荡电路上 在震荡电路所引入的电容不符合晶振的负载电容的容量要求时 震荡电路所出的频率就会和晶振所标的频率不同

再举例说明:

一个4.0000MHz +-20PPM 负载电容是16PF 的晶振;

当负载电容是10PF时 震荡电路所出的频率就可能会是4.0003MHz;

当负载电容是20PF时 震荡电路所出的频率就可能会是3.9997MHz;

在一些对频率精度要求高的电路上如PLL的基准等。。。就是并多个可调电容来微调频率的;

如果对频率精度要求不高就用固定电容就行了;

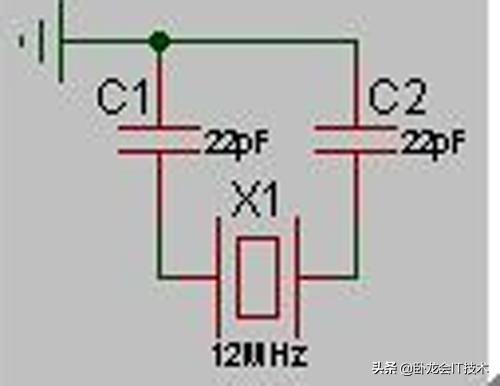

晶振负载电容一般有2种接法 1 并联在晶振上 2 串联在晶振上 ;

第2种比较常用 2个脚都接一个电容对交流地。


晶体元件的负载电容是指在电路中跨接晶体两端的总的外界有效电容。是指晶振要正常震荡所需要的电容。一般外接电容,是为了使晶振两端的等效电容等于或接近负载电容。要求高的场合还要考虑ic输入端的对地电容。应用时一般在给出负载电容值附近调整可以得到精确频率。此电容的大小主要影响负载谐振频率和等效负载谐振电阻。
