本文详细介绍了TFT LCD面板的外围电路，包括DCDC、timing controller、gate driver IC和source driver IC的角色。重点讨论了驱动参数如VCC、VEE、VDD、VLS，并提到了SHARP的LH169402和LH165415芯片。此外，还探讨了Gamma基准芯片MAX9669以及如何选择LCD驱动IC的ATE设备，如UltraPin800、UltraVS256和DCVI板卡。
以下学习资料参见

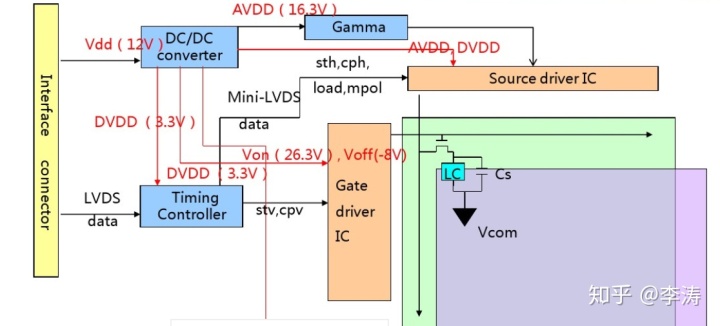

[图文]TFT-LCD驱动原理 - 一目了然 - 百度文库wenku.baidu.com TFT - LCD驱动IC介绍 - 百度文库wenku.baidu.com TFT - LCD液晶显示器的驱动原理详解 - 百度文库wenku.baidu.comTFT LCD panel的外围电路示意图如下, 显示主控芯片通过LVDS控制LCD的外围驱动芯片，实现LCD显示。这些外围器件包括:

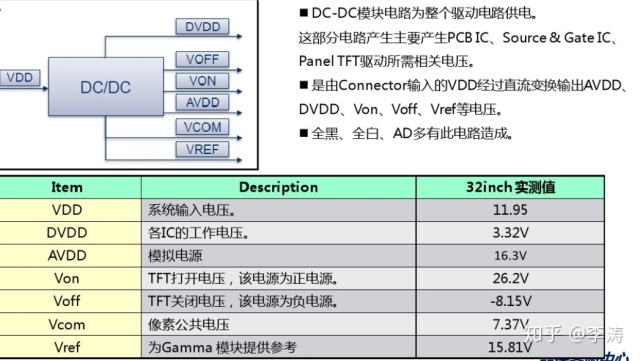

- DCDC :提供 Gate Driver IC， Gamma，Source driver需要的正负高电压，数字工作电压
- timing controller：接受显示主控芯片的LVDS数据，控制gate driver IC 和 source driver IC实际驱动LCD panel；
比如NI的FPD87346
- gate driver IC ： SHARP LH169402
VEE: TFT gate low voltage -8.15V?
VCC: TFT gate high
