平行四边形中的几何模型
![c49fb7bfb0ea3a6b0fbfbcf22d1805ea.png](https://img-blog.csdnimg.cn/img_convert/c49fb7bfb0ea3a6b0fbfbcf22d1805ea.png)
一、基础知识

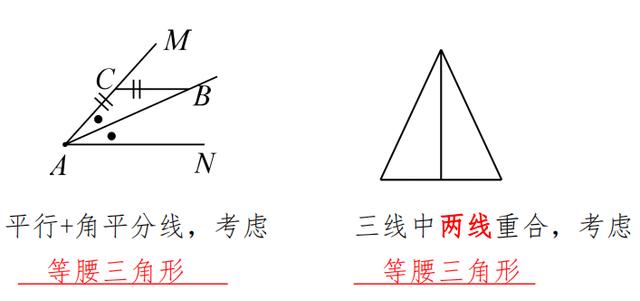

条件的组合搭配是解决几何综合题目的基本思路,在进行组合搭配中往往遇到一些常用的结构.可以通过补全图形,从而构造熟悉的结构:
![84373778599d6eb7d8feb406f4198351.png](https://img-blog.csdnimg.cn/img_convert/84373778599d6eb7d8feb406f4198351.png)
![6be7cbf882760983634c56cb54ca9856.png](https://img-blog.csdnimg.cn/img_convert/6be7cbf882760983634c56cb54ca9856.png)
![acc7a50bafc2a7ecc5387d99e019fb75.png](https://img-blog.csdnimg.cn/img_convert/acc7a50bafc2a7ecc5387d99e019fb75.png)
![061ff86448a11448aed5453aa5c4aa64.png](https://img-blog.csdnimg.cn/img_convert/061ff86448a11448aed5453aa5c4aa64.png)

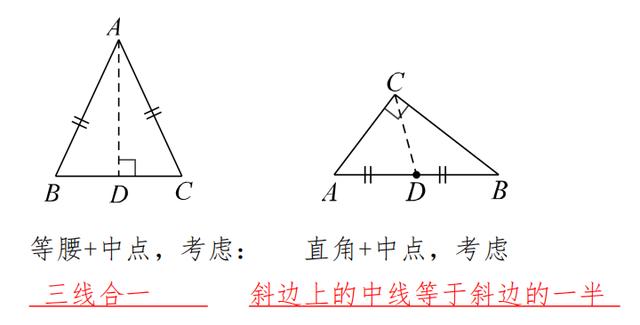

三角形的三线:底边上的中线、底边上的高线、顶角的角平分线.
![c49fb7bfb0ea3a6b0fbfbcf22d1805ea.png](https://img-blog.csdnimg.cn/img_convert/c49fb7bfb0ea3a6b0fbfbcf22d1805ea.png)
二、方法技能
1.几何计算、证明的基本思考流程
①标注条件,合理转化;
②组合特征,分析结构;
③由因导果,执果索因.
2.特殊四边形中隐含条件
①平行四边形中隐含条件:平行、中点;
②菱形中隐含条件:平行、中点、角平分线、垂直;
③矩形中隐含条件:平行、中点、垂直;
④正方形中隐含条件:平行、中点、角平分线、垂直.
3.四边形中常见几何结构举例

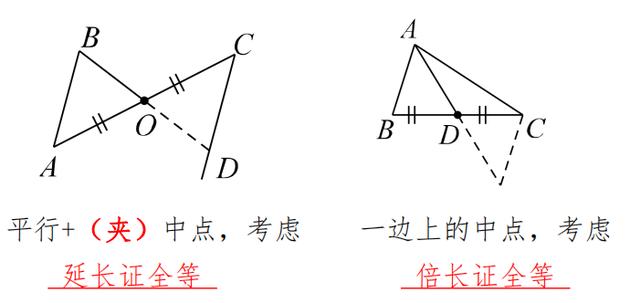

①中点结构:直角+中点,平行+中点,多个中点;
②旋转结构:等线段共点,对角互补;
③弦图结构:外弦图,内弦图,等腰直角,三垂;

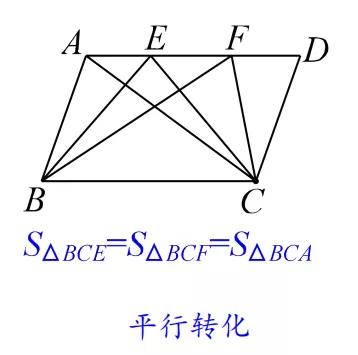

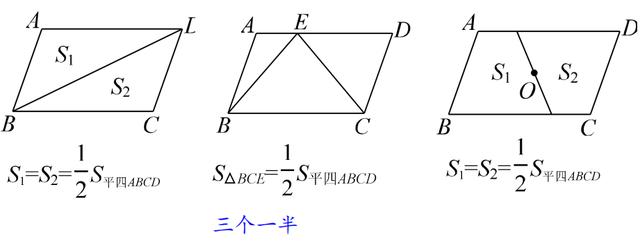

④面积结构:三个“一半”,平行转化.
![c4c0fd9a7178d3754e810ca7b5a3c4f6.png](https://img-blog.csdnimg.cn/img_convert/c4c0fd9a7178d3754e810ca7b5a3c4f6.png)
![a984e2c11a8bdcc09634f29d23bbb20d.png](https://img-blog.csdnimg.cn/img_convert/a984e2c11a8bdcc09634f29d23bbb20d.png)
![d62ee3865dc23ddb7645794f87d8346c.gif](https://img-blog.csdnimg.cn/img_convert/d62ee3865dc23ddb7645794f87d8346c.gif)
![c49fb7bfb0ea3a6b0fbfbcf22d1805ea.png](https://img-blog.csdnimg.cn/img_convert/c49fb7bfb0ea3a6b0fbfbcf22d1805ea.png)
三、典例精讲
![8639fd65e0af74aa5352a5dbfca4ad62.png](https://img-blog.csdnimg.cn/img_convert/8639fd65e0af74aa5352a5dbfca4ad62.png)
![8639fd65e0af74aa5352a5dbfca4ad62.png](https://img-blog.csdnimg.cn/img_convert/8639fd65e0af74aa5352a5dbfca4ad62.png)
![8639fd65e0af74aa5352a5dbfca4ad62.png](https://img-blog.csdnimg.cn/img_convert/8639fd65e0af74aa5352a5dbfca4ad62.png)

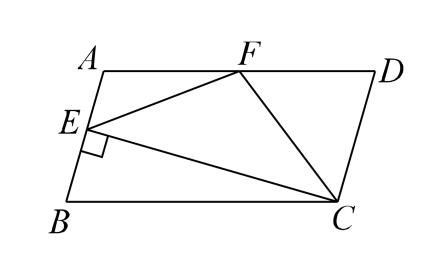

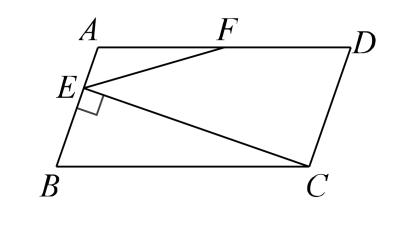

1.如图,在平行四边形ABCD 中,BC= 2AB ,CE⊥AB 于点E,F为AD的中点,若∠AEF = 54°,则∠B = .
![80f15d6e00192e9e4cbeedefed538358.png](https://img-blog.csdnimg.cn/img_convert/80f15d6e00192e9e4cbeedefed538358.png)
【分析】(体会条件组合与搭配)

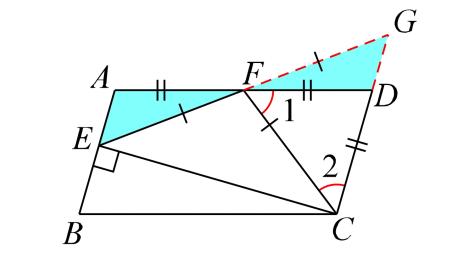

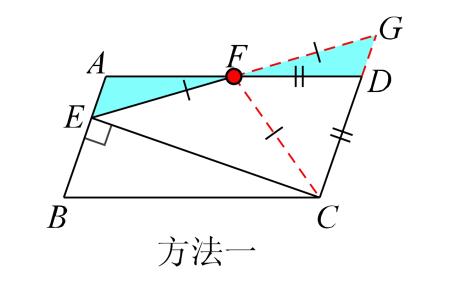

方法一:
①AB∥CD ,F为AD 的中点;→平行夹中点→延长证全等;
② ∠GCE = ∠CEB= 90° ,F为AD的中点;→直角+中点→直角三角形斜边上的中线等于斜边的一半.
∴易证△AFE≌△DFG (SAS) ,
∴EF=FG
∵∠GCE=∠CEB = 90°,
∴EF=GF=CF
∵BC=2AB ,
∴FD=CD
∵∠AEF=54° ,
∴∠FEC=∠FCE = 36° ,∠CFD=∠FCD=∠G=54°
∴∠B=∠CDF=180°-108°=72°
![ef81c6510e4f5556a114ddfa0919b8d2.png](https://img-blog.csdnimg.cn/img_convert/ef81c6510e4f5556a114ddfa0919b8d2.png)

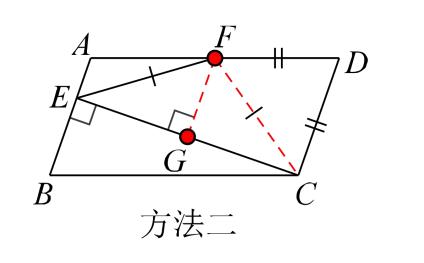

方法二:
F为AD的中点,取CE中点造梯形AECD 的中位线(构成△CEF 两线合一)∵∠AEF=54° ,
∴∠FEC=∠FCE=36°,∠CFD=∠FCD=54°
∴∠B=∠CDF=180°-108°=72°
![689ce993f7b977daa7b617501007479e.png](https://img-blog.csdnimg.cn/img_convert/689ce993f7b977daa7b617501007479e.png)

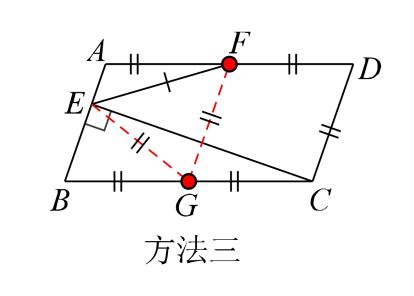

方法三:
∵CE⊥ AB 于点E ,
∴取BC中点,构造直角三角形斜边上的中线等于斜边的一半
又∵BC=2AB ,
∴BG=EG=CG=CD=FD=AF ,
∴AB∥FG∥CD ,
∴∠GEF=∠GFE=∠AEF=54°,∠B=∠GEB=72°
![86044e468ebdc642baf05723d6a19de7.png](https://img-blog.csdnimg.cn/img_convert/86044e468ebdc642baf05723d6a19de7.png)

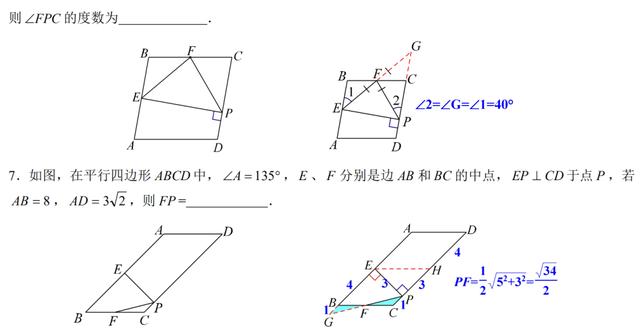

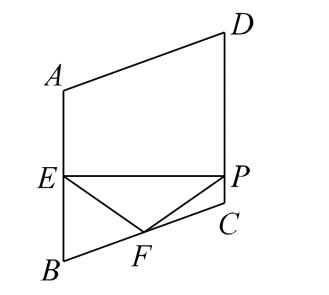

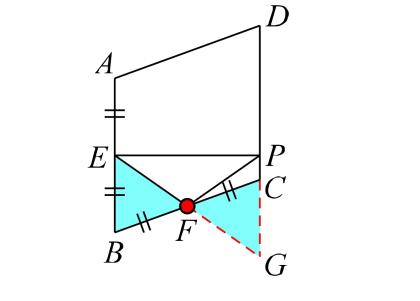

2.如图,在菱形ABCD中,∠A =110° ,E 、F分别是边AB 、BC的中点,若EP⊥CD于点P ,则∠FPC= .
![74aa3c70603c22cbd07e1e308231960c.png](https://img-blog.csdnimg.cn/img_convert/74aa3c70603c22cbd07e1e308231960c.png)
【分析】
四边形ABCD是菱形,F分别是边BC的中点,构成平行夹中点→延长证△BEF≌△CGF(SAS)
∴EF=FG=FP ,AE=BE=BF=FG(菱形的四边相等)
∴∠B=70°,∠BFE=∠BEF=∠G=∠FPC=55°
![5fb8b0b6253a4259c34a9788b98dd7d6.png](https://img-blog.csdnimg.cn/img_convert/5fb8b0b6253a4259c34a9788b98dd7d6.png)

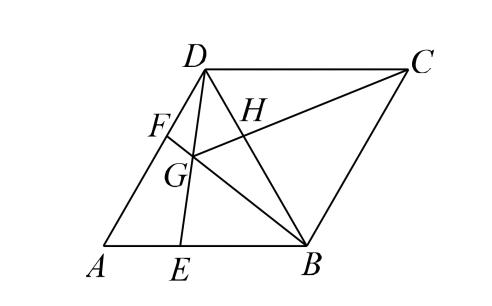

3.如图,在菱形ABCD中,AB=BD,点E,F分别在边AB,AD上,且AE=DF连接BF,与DE相交于点G,连接CG,与BD相交于点H .则下列结论:
①△AED≌△DFB;②∠BGD=120°
![c5363756191d4f64f62c50070bd8ad28.png](https://img-blog.csdnimg.cn/img_convert/c5363756191d4f64f62c50070bd8ad28.png)
其中正确的是 .(填序号)
![775bf35f7793874671c25b0de616a0f0.png](https://img-blog.csdnimg.cn/img_convert/775bf35f7793874671c25b0de616a0f0.png)
【分析】
①△AED≌△DFB(SAS),
∴①正确
②由△AED≌△DFB 得∠1 = ∠2 ,
∴∠BGE=∠1+∠3=∠2+ ∠3 = 60°,∠BGD =120° ∴②正确
③∵∠BGD+∠BCD=120°+ 60° =180° (对角互补),CD = CB(等线段共点C)

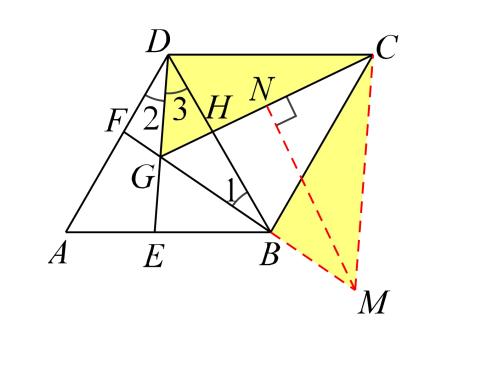

∴可以考虑将△CDG绕点C逆时针旋转60°到△CBM ,也可将△CBG绕点C 顺时针旋转60°
注意:辅助线的叙述与三点共线
叙述一:将△CDG旋转到△CBM ,必须根据对角互补说明G、B、M三点在一条直线上;
叙述二:延长GB至M ,使BM=DG(保证了G、B 、M 三点在一条直线上),连接CM,此法只需要证明△CBM≌△CDG(SAS) ,从而证得△CGM是等边三角形.
∴
![d66cebff03200164d9413c5ca83eeb00.png](https://img-blog.csdnimg.cn/img_convert/d66cebff03200164d9413c5ca83eeb00.png)
∴③正确
![a5ea338db3302570a5c669894bea6980.png](https://img-blog.csdnimg.cn/img_convert/a5ea338db3302570a5c669894bea6980.png)

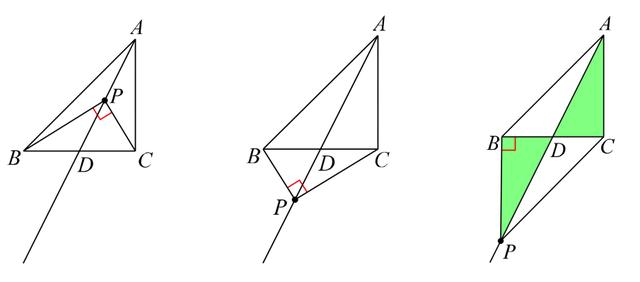

4.(2019)如图,在△ABC中,∠ACB=90°,AC=BC=6,点D为BC的中点,点P是射线AD (与A重合)上的一个动点,则当△PBC为直角三角形时,AP的长为 .
![c09c1f3ef4714cd5c59ac218e32a17ee.png](https://img-blog.csdnimg.cn/img_convert/c09c1f3ef4714cd5c59ac218e32a17ee.png)

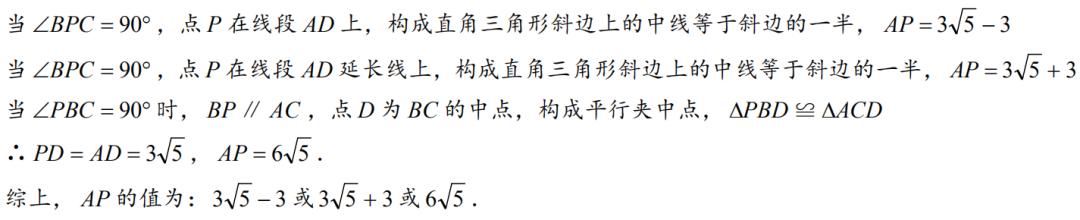

【分析】
∵点P是射线AD上的一点,且不与A重合,
∴∠BCP=90°
∵∠ACB=90°,AC=BC=6,点D为BC的中点,
∴
![392f82a3fd9d12c081b763eaf250dbe3.png](https://img-blog.csdnimg.cn/img_convert/392f82a3fd9d12c081b763eaf250dbe3.png)
![aded739c4965b59b36bc998300ae8e45.png](https://img-blog.csdnimg.cn/img_convert/aded739c4965b59b36bc998300ae8e45.png)
![19d602fb8a45fabc1b5e20c917056a92.png](https://img-blog.csdnimg.cn/img_convert/19d602fb8a45fabc1b5e20c917056a92.png)
![c49fb7bfb0ea3a6b0fbfbcf22d1805ea.png](https://img-blog.csdnimg.cn/img_convert/c49fb7bfb0ea3a6b0fbfbcf22d1805ea.png)
四、典型练习
![6400b5eeb6f13bf0c18bec37c4bdf729.png](https://img-blog.csdnimg.cn/img_convert/6400b5eeb6f13bf0c18bec37c4bdf729.png)
![4ff7981a4047fc641503704b74d7c4e7.png](https://img-blog.csdnimg.cn/img_convert/4ff7981a4047fc641503704b74d7c4e7.png)

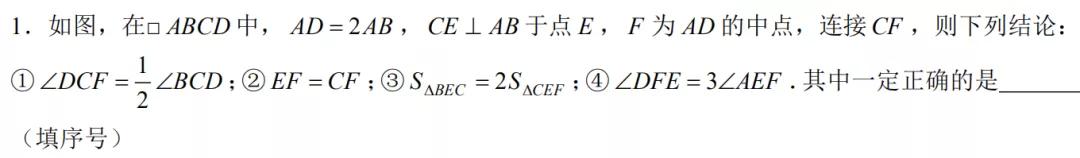

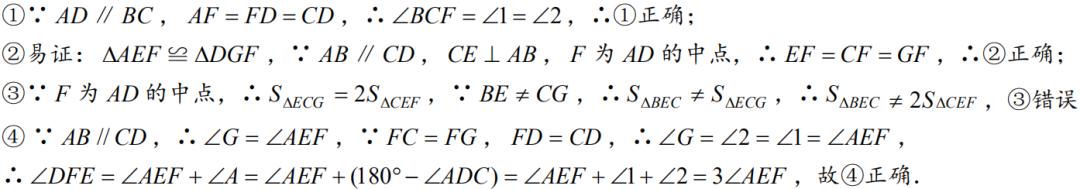

【思路分析】
本题给出F为AD的中点,结合平行四边形提供的对边平行,故考虑“平行夹中点”,借助全等转移边、转移角.
![2814adee0c2640002f7eeb1a80ff3707.png](https://img-blog.csdnimg.cn/img_convert/2814adee0c2640002f7eeb1a80ff3707.png)
综上,其中一定正确的是①②④.
![a1ac971c95750634829d428d6184d80c.png](https://img-blog.csdnimg.cn/img_convert/a1ac971c95750634829d428d6184d80c.png)
![1e7d6054043e3f1e26d23076fa3eb4d2.png](https://img-blog.csdnimg.cn/img_convert/1e7d6054043e3f1e26d23076fa3eb4d2.png)
![bf9bc7afa65c2ec63a5f5fe242bb2f34.png](https://img-blog.csdnimg.cn/img_convert/bf9bc7afa65c2ec63a5f5fe242bb2f34.png)

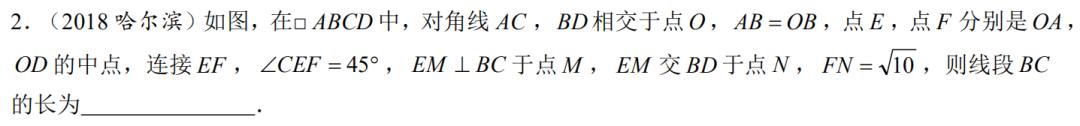

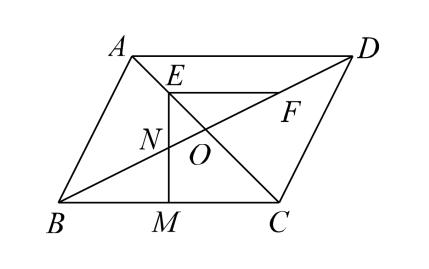

【思路分析】
本题给出AB=OB ,点E是OA的中点(等腰+中点构三线合一)
∴连接BE得BE⊥ AC
![b26bc1a0d37273b6e799be2f071150ae.png](https://img-blog.csdnimg.cn/img_convert/b26bc1a0d37273b6e799be2f071150ae.png)
![c408d7f80eeebd58732f3dc1554058ae.png](https://img-blog.csdnimg.cn/img_convert/c408d7f80eeebd58732f3dc1554058ae.png)
![43ac854a0a480b9641fb405243563932.png](https://img-blog.csdnimg.cn/img_convert/43ac854a0a480b9641fb405243563932.png)

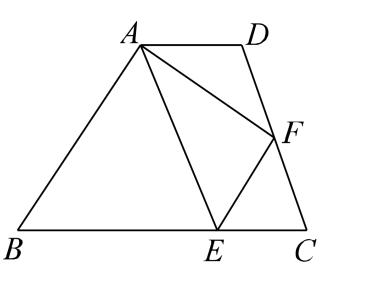

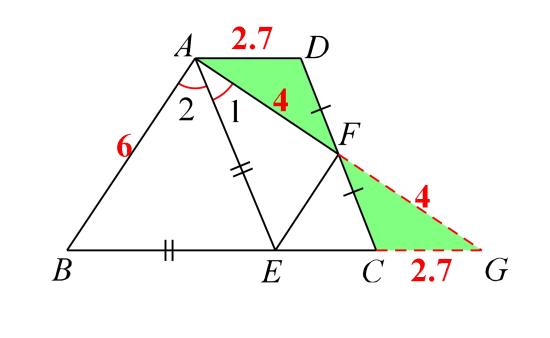

3.如图,在梯形ABCD中,AD∥BC ,点E在BC边上,AE=BE ,F是CD边的中点,且AF⊥AB .若AD=2.7 ,AF=4,AB=6,则CE的长为 .
![ca709761952afd7d50a56097539e96e9.png](https://img-blog.csdnimg.cn/img_convert/ca709761952afd7d50a56097539e96e9.png)
【思路分析】
本题给出AD∥BC,F是CD边的中点,这是很典型的“平行夹中点”
∴延长AF,BC交于点G ,易证△ADF≌△GCF,
∴AF=FG=4 ,
∵AF⊥AB ,
∴由勾股定理可得BG=10.
∵AE=BE ,∴∠B=∠2 ,
∴∠B+∠G=∠1+∠2=90°,
∴∠1=∠G ,AE=EG=BE=5,
∴CE=5-2.7=2.3
![f2bc84c99eada8ae7470b0de27dd2970.png](https://img-blog.csdnimg.cn/img_convert/f2bc84c99eada8ae7470b0de27dd2970.png)
![627d303ad3b94ebb3fd6bf022e8b41e3.png](https://img-blog.csdnimg.cn/img_convert/627d303ad3b94ebb3fd6bf022e8b41e3.png)
![62789599103672207ed3b50f579203d6.png](https://img-blog.csdnimg.cn/img_convert/62789599103672207ed3b50f579203d6.png)
【思路分析】

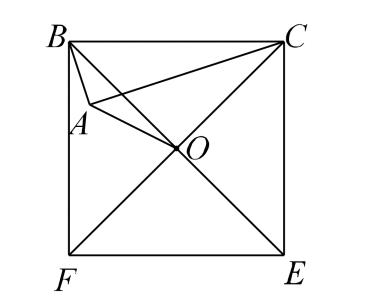

本题给出正方形内含有正方形结构,

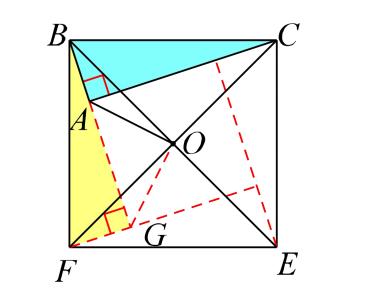

∴构造弦图易证:△ABC≌△GFB,
△AOB≌△GOF得OA=OG,∠AOG=90°,AG=12 ,
∴AC=GB=12+4=16
![7a522dd4f246fa3a0276df4804985a0f.png](https://img-blog.csdnimg.cn/img_convert/7a522dd4f246fa3a0276df4804985a0f.png)
![a05627945f5ba28790609bb339ca68d6.png](https://img-blog.csdnimg.cn/img_convert/a05627945f5ba28790609bb339ca68d6.png)
![e9a0eba9e54d2261ad66d10655102dd9.png](https://img-blog.csdnimg.cn/img_convert/e9a0eba9e54d2261ad66d10655102dd9.png)

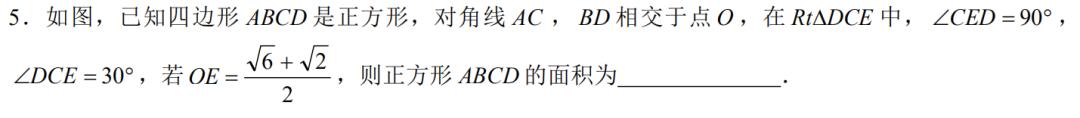

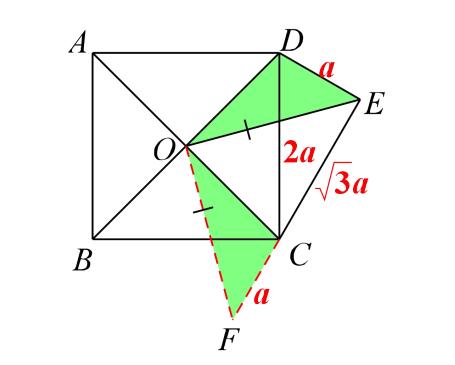

【思路分析】

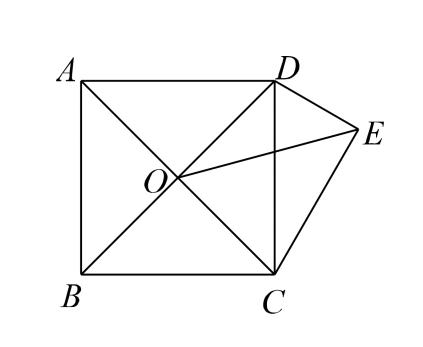

本题给出ABCD是正方形,∠CED=90° ,
∴∠COD+∠CED=180°,∠ODE+∠OCE=180° 构成对角互补,
∵OC=OD ,构成等线段共点,
∴可考虑将△ODE顺时针旋转90°
∴将OE顺时针旋转90°到OF,连接CF,易证△ABC≌△GFB ,
∴∠ODE=∠OCF,DE=CF,OE=OF
![351bef70cf765c0868e41f7c30556bbe.png](https://img-blog.csdnimg.cn/img_convert/351bef70cf765c0868e41f7c30556bbe.png)
![d2d3ea1a2d2d6a6fd4cd51853c752151.png](https://img-blog.csdnimg.cn/img_convert/d2d3ea1a2d2d6a6fd4cd51853c752151.png)

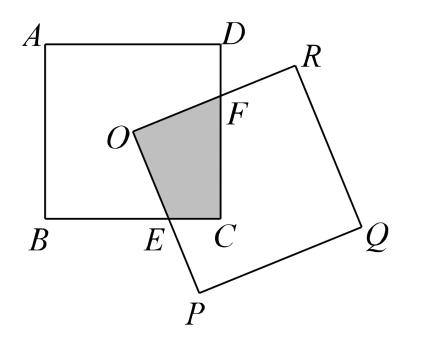

6.如图,两个边长均为2的正方形重叠在一起,正方形OPQR的顶点O与正方形ABCD的中心重合.给 出以下结论:
①四边形OECF 的面积为1;
②CE+CF=2;
③OE+OF=2;
④四边形OECF 的周长为4 .
其中正确的是 .(填序号)
![a388898c339760c31817e4fa4ed74ed4.png](https://img-blog.csdnimg.cn/img_convert/a388898c339760c31817e4fa4ed74ed4.png)

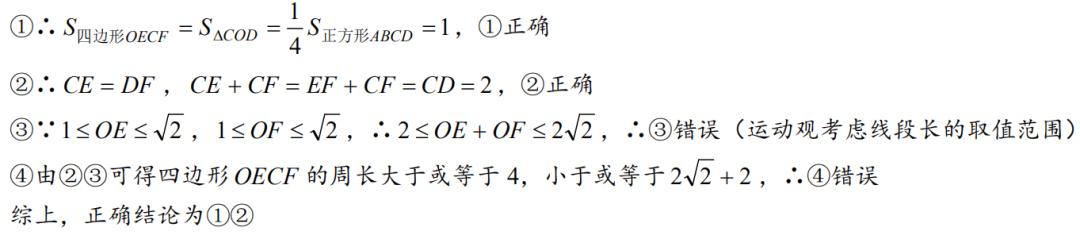

【思路分析】
本题给出正方形OPQR的顶点O与正方形ABCD的中心重合.

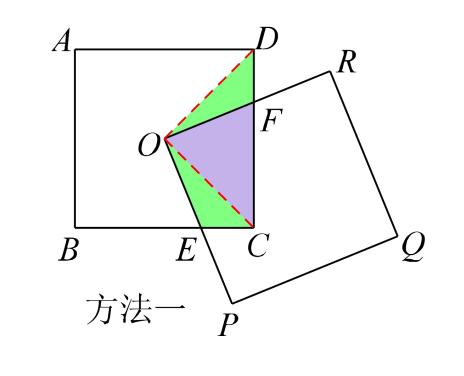

方法一:
∴∠EOF+∠ECF=90°+90°=180°(对角互补),连接OC、OD,△OEC与△OFD构成旋转型全等.
![4b65e9bfc7d8a44ea1a2ff11cc3536d3.png](https://img-blog.csdnimg.cn/img_convert/4b65e9bfc7d8a44ea1a2ff11cc3536d3.png)
![f7affd8980586937b81e2684760551af.png](https://img-blog.csdnimg.cn/img_convert/f7affd8980586937b81e2684760551af.png)

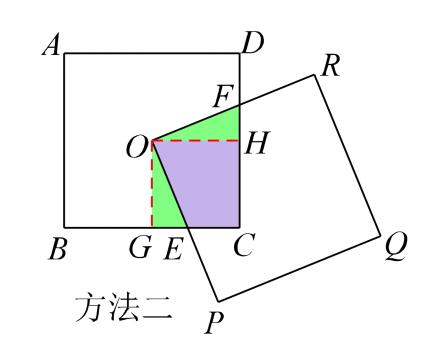

方法二:
∵∠EOF这个直角的两边不是水平线和铅垂线(称为斜直角),解决“斜直角”问题常用的方法就是“斜直角放正”(直角的两边由水平线和铅垂线构成),这种方法在直角坐标系中用得很多!
∴作OG⊥BC于G,OH⊥CD于H ,
易证△OGE≌△OHF,同样可得上述结论.
![f3dc5fafd3ba1a9bdfd05f94ca9b36df.png](https://img-blog.csdnimg.cn/img_convert/f3dc5fafd3ba1a9bdfd05f94ca9b36df.png)
![dd30dd59456b2989d3505d464d197271.png](https://img-blog.csdnimg.cn/img_convert/dd30dd59456b2989d3505d464d197271.png)
![f3b44adadd5e67a21eafd3f29abbe73d.png](https://img-blog.csdnimg.cn/img_convert/f3b44adadd5e67a21eafd3f29abbe73d.png)

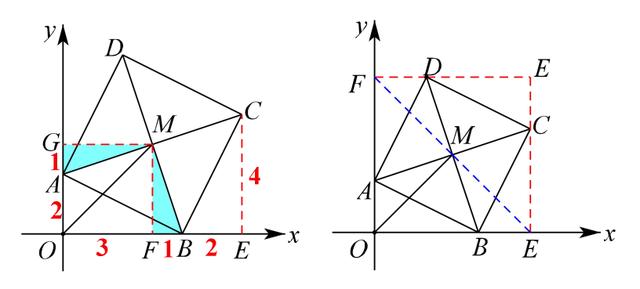

【思路分析】

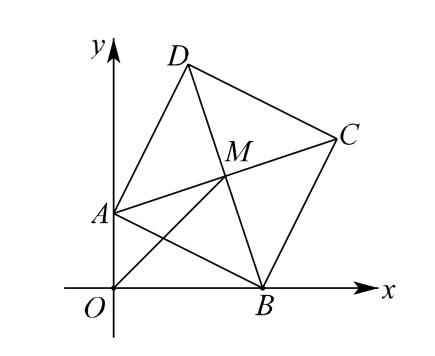

∠AMF是斜直角,可考虑“斜直角放正”,得△AMG≌△BMF ,
∴AG=FB,GM=FM
∴四边形OGMF是正方形,
OG=OF=3,AG=FB=1;
△OAB≌△EBC(三垂全等),
∴BE=OA=2,CE=OB=4,
∴点C的坐标为(6,4)构造弦图可得:△OAB≌△EBC(三垂全等),
△OME 是等腰直角三角形,
∴OE=6, BE=OA=2 ,CE=OB=4 ,
∴点C的坐标为(6,4)
![d008d99291d64bc5ef5ecccf2bbd0a66.png](https://img-blog.csdnimg.cn/img_convert/d008d99291d64bc5ef5ecccf2bbd0a66.png)

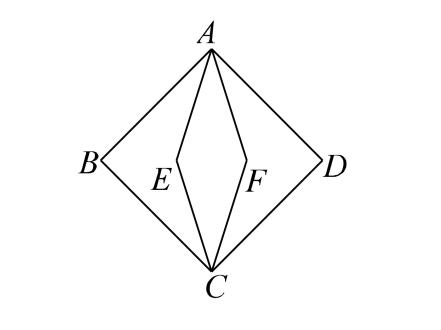

8.如图,正方形ABCD的面积为18,菱形AECF的面积为6,则菱形的边长为 .
![33fabde43a8aaa05fa281cd692576544.png](https://img-blog.csdnimg.cn/img_convert/33fabde43a8aaa05fa281cd692576544.png)

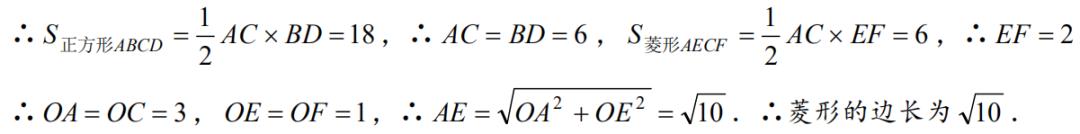

【思路分析】
本题给出正方形和菱形,他们的对角线都是互相垂直平分的,
∴连接BD,AC
![b1df8e820ca46ff38d079267b02a557a.png](https://img-blog.csdnimg.cn/img_convert/b1df8e820ca46ff38d079267b02a557a.png)
![1d61f66c2180fc473525c78f5f2fbf2d.png](https://img-blog.csdnimg.cn/img_convert/1d61f66c2180fc473525c78f5f2fbf2d.png)

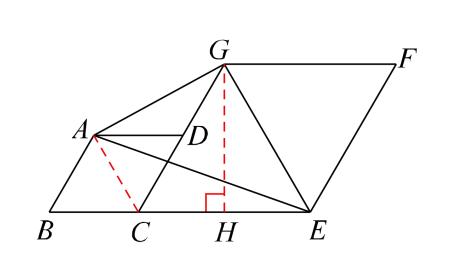

9.如图,四边形ABCD和CEFG都是菱形,连接AG、GE、AE,若∠F=60°,EF=4,则△AEG的面积为 .
![b6059ff9248151cadabe904ed9d2e65e.png](https://img-blog.csdnimg.cn/img_convert/b6059ff9248151cadabe904ed9d2e65e.png)
【思路分析】
本题给出两个锐角为60°的菱形,
∴连接AC,可得∠ACB=∠GEC=60° ,
∴AC∥BG,
∴
![e039bce5d105b10ac0292fe65973366b.png](https://img-blog.csdnimg.cn/img_convert/e039bce5d105b10ac0292fe65973366b.png)
(构造平行线造等底等高,平行转移)
![2c3c2bd3401c0fa4844653a6d0860ddd.png](https://img-blog.csdnimg.cn/img_convert/2c3c2bd3401c0fa4844653a6d0860ddd.png)

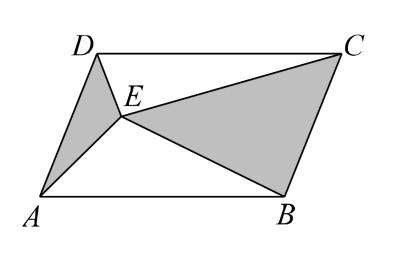

10.如图,E是□ABCD内任一点,若□ABCD的面积为8,则图中阴影部分的面积为 .
![18367fdf129e822df5db08fd754ff38e.png](https://img-blog.csdnimg.cn/img_convert/18367fdf129e822df5db08fd754ff38e.png)
【思路分析】

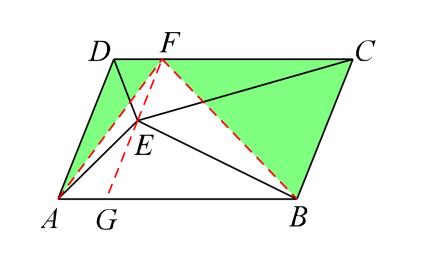

过点E作AD的平行线交AB于G,交CD于F,利用平行转移得:
![53aface6e50c4a9a77f27f0891240ef2.png](https://img-blog.csdnimg.cn/img_convert/53aface6e50c4a9a77f27f0891240ef2.png)
![846189987c88a7bfc0391c618f353867.png](https://img-blog.csdnimg.cn/img_convert/846189987c88a7bfc0391c618f353867.png)

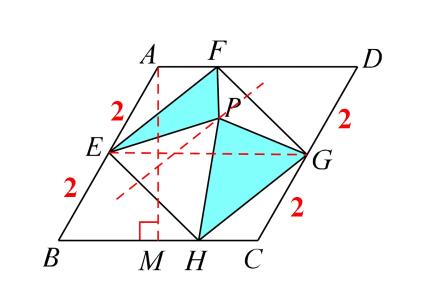

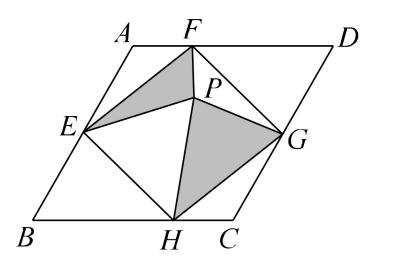

11.如图,在边长为4的菱形ABCD中,∠B=60°,点E,F,G,H分别在边AB,AD,DC,CB上,且AF=CH,BE=DG=2.P是直线EF,GH之间的任一点,连接PE,PF,PG,PH,则△PEF与△PGH的面积之和为 .
![483a22694425491e351b3fd56a2ad456.png](https://img-blog.csdnimg.cn/img_convert/483a22694425491e351b3fd56a2ad456.png)
【思路分析】
由已知易证△AEF≌△CGH,△BEH≌△DGF,
∴EF=GH,EH=FG
∴四边形EFGH是平行四边形,
∴由“三个一半,平行转化”知连接EG,过点P作EF的平行线
因此
![539516703d4ba4ad1f60cb30c98995dd.png](https://img-blog.csdnimg.cn/img_convert/539516703d4ba4ad1f60cb30c98995dd.png)
![de54c827a71bade4ff7cab6504c881fd.png](https://img-blog.csdnimg.cn/img_convert/de54c827a71bade4ff7cab6504c881fd.png)

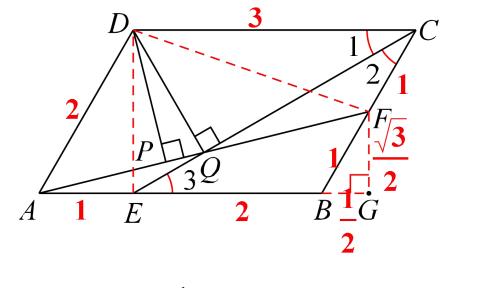

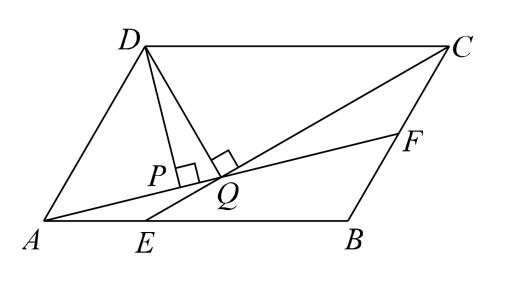

12.如图,在平行四边形ABCD中,AB:BC=3:2,∠DAB=60°,点E在AB边上,且AE:EB=1:2,F为BC边的中点,过点D作DP⊥AF于点P,DQ⊥CE于点Q,则DP:DQ的值为
![3876b29b53a6f556b27b9a7dd54b9b12.png](https://img-blog.csdnimg.cn/img_convert/3876b29b53a6f556b27b9a7dd54b9b12.png)
【思路分析】
∵DQ⊥CE,DP⊥AF,由“三个一半”得
![0b51ca69c93d13bb4ffbde7ba10000e6.png](https://img-blog.csdnimg.cn/img_convert/0b51ca69c93d13bb4ffbde7ba10000e6.png)
![f2bf21d5205257bbd1c02927ab44622e.png](https://img-blog.csdnimg.cn/img_convert/f2bf21d5205257bbd1c02927ab44622e.png)
(求两高之比,由面积公式转化为底边之反比)

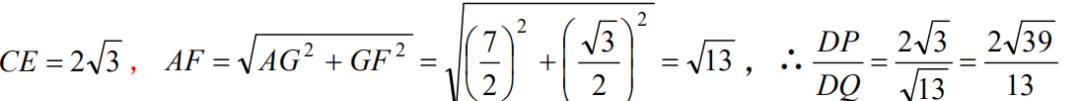

由已知数据求得:
![ea3a2635cba99249c613a6479cdc33b4.png](https://img-blog.csdnimg.cn/img_convert/ea3a2635cba99249c613a6479cdc33b4.png)
![54bf2be8ddff6f5d4706f9eb75c2747f.png](https://img-blog.csdnimg.cn/img_convert/54bf2be8ddff6f5d4706f9eb75c2747f.png)
![439203c1e08ae38e738cc2ddb3be269e.gif](https://img-blog.csdnimg.cn/img_convert/439203c1e08ae38e738cc2ddb3be269e.gif)
![c49fb7bfb0ea3a6b0fbfbcf22d1805ea.png](https://img-blog.csdnimg.cn/img_convert/c49fb7bfb0ea3a6b0fbfbcf22d1805ea.png)
五、重点提升

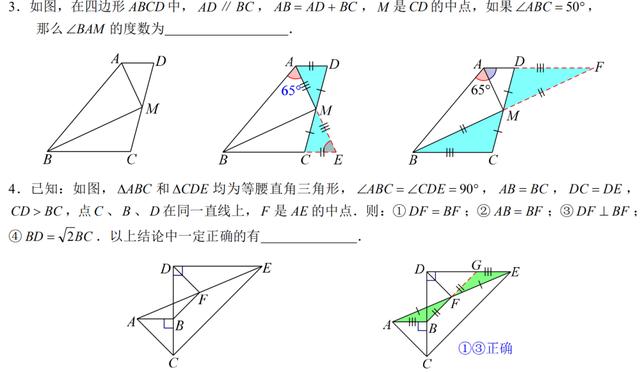

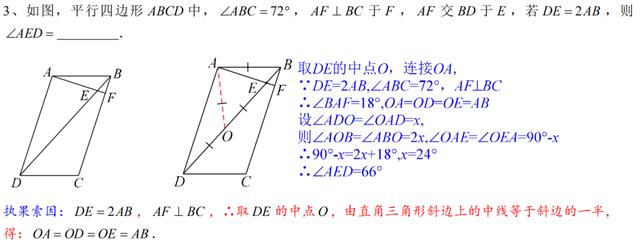

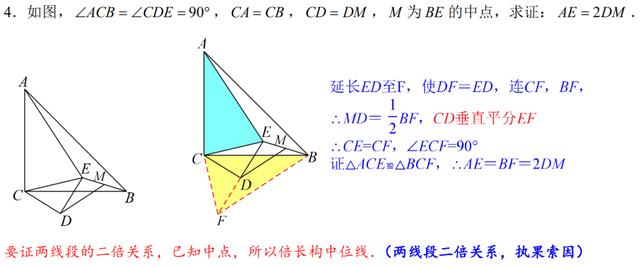

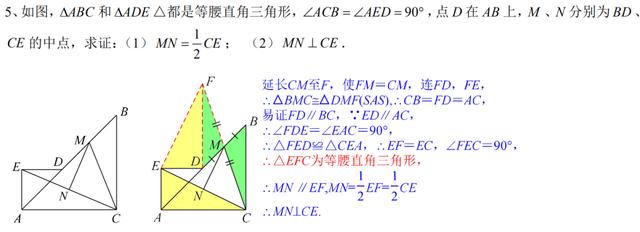

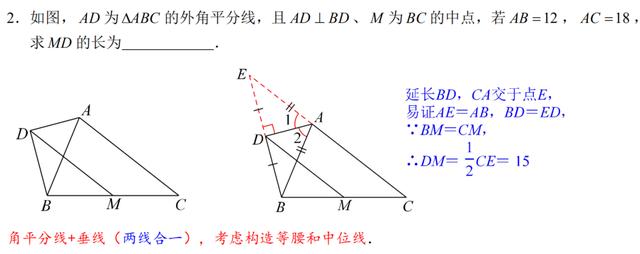

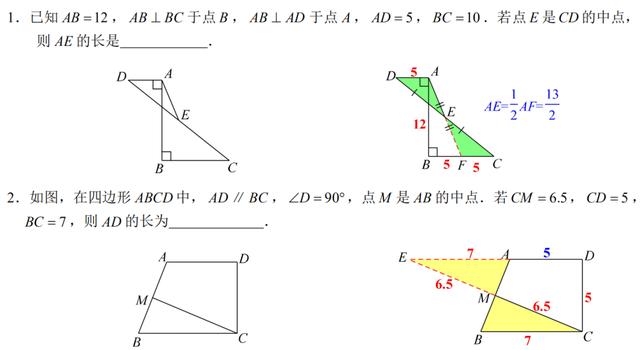

【中点结构】
![24184e1c71481aee64fafa4d06b3522c.png](https://img-blog.csdnimg.cn/img_convert/24184e1c71481aee64fafa4d06b3522c.png)
![eab0ae316c12d6dab549f523183530a3.png](https://img-blog.csdnimg.cn/img_convert/eab0ae316c12d6dab549f523183530a3.png)
![1de49337f45bed6ccdd05c92d3652e3a.png](https://img-blog.csdnimg.cn/img_convert/1de49337f45bed6ccdd05c92d3652e3a.png)
![4dfb6306c0c87446cd297de587d74f9e.png](https://img-blog.csdnimg.cn/img_convert/4dfb6306c0c87446cd297de587d74f9e.png)
![3ad31996497fa146e06f92816c4c3fc5.png](https://img-blog.csdnimg.cn/img_convert/3ad31996497fa146e06f92816c4c3fc5.png)
【垂直结构】
![dcf80d47874bcac9d0ccfbf9de0c5724.png](https://img-blog.csdnimg.cn/img_convert/dcf80d47874bcac9d0ccfbf9de0c5724.png)
![f02375b858f7893da5d66b34e3321d3c.png](https://img-blog.csdnimg.cn/img_convert/f02375b858f7893da5d66b34e3321d3c.png)
![9e5509d65f631f2c5ca32a2341999275.png](https://img-blog.csdnimg.cn/img_convert/9e5509d65f631f2c5ca32a2341999275.png)
![3ef69bfbb230b909472bb046894bdabc.png](https://img-blog.csdnimg.cn/img_convert/3ef69bfbb230b909472bb046894bdabc.png)
![03afa083c23c2f5c51e1e88eb10ba2c4.png](https://img-blog.csdnimg.cn/img_convert/03afa083c23c2f5c51e1e88eb10ba2c4.png)
