工作原理_压缩机工作原理动态图

压缩机发展方向

发展节能产品、节能技术、节能工艺；发展少污染、无污染、低排放产品和工艺；促进低碳发展、循环经济；减少资源消耗、节约资源；保护生态。

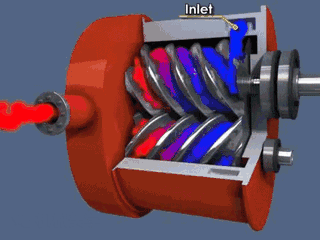

一、螺杆式压缩机工作原理

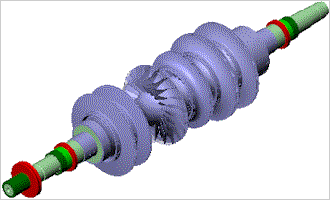

二、离心式压缩机

离心式压缩机又称透平式压缩机，主要用来压缩气体，主要由转子和定子两部分组成:转子包括叶轮和轴，叶轮上有叶片、平衡盘和一部分轴封；定子的主体是气缸，还有扩压器、弯道、回流器、迸气管、排气管等装置。

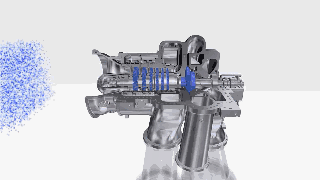

三、轴流式压缩机

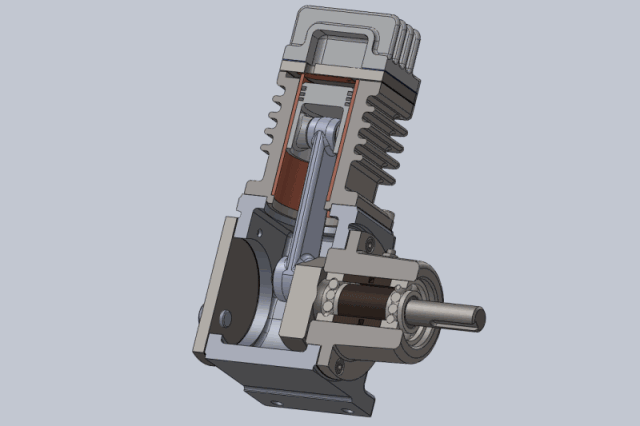

四、活塞式压缩机

活塞式压缩机工作原理：

压缩过程：活塞从下止点向上运动，吸、排汽阀处于关闭状态，气体在密闭的气缸中被压缩，由于气缸容积逐渐缩小，则压力、温度逐渐升高直至气缸内气体压力与排气压力相等。压缩过程一般被看作是等熵过程。

排气过程：活塞继续向上移动，致使气缸内的气体压力大于排气压力，则排气阀开启，气缸内的气体在活塞的推动下等压排出气缸进入排气管道，直至活塞运动到上止点。此时由于排气阀弹簧力和阀片本身重力的作用，排气阀关闭排气结束。

五、滑片式压缩机

滑片压缩机工作原理：

空气经由一过滤器及一调节比例阀而吸入，该调节阀主要用于调节空气缸转子，滑片形成的压力腔。转子旋转相对于气缸呈偏心式运转、阀片安装在转子的槽中，通过离心力将滑片推至气缸壁，高效的注油系统能够确保压缩机的冷却及润滑剂的最小损耗量，在气缸壁上形成的一层薄薄的油膜可以防止金属部件之间直接接触而造成磨损。

六、单螺杆压缩机

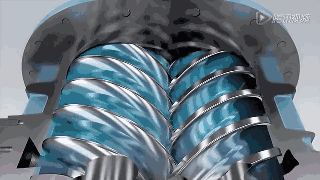

七.双螺杆压缩机

八 .半封装式压缩机工作原理 九.转子式压缩机

十.磁悬浮压缩机工作原理
