光纤配线架(Optical Distribution Frame)用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。

ODF主要特点：

●全模块化设计，全正面化操作；

●集熔接与配线于一体，最大限度的高密度化；

●可安装于19寸标准机架上；

●适用于带状和非带状光缆；

●可卡接式安装FC、SC、ST和LC等多种适配器；

●适配器与设备在30°卡接式安装，既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼操作方便，保护完善；

●光缆和尾纤均具有2m以上的盘储空间。

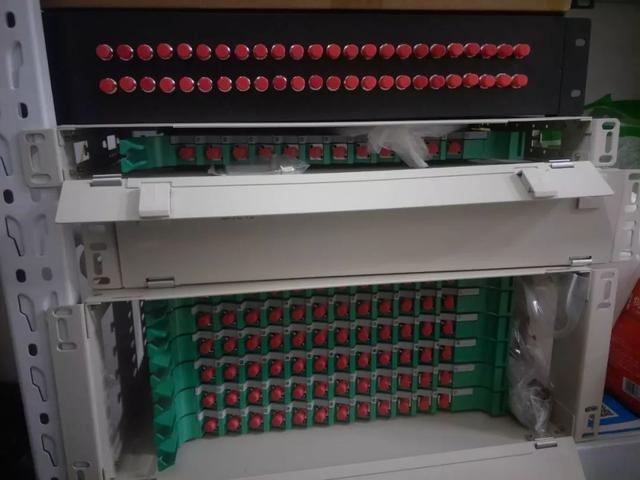

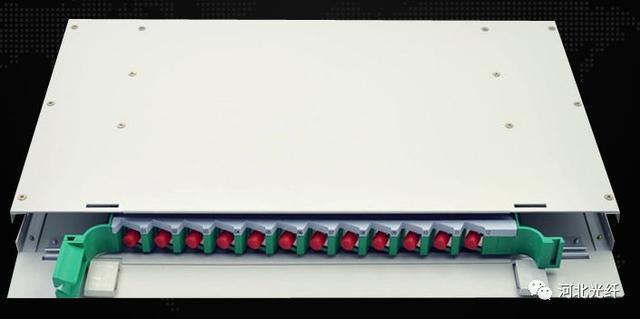

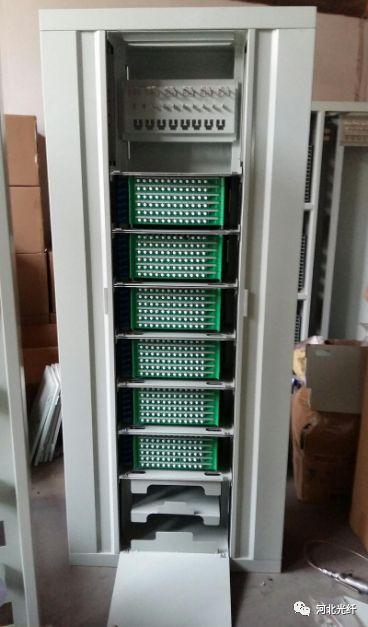

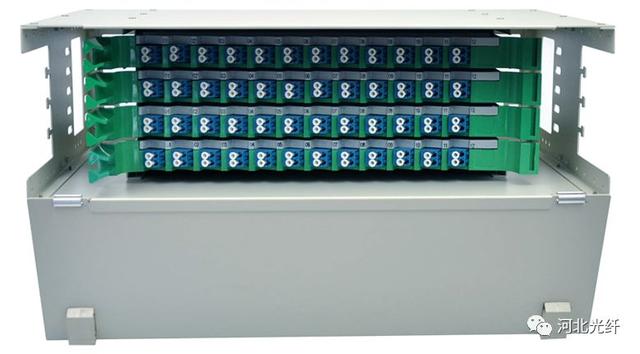

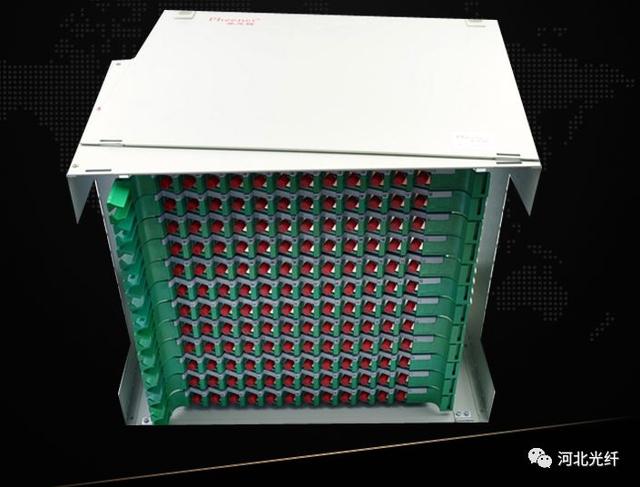

安装效果图

光纤配线架的特点

近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为光纤配线架的选型应重点考虑以下几个方面。

(1)纤芯容量

一个光纤配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。

(2)功能种类

光纤配线架作为光缆线路的终端设备应具有4项基本功能。

①固定功能 光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。

②容接功能 光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。

③调配功能 将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。

④存储功能 为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。

随着光纤网络的发展，光纤配线架现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到光纤配线架上。这样，既使这些部件方便地应用到网络中，又给光纤配线架增加了功能和灵活性。

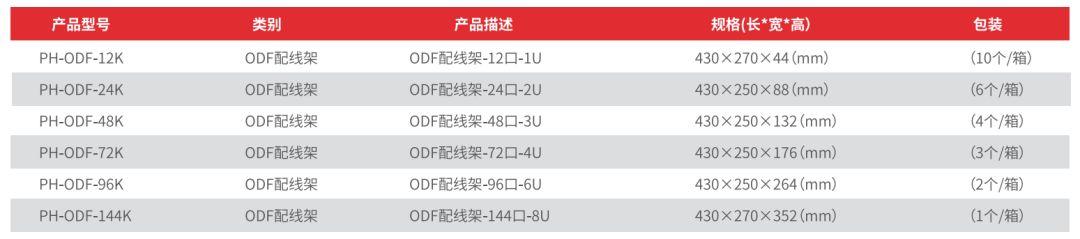

光纤配线架主要分为：12口光纤配线架、24口光纤配线架、48口光纤配线架、 72口光纤配线架、 96口光纤配线架、144口光纤配线架。

常见的ODF配线架芯数有：

12芯

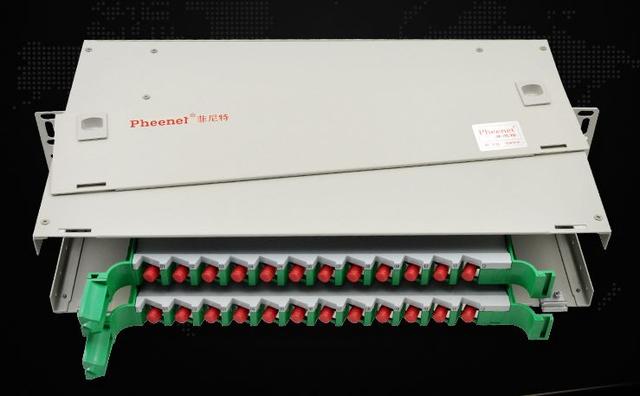

24芯

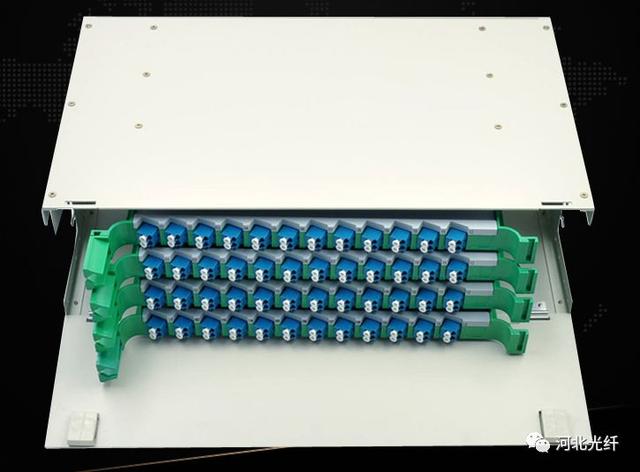

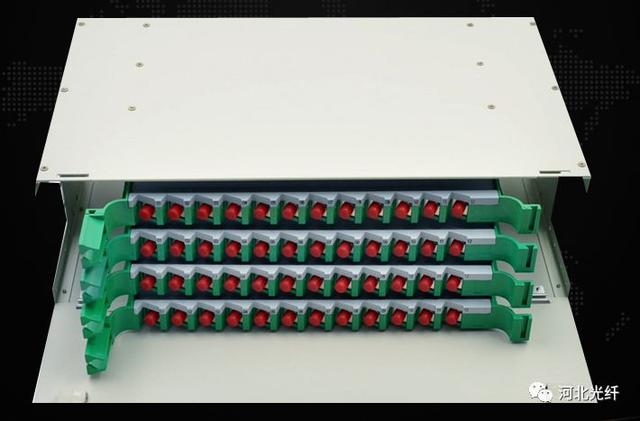

48芯

72芯

144芯

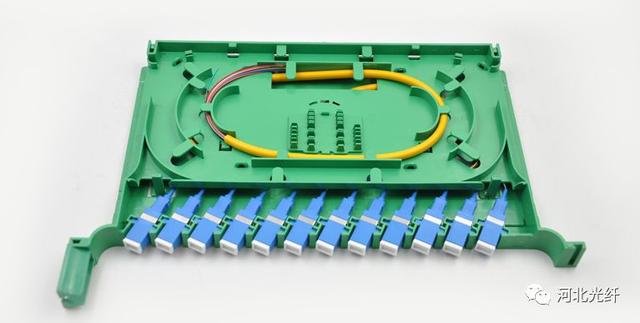

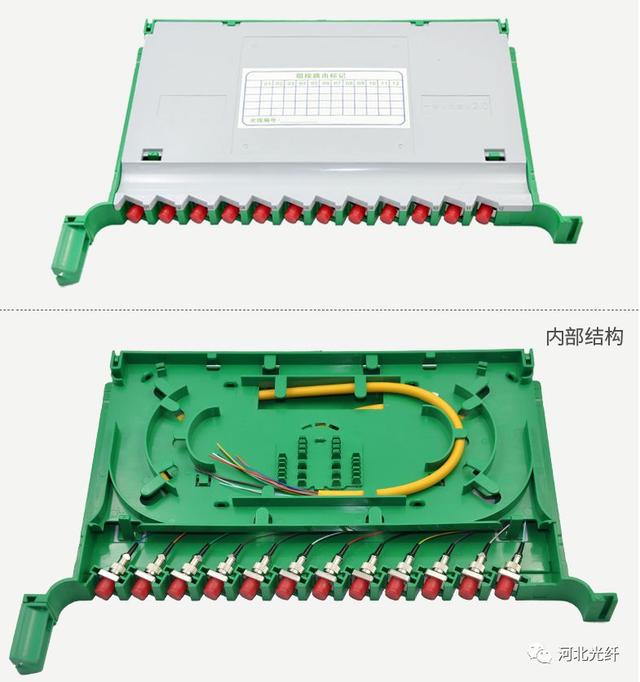

ODF中的盘纤盘

根据光缆及接口方式的不同，可选择的光纤耦合器有FC、ST、SC、LC等，光缆有室内外单模、多模、万兆OM3光缆。

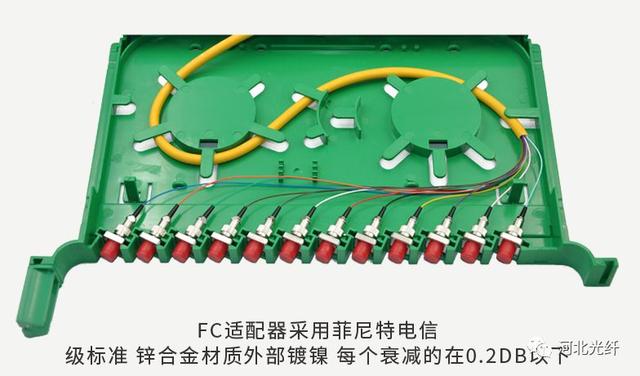

ＦC光纤适配器

SC光纤适配器

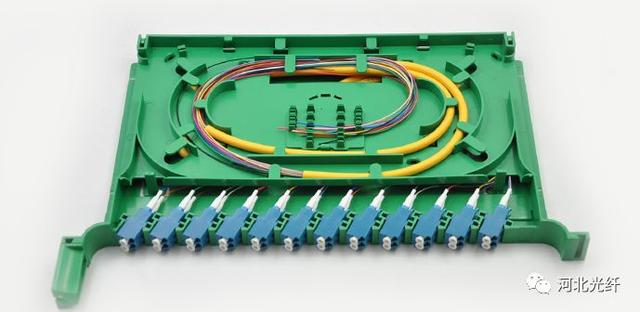

LC光纤适配器

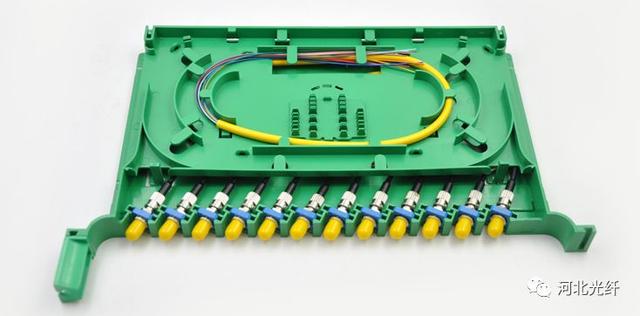

ST光纤适配器

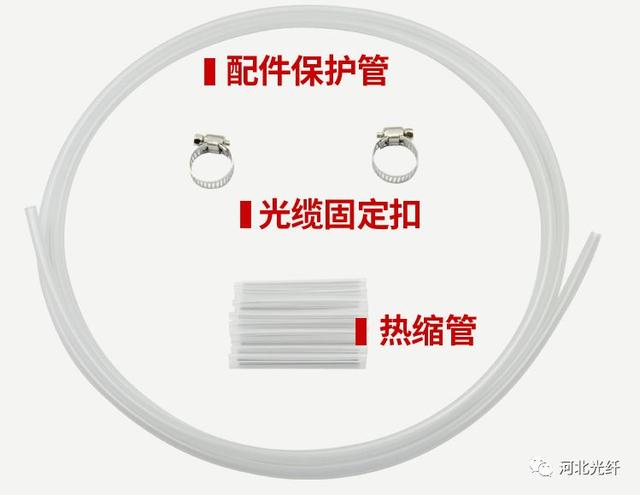

商品配件

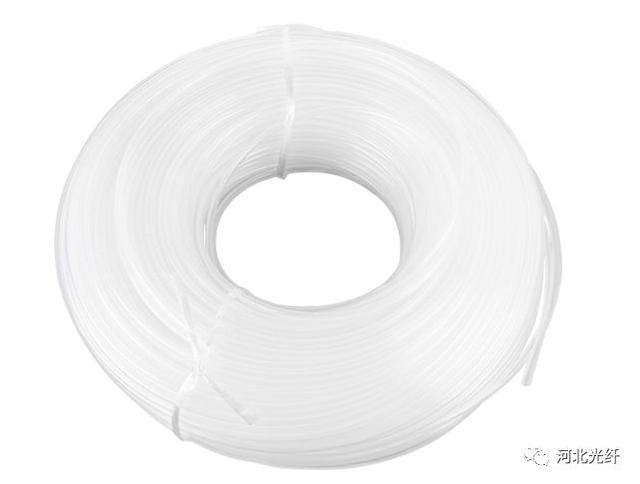

裸纤保护管主要用于配线架、光纤接箱内裸光纤段及裸纤开剥后纤芯的保护，能有效保护裸纤光纤不受到损坏。保护性好，不易折断。

主要形状:椭圆形、圆形、矩形;

运行温度：-55℃~100℃，最高使用温度120℃;

标准颜色：透明其他规格可按客户要求定做

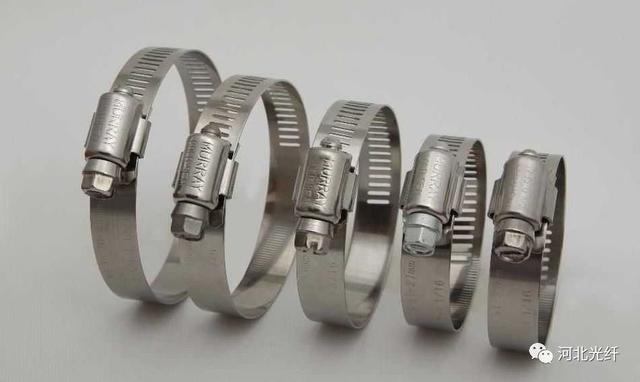

小卡箍：主要用于固定光缆。
