选型概要

目前，最常用的温度传感器是J型、K型、T型和E型热电偶。从系统级的立足点来看，温度传感器是否适合您的应用将取决于所需的温度范围、准确度、线性度、解决方案成本、功能、功耗、解决方案尺寸、安装法、还有必要支持电路的易设计程度。

测试方法及适用场景

下面给大家介绍一下不同温度传感器各自的连接方法及适用情况。

01

热电偶

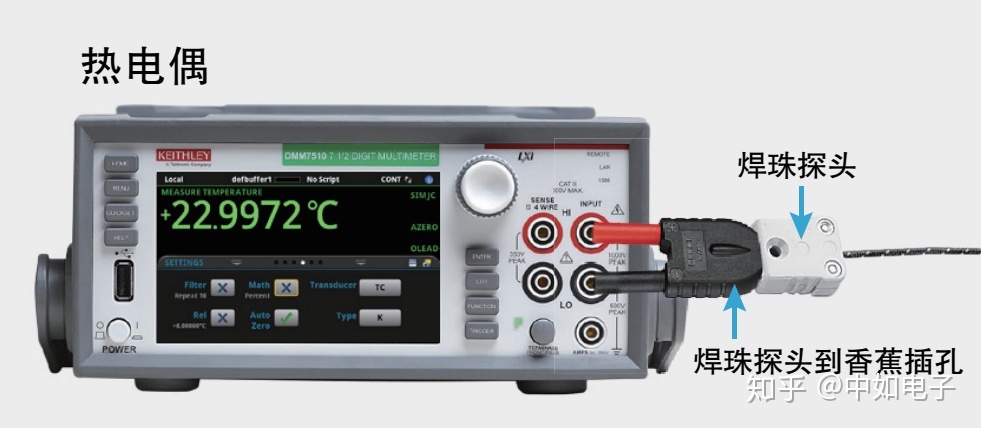

图丨热电偶连接方法

热电偶由两根异种金属线焊接在一起形成一个结。在信号线的另一端，通常作为输入仪器的一部分，是另一个称为参考结的结点，其对环境温度进行电子补偿。热电偶简单、有极高的温度能力，然而，由于需要特殊的延长线和参考结补偿，将它们设计到系统中变得复杂。

02

RTD

2线制RTD会带进引线电阻，误差较大，因此只适用于精度要求不高的场合。

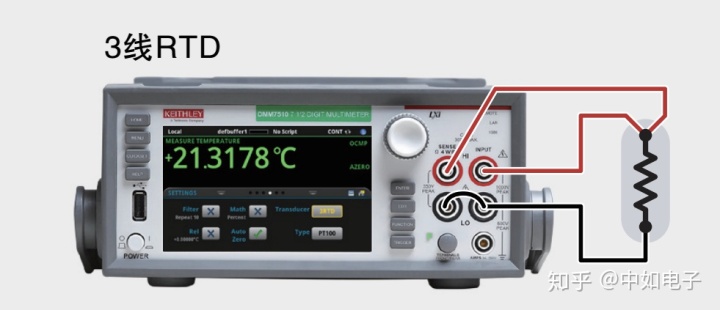

图丨3线制RTD连接方法

3线制RTD在2线制的基础上，从电阻一端引出第三条引线，可以很大程度上消除引线电阻的影响，测量精度高于2线制。


图丨4线制RTD连接方法

4线制RTD不仅可以消除引线电阻的影响,而且在连接导线阻值相同时,还可以消除该电阻的影响，一般用在实验室或精度要求高的场合。

03

热敏电阻

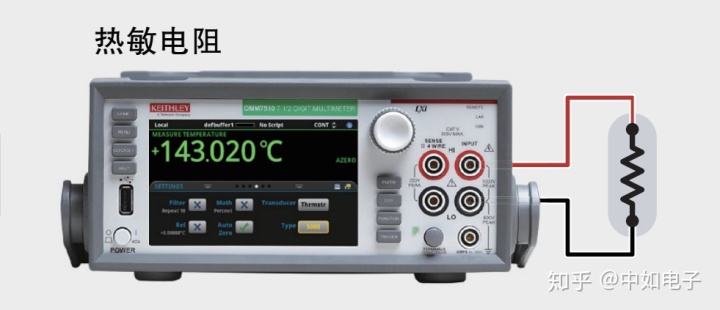

图丨热敏电阻连接方法

热敏电阻的灵敏度是RTD的许多倍，但有用的温度范围是有限的。适合点感应和快速响应（但请注意，许多RTD的时间常数比等效的热电偶快）

吉时利DAQ6510

吉时利系列DMMs万用表通常可以连接多种温度传感器。今天为大家介绍一下吉时利DAQ6510，它不仅具有广泛的温度测量范围，而且准确度高。

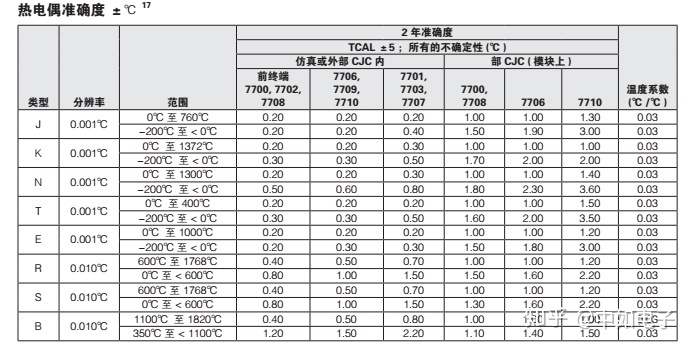

图丨DAQ6510与不同热电偶连接的测量范围

DAQ6510可以测量8种热电偶类型的信号，支持测温范围广：-200-1820℃。配置7700插入开关模块，通过冷端补偿CJC电路，可确保为测量热电偶的所有通道提供最大的准确度。

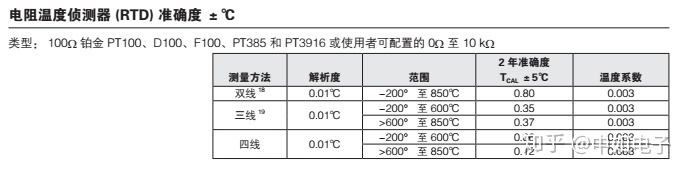

图丨DAQ6510与RTD连接的测量范围

DAQ6510支持2线、3线、4线配置，在使用4线RTD时，准确度可达到0.06℃。

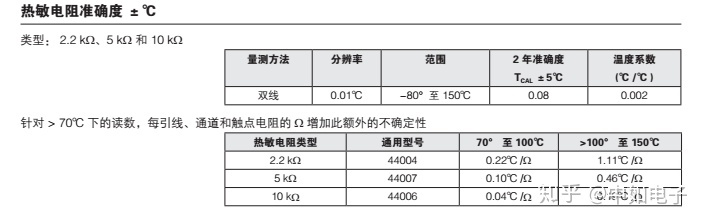

图丨DAQ6510与热敏电阻连接的测量范围

如果想在更窄的温度范围内获取更准确的温度读数，可以根据测试需求，使用对应阻值的热敏电阻器。

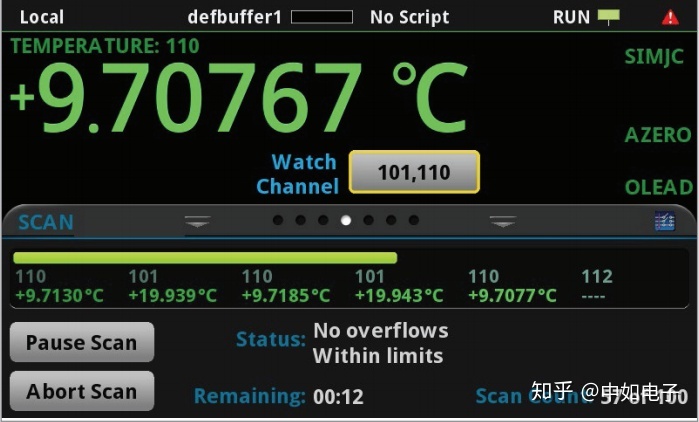

扫描状态屏幕


交互状态屏幕

DAQ6510可以使用扫描状态连续监测各条通道，状态屏幕显示已经完成的测试百分比、已经完成的扫描数量、选择监测的通道、是否有任何测量超出范围。使用DAQ6510还能在测试进行过程中，同时与仪器交互，可以通过表格查看数据，也可以在示图中显示数据。

选择合适的温度传感器，搭配DAQ6510可以助您迅速简便地监测测试状态并查看数据。
