  变增益放大器是 GPS 接收机中的一个关键模块,它与反馈环路组成的自动增益控制电路为模/数转换器(ADC)提供恒定的信号功率。模拟信号控制增益的 VGA 增益连续变化,但是线性度较差。

  这里采用电阻形式的负反馈的放大器来设计一个 0~30 dB 增益变化的中频可变增益放大器,VGA 的增益 并不取决于工艺、电压和温度等因素对电阻、MOS 管开关的影响,增益误差在各个工艺角下都小于 5%。

  1、可变增益放大器原理

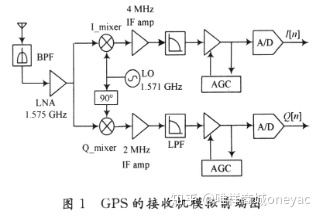

  模拟电路需要对信号进行放大或衰减,这一功能可由可变增益放大器(VGA)实现。它在无线通信的收/发信机模拟前端中,起着至关重要的作用。图 1 是用于 GPS 的接收机模拟前端图。处于基波频率的 VGA 补偿射频模块和中频模块的增益衰减;VGA 将输出信号放大到 A/D 转换器需要的幅度。AGC 环路改变接收机的增益,调整各级信号动态范围,稳定输出信号功率的作用。


  对于 VGA 电路,IIP3 和 THD 是重要的指标,因为它的输出信号幅度很大。其次,为了实现宽增益范围调节,同时保持不同增益输入功率下恒定的输出建立时间,要求 VGA 的增益与控制电压成 dB 线性。VGA 增益步长越小越 ,则对 ADC 的要求越降低。在文中,数字控制的 VGA 电路提供了 30 dB 的增益控制范围,使用 7b 控制增益大小,所耗面积和功耗小。

2、可变增益放大器结构与性能比较

  VGA 主要分为开环和闭环两种结构。一种常见的开环结构是文献[1]采用的 Gilbert 结构,如图 2 所示电路。Ms 上加一个基准电压,电压 Vc 控制耦合电流的大小,起到改变增益的作用。但是此结构电路堆叠了四层电路,限制了输出电压的摆幅,而且此电路不能实现指数增益的控制。这些运用 广泛的开环结构中,可变增益放大器主要基于简单差分,或者是伪差分对,使用源极反馈技术,模拟乘法器和使用二极管连接的 MOS 管作为负载等技术。这些结构 的问题就是线性度和失真度的问题。

  因为负反馈电路具有稳定输出,降低非线性失真的作用,所以闭环结构呈现更好的线性度。常见的闭环电路结构中的 VGA 使用电阻阵列实现增益控制,例如将电阻和 MOS 管串联,控制 MOS 管开关的通断状态实现阻值的变化,进而改变放大器的增益。因为继承电路中的电阻、MOS 管开关都受到工艺、电压、温度的影响,难以实现 的阻值,所以 PGA 的增益 有限。文献[9]使用电流分割技术,实现了 的增益控制,文献[10]对电阻网络进行了改进,但是这些电路复杂,额外电路也增加了功耗。这里在没有增加任何设计复杂性的情况下,实现了较为 的增益控制。

  3、高性能 VGA 结构和实现

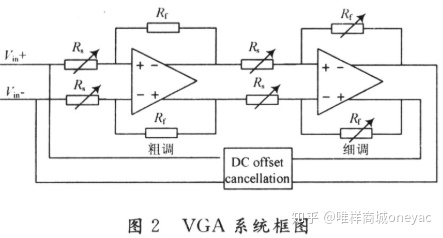

  为了达到要求的增益控制范围和步长,使用两个级联的 VGA。 个部分的 VGA 实现 6 dB 步长的增益控制,另一个部分实现精准的 O.5 dB 步长。因此整个 VGA 实现了粗调和细调(见图 2)。


  当运算放大器的增益足够大时,闭环 VGA 的增益等于两个电阻的比值:Gain=-Rf/Rs,改变电阻可以实现增益的变化。粗调的阻值变化很大,改变反馈 Rf,会影响粗调输出节点的极点;电阻 Rs 可变,它对前级将形成变化的负载效应。选择改变 Rs,在前级增加缓冲电路进行隔离。

  首先进行 级 6 dB 步长增益的考虑:取 Rf=R0,Rs=R1,实现 3 dB 的增益,那么 Rf 不变,Rs=2R1,则实现 9 dB 的增益。同理:当 Rs=4R1,实现 15 dB 增益;当 Rs=8R1,实现 21 dB 增益;当 Rs=16R1,实现 27 dB 增益。

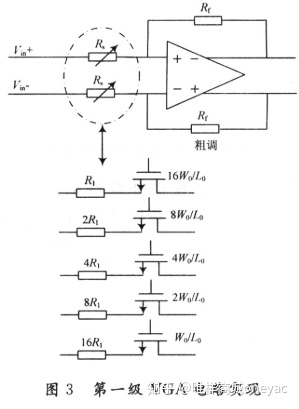

  为了更好地匹配,对与电阻串联的 MOS 管开关尺寸按图 3 比例设计,Rs 等于 MOS 管的导通电阻和多晶硅电阻,MOS 导通电阻与 W/L 成反比。


  再考虑第二级 O.5 dB 步长增益可以发现,O.95 转化为 dB 值等于 -0.445 5 dB。0.9 为 -0.915 dB,0.85 为 -1.412 dB,O.8 为 -1.938 dB,0.75 为 -2.499 dB,O.7 为 -3.098 dB。1~0.7 之间 O.05 的间隔对应于 dB 中基本接近于 0.5 dB 的间隔。使用这个规律,设计可以如下:

  两级 VGA 就可以实现 O~29.5 dB(2.5 dB+27 dB=29.5 dB)增益控制,且步长可以比较精准地达到 O.5 dB。由于设计中用的都是电阻的相对值,所以电阻、MOS 管开关都受到工艺电压和温度等因素 VGA 的增益 的影响会很小。

  如图 4 所示,可变电阻 R1 是用多晶硅电阻和工作在晶体管区的 MOS 开关来实现的。开关电阻通常被用在低失真可调模拟模块。MOS 晶体管的非线性将产生谐波以及交调失真,这将会降低整个电路的线性度。在文献[11]中,推导出一个近似的公式来接近开关管的非线性特性。

  输入电压 Vin 被转换成非线性电流 Iin 流入电流模式的 VGA 放大器。在弱非线性网络中,已经使用 Vol-terra 级数推导出非线性谐波失真(HD2 和 HD3)。

  式中:Vin 是输入的电压的峰值;R1 等于 R1α+Rds 的总和;α2,α3 是二次、三次非线性系数。因此如果把开关管放置在运放的虚地端(即运放的输入端),则 HD2 和 HD3 近似等于 0。

  4、版图与后仿真结果

  是用 SMIC 0.18μm CMOS 工艺实现的 VGA 版图,芯片面积为:510μm×160μm,整个版图包括 VGA 部分,直流偏移消除模块,和 CMOS 源极跟随缓冲电路,恒定 Gm 的偏置电路。

  给出了 VGA 在 Candence 环境下用 Spectre 工具模拟得到的后仿真结果。图 6 为输入阶越跳变,得到的输出瞬态响应曲线。

 为不同的数字增益设置对应的 VGA 增益。图 8 是放大器不同增益的频域响应。其增益从 0 dB 变化到 29.5 dB,其中 0.5 dB 一档。

  5、结 语

  本文介绍一种 O.18μm CMOS 工艺实现,应用于 GPS 定位系统得可变增益放大器。文中巧妙地应用反馈系统中环路稳定性理论设计放大器;在增益步长的控制上,增益随 bit 线性化,并保证增益 不受工艺角偏差影响。仿真结果表明,该放大器适合在接收机模拟前端中使用。
