谐波失真(HD)

1. 某一固定信号经过电子元器件后会出现谐波信号，在现实世界中，渴望都是线性的系统。比如：某个信号经过运算放大器放大，理想情况下不应该出现其他谐波信号，但实际上有谐波信号出现，HD(harmonic distortion)在一定程度上衡量元器件或者系统是否为线性系统。

2. 总的来说，由于非线性元件所引起的输出信号比输入信号多出的额外谐波成分。比如运放输入5k 正弦波，通过分析运放输出会有10k、15k、20k等频率的信号，我们把这些信号称之为谐波信号，二次谐波、三次谐波、四次谐波；5k信号称之为基波信号。

3. 谐波失真：由于系统不是完全线性造成的，在许多实际场合中，仅考虑二阶和三阶谐波而不考虑更高阶谐波，所带来的误差已经可以忽略了，因为更高阶项的幅度往往大幅降低了，在系统中经常会研究总谐波失真情况

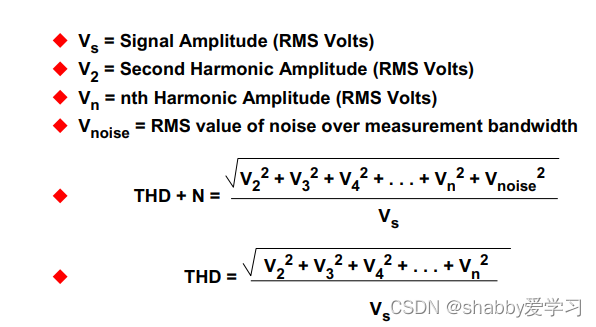

4. 总谐波失真(THD)为所有谐波(二阶、三阶、四阶等)的和方根值与信号方根值的比值。一般而言，在THD测量中，只有前五个或六个谐波是有意义的。。谐波失真的计算方法，目标谐波(二阶、三阶等)的均方根(RMS)值与信号电平均方根值的比值，一般通过功率计算。傅里叶变换后直接计算。


5. 影响因素：一般情况先，系统信号输入频率越高，发生谐波信号越严重。

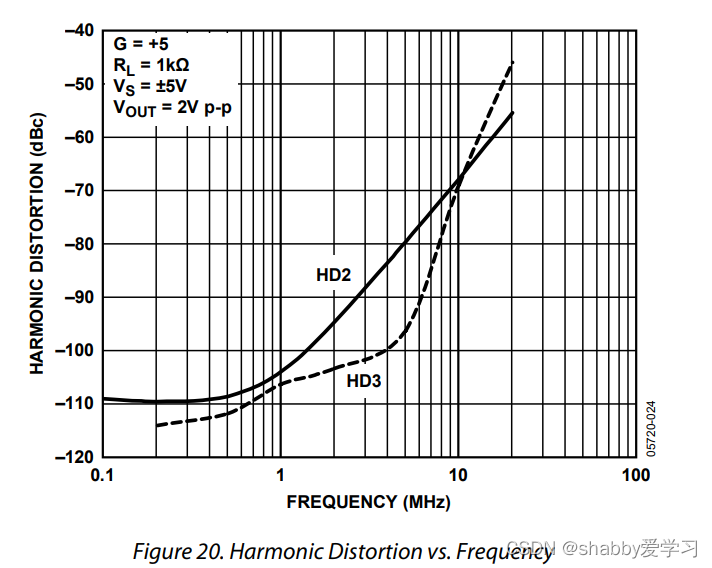

   1. 这是ADA4899运放输入频率和HD的关系，随着模拟输入频率增加，HD2、HD3逐渐增加，说明高频会引入大量的谐波信号。

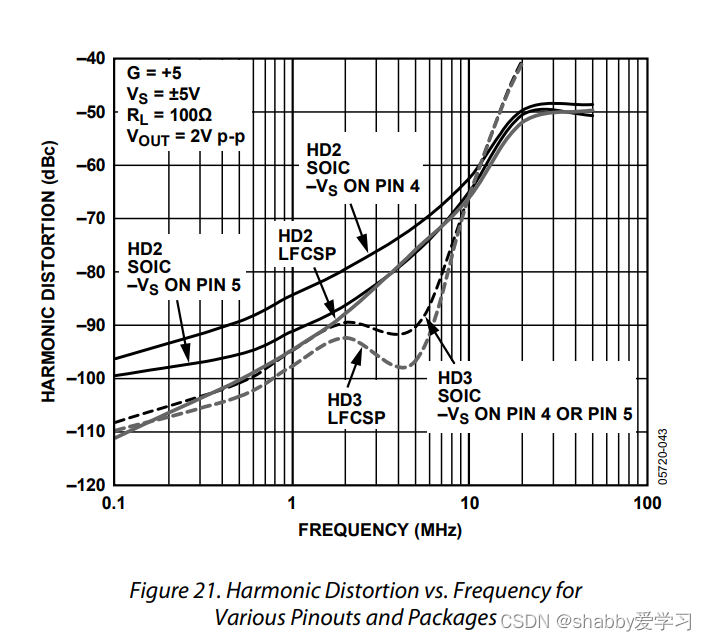

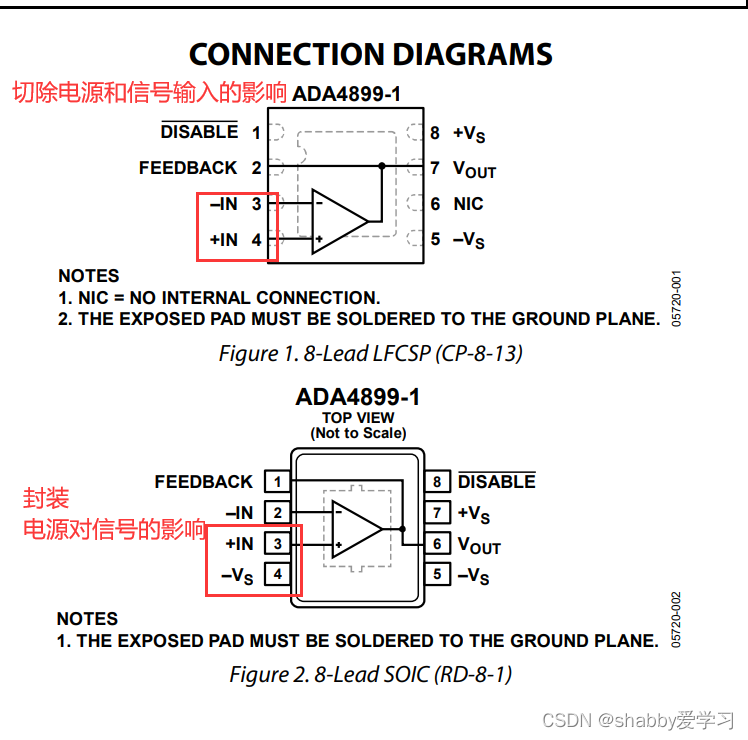

   2. 封装也会影响THD，ADA4899在低频率时相差10多db，两者的封装主要在电源引脚和信号输入端的影响。因此在选型时手册和封装要权衡。




6. HD和THD越小越好，说明系统的线性度好。
