当两个端子分别连接到另一个电阻器或电阻器的每个端子时，称电阻器并联连接在一起

与前一个串联电阻器电路不同，在并联电阻器中网络电路电流可以采用多条路径，因为电流有多条路径。然后并联电路被归类为电流分压器。

由于电源电流有多条路径流过，并联网络中所有分支的电流可能不同。然而，并联电阻网络中所有电阻器的电压降是相同的。然后，并联的电阻在它们之间有一个公共电压，对于所有并联的元件都是如此。

因此我们可以定义并联电阻电路作为电阻器连接到相同的两个点(或节点)并且通过其具有连接到公共电压源的多于一个电流路径的事实来识别的电阻器。然后在下面的并联电阻示例中，电阻 R 1 两端的电压等于电阻 R 2 两端的电压等于 R 3 的电压等于电源电压。因此，对于并联电阻网络，其给出如下：

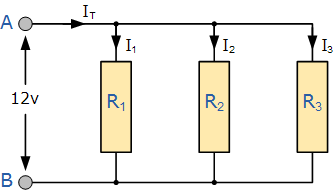

在以下电阻并联电路中的电阻 R 1 ， R 2 和 R 3 两个点之间并联连接在一起 A 和 B ，如图所示。

并联电阻电路

在之前的串联电阻网络中，我们看到了总电阻 R T 电路等于加在一起的所有单个电阻的总和。对于并联电阻，等效电路电阻 R T 的计算方式不同。

这里，倒数( 1 / R )各个电阻的值全部加在一起而不是电阻本身与代数和的倒数给出等效电阻，如图所示。

并联电阻方程

然后，并联连接的两个或多个电阻的等效电阻的倒数是各个电阻的倒数的代数和。
