镜像是云服务器实例运行环境的模板，包括操作系统和预装软件等配置。百度云为每个FPGA实例默认提供了专属公共镜像，用户可以按需选择适合的镜像类型。

概述

基于百度云自研的FPGA加速卡，提供了一套FPGA标准开发环境。您可以使用百度云提供的镜像工具包，在FPGA上开发与调试自己的业务功能，或者将已有的功能模块移植到FPGA加速卡上。

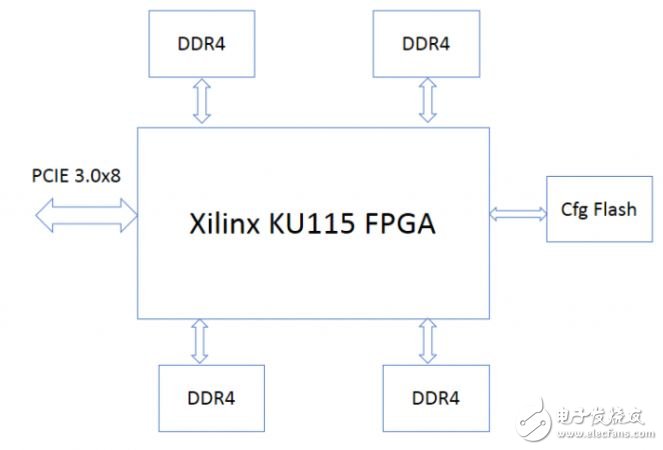

百度自研FPGA加速卡使用Xilinx 20nm KU115 FPGA。FPGA板卡带有4通道DDR4，每个通道72bit，带ECC，容量2GB，速率2400Mhz。FPGA通过PCIE 3.0x8和CPU相连。板卡的结构框图如下所示：

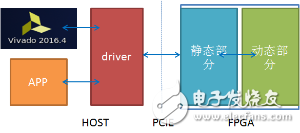

基于上面的FPGA板卡，百度还提供的FPGA标准开发环境，其系统结构如下图：

FPGA标准开发环境具有极大的灵活性：

您可以自行研发FPGA中动态部分的逻辑，包括KU115芯片的绝大部分资源，以及4个DDR4通道，让FPGA电路完成定制化的功能，

百度云提供驱动和应用参考设计，您只需修改软件侧的驱动和应用程序，调用FPGA完成特定的功能。

直接使用百度提供的工具包更换FPGA中动态部分的逻辑。

FPGA标准开发环境提供虚拟jtag工具，您可以使用vivado工具对FPGA进行调试。

FPGA 标准开发环境操作包括两部分：

FPGA软件驱动开发

以运行支持PE进行简单浮点向量加功能的示例程序为例：

1. 编译驱动，提供编译示例程序。

2. 运行示例程序。

FPGA逻辑开发

使用工具包开发和调试用户逻辑：

1. 使用Baidu_HW_design_toolkit编译实现您的动态逻辑。

2. 使用bin_pr_tools更换您的动态逻辑。

3. 使用Vivado对您的动态逻辑进行调试。

FPGA软件驱动开发

编译驱动

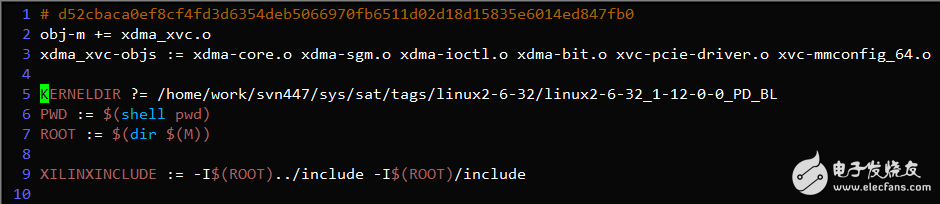

修改driver/Makefile中的KERNELDIR变量，使之指向当前内核的编译目录，一般为/lib/modules/$(uname -r)/build目录或/usr/src/kernels/$(uname -r)。

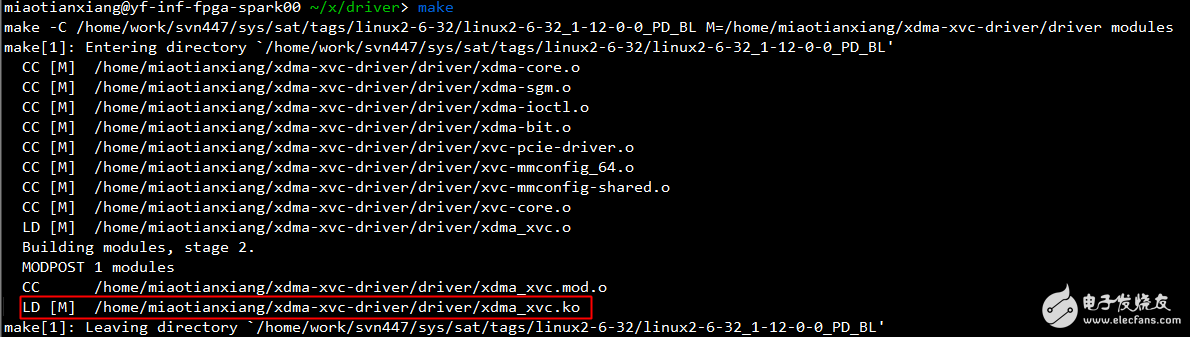

执行make，如果编译成功，当前目录下会生成xdma_xvc.ko驱动文件，如下图所示：

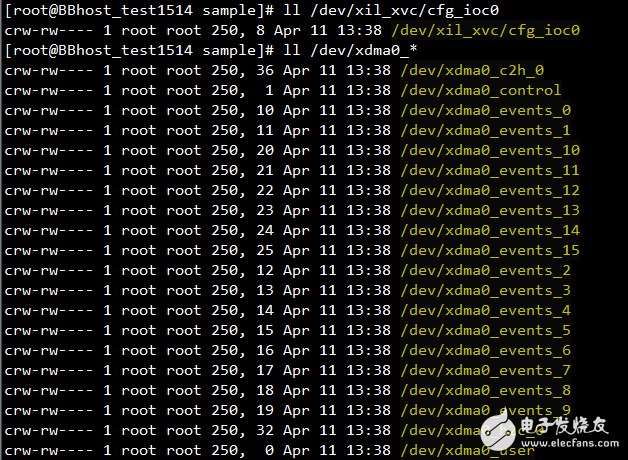

执行insmod xdma_xvc.ko，装载上一步生成的驱动文件，在/dev目录下会出现如下设备文件/dev/xil_xvc/cfg_ioc0。

编译示例程序

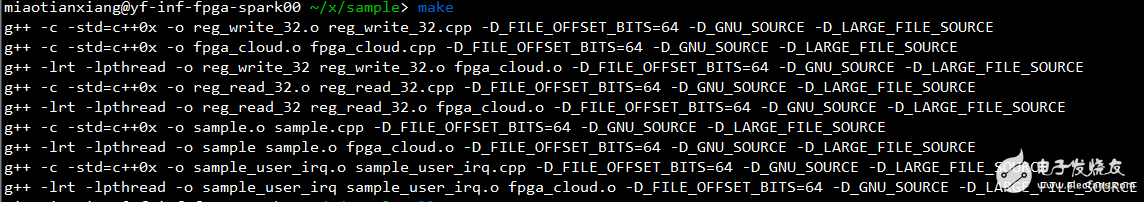

进入sample目录，执行make。如果编译成功，当前目录下生成sample、sample_user_irq等可执行文件，参见下图：

运行示例程序

执行./sample，输出如下结果，PE正确地执行了浮点向量加功能。sample使用轮询寄存器方式检查命令结果是否完成。

执行./sample_user_irq，输出如下结果，PE正确地执行了浮点向量加功能。sample_user_irq使用中断方式检查命令结果是否完成。

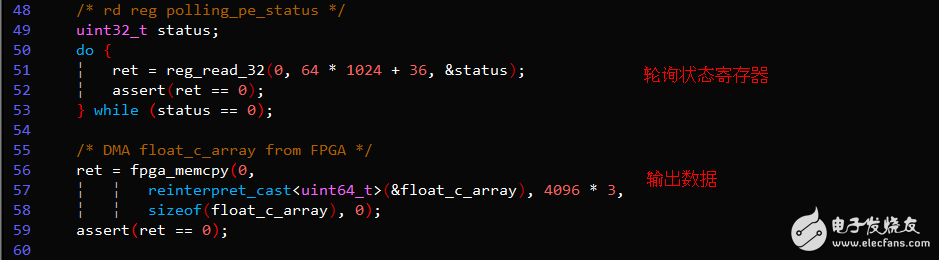

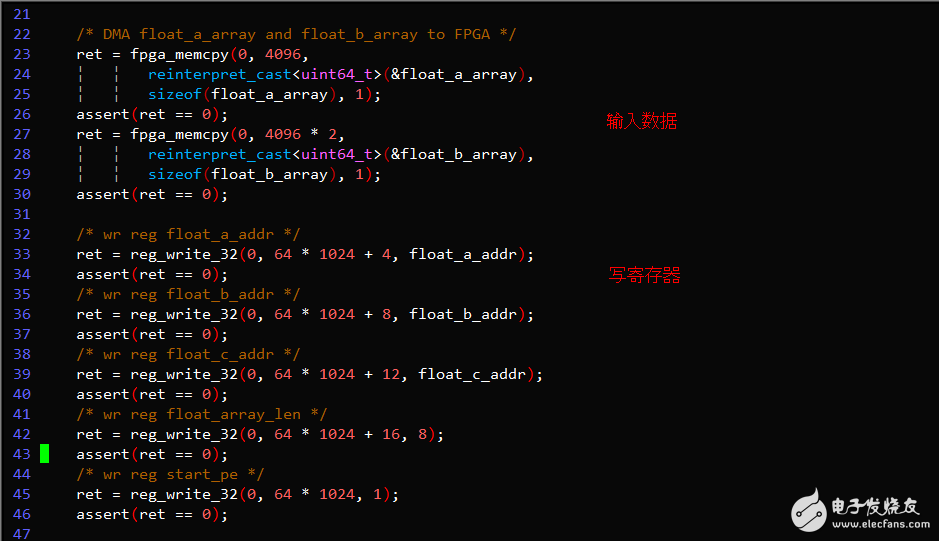

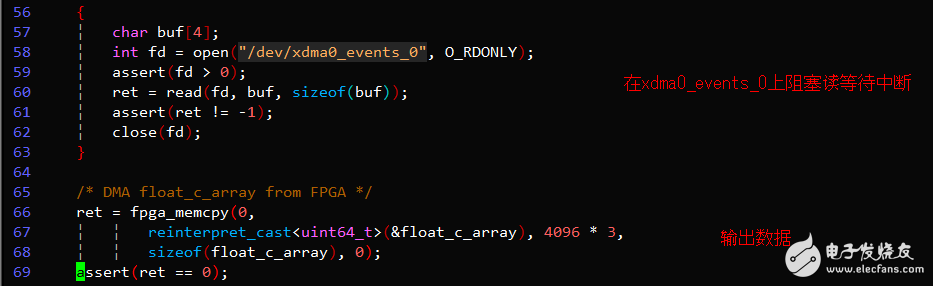

关键代码示例

FPGA逻辑开发

使用Baidu_HW_design_toolkit编译实现您的动态逻辑

“Baidu_HW_design_toolkit”工具包，帮助将您开发的动态逻辑实现在FPGA中。

“Baidu_HW_design_toolkit”提供FPGA硬件逻辑所需的环境，只需将自己逻辑所需的相关的文件(如rtl代码，ip核，xdc约束等)放入指定的路径，然后执行脚本，即可生成用于烧写FPGA云服务器的逻辑镜像文件。

“Baidu_HW_design_toolkit”包含了三个子文件夹，build，common_files和usr_files.

usr_files存放用户的工程设计文件。

common_files存放FPGA云服务镜像工程的一些通用设计。如静态逻辑的dcp，ddr约束等。通常情况下，不建议您修改common_files目录中的内容。

build存放制作FPGA云服务器逻辑镜像所要执行的脚本，如果您具备丰富的FPGA开发经验，可以根据自己的需要修改脚本。例如，用更加适合的布局布线策略管理您的工程实现。

“Baidu_HW_design_toolkit”提供了两种流程制作FPGA云服务逻辑镜像，需要准备不同的设计文件:

Non_IPI流程

这种方式比较类似传统的FPGA工程实现方式，您需要准备好动态部分逻辑(也就是rp_bd_wrapper.rp_bd_i)的设计文件放入usr_files指定的目录，然后执行build目录下的run_nonIPI.tcl脚本。

IPI流程

这种方式采用vivado IP Integrator制作云服务逻辑镜像的动态部分逻辑(也就是rp_bd_wrapper.rp_bd_i)。你需要准备好IPI的设计文件放入usr_files和build下指定的目录，然后执行build目录下的run_IPI.tcl脚本。

使用bin_pr_tools更换您的动态逻辑

“bin_pr_tools”工具包，是更换FPGA动态部分逻辑的必要工具。在使用该工具包前，您需要确保FPGA的驱动程序已经加载。然后运行bin_pr_tools目录下的”load_pr_bin.sh”脚本即可更换您的动态部分逻辑。

$sudo sh load_pr_bin.sh base ./ver2/ver2_pr_region_parTIal.bin

OK set decouple! ...

OK loading clear bin! ...

OK loading pr region bin! ...

OK unset decouple! ...

OK soft reset rp_bd ...

successfully load custom bitstream!

parTIal clear bin: ./base/base_pr_region_parTIal_clear.bin

parTIal bin: ./ver2/ver2_pr_region_partial.bin

found clear bin base_pr_region_partial_clear.bin in the current partial bin file’s directory

copy bin base_pr_region_partial_clear.bin into ‘last_clear_bin’ directory

注意：由于更换动态部分逻辑时，需要写入当前动态逻辑对应的clear bin，您务必保存好clear bin文件，以便下次更新动态逻辑时使用。同时bin_pr_tools工具包也会保存新动态逻辑对应的clear bin文件。

使用Vivado对您的动态逻辑进行调试

百度云提供工具包类似日常使用vivado操作，对您的动态逻辑进行调试。

在使用该工具包前，您需要确保FPGA的驱动程序已经加载。

1. 打开xvc_server工具包，运行xvc_pcie服务。

2. 使用vivado工具，仅需几步就可以通过虚拟jtag识别FPGA设备。

3. 选择动态逻辑对应的probe文件，类似使用Vivado工具，对工程中的ila和vio进行功能调试和信号查看。

FPGA示例工程说明

概述

为方便您掌握FPGA云服务器的使用流程，快速创建自己定制的加速卡逻辑，百度云提供一个demo工程作为示例。

该demo工程支持了基于FPGA云服务器开发的几个基础功能，主要包括：

工程分成静态和动态两部分逻辑，支持基于pcie总线的partial reconfiguration开发及配置流程。

静态逻辑支持pcie-3.0-8x xdma，并提供了配套的driver。用户不能修改也无需关注静态部分的逻辑。

动态逻辑为用户自定制部分，用户需基于当前提供的接口实现所需功能逻辑。demo工程中的动态逻辑是一个element-wise向量加法模块，基于HLS开发。接口包括：

1. 一个axi slave(256bit)和一个axi lite slave(32bit)接口，可分别用于传输逻辑所需的数据和控制命令。

2. 4个axi master(512bit)，用于连接DDR MIG控制器(可选)。

3. 中断、时钟。

支持基于pcie总线的ila debug，可在云服务器上的vivado中抓取信号波形进行调试。

您可根据此demo工程的结构及提供的配套脚本了解fpga云服务器的开发流程，并以该工程为基础，修改其中的动态逻辑，实现所需的其他功能。

工程结构

demo工程主要包含了两个部分，分别是static_bd_wrapper和rp_bd_wrapper。

其中static_bd_wrapper属于工程的静态部分，提供了pcie xdma，基于pcie的debug模块，flash控制器等。静态部分的逻辑不暴露给用户，用户不能修改也不用关心静态部分的逻辑。

rp_bd_wrapper则是动态逻辑，这部分逻辑中有rp_bd和其他一些组件。其中只有rp_bd是用户可以修改的内容。其他组件主要用于支持用户利用虚拟jtag进行调试或其他功能，这些组件不需要用户关心，用户不能修改。

rp_bd通过两组AXI总线与static_bd_wrapper传输数据，可以此为基础实现您所需的功能。

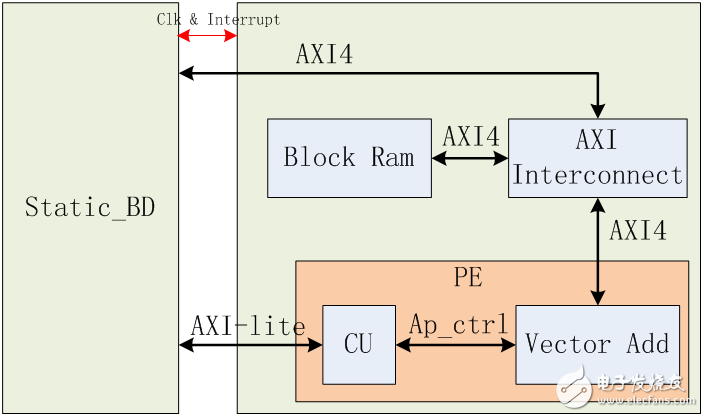

demo工程的rp_bd结构框图如下：

模块 说明

Block Ram   rp_bd内部有一个64KB的block ram用来存储计算所用的数据和计算结果，这个block ram可同时被host和卡上的用户逻辑访问，这是通过rp_bd中的一个AXI Interconnect实现的。

AXI Interconnect   AXI Interconnect用于协调两个AXI master访问rp_bd中的Block Ram；static_bd内的xdma输出的AXI4连接到AXI Interconnect的一个slave端口，demo工程提供的drive支持host通过dma访问这个block ram；PE内的Vector Add模块输出的AXI4连接到AXI Interconnect的另一个端口，使得用户逻辑也可以访问这个block ram。

CU   命令处理单元，static_bd输出的AXI-lite接口连接到PE中的CU模块，CU模块解析从AXI lite收到的命令，并产生符合ap_ctrl总线的请求信号与Vector Add模块相连。ap_ctrl是通过HLS综合出的逻辑模块采用的一种标准状态控制总线。有关其详细介绍可以参考Xilinx ug902文档。

Vector Add   计算处理单元，Vector Add模块完成向量加法运算，他是使用HLS高级综合工具开发的，它的控制输入为一组HLS模块使用的ap_ctrl信号；他使用AXI总线协议将Block Ram中的数据读出，进行加法运算后，将数据写回Block Ram中。

PE工作流程

1. 软件发起dma_to_dev将输入向量A，B拷贝至dev；A，B的长度必须8个float数据对齐。(单精度浮点数)

2. 软件通过配置寄存器发起PE计算指令，然后等待PE计算完成。

3. PE计算完成后，通过中断通知CPU上的软件驱动程序。

4. 软件发起dma_from_dev将输出向量C拷贝至host。(单精度浮点数)
