vivado远程调试
1 概述
本文用于描述FPGA开发过程中，使用远程服务器时，直接在远程服务器连接到本地设备进行程序的烧写和调试的过程。
即运用场景为：代码在服务器上开发的，硬件板卡连接到的是本地电脑，但想在服务器中直接打开vivado对板子进行烧写程序和调试。
2 本地设置

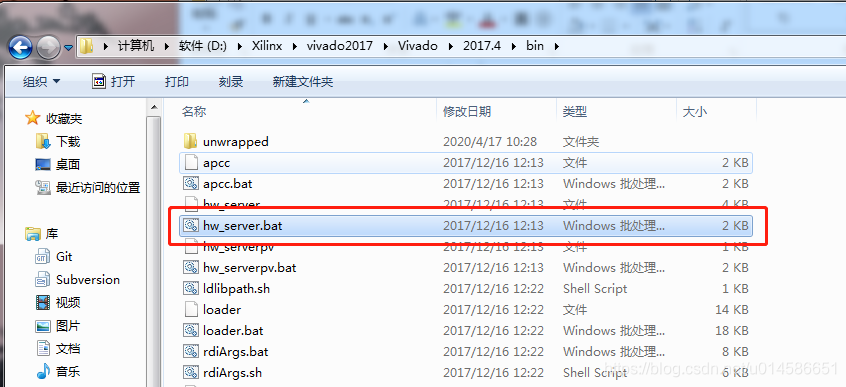

在本地电脑中找到对应服务器中VIVADO版本的相应路径中的hw_server.bat文件，如下图所示。
图 1 文件路径示例

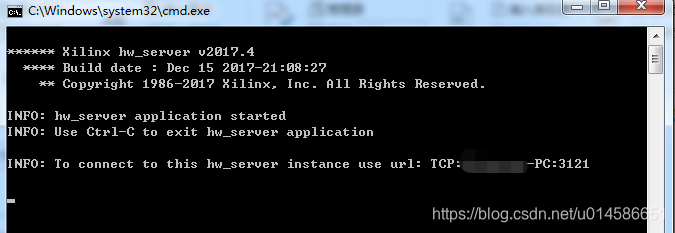

然后双击这个hw_server.bat，打开这个文件，保持这个文件为打开状态如下图所示。
图 2 文件打开示例
并通过cmd的dos命令窗口使用ipconfig查看本机IP，比如本次示例的****192.168.1.18
3 远程服务器设置

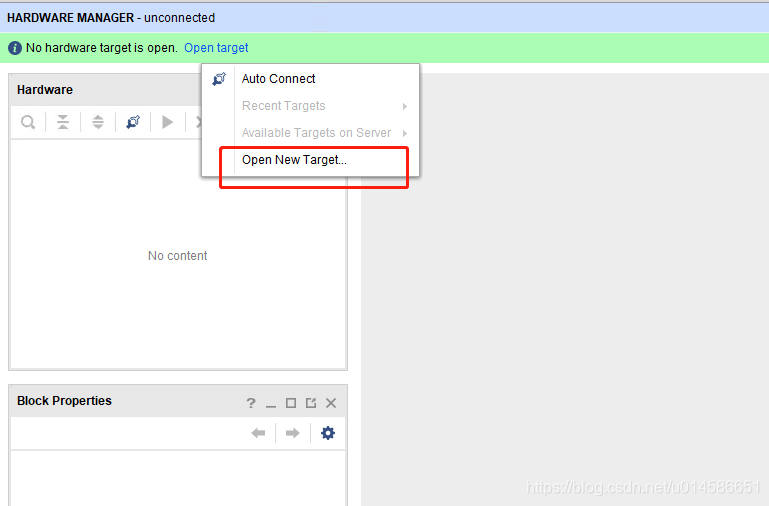

打开vivado，点击open hardware manager,在 open target中点击 open new target 打开如下界面，之后点下一步。
图 3 open new target界面

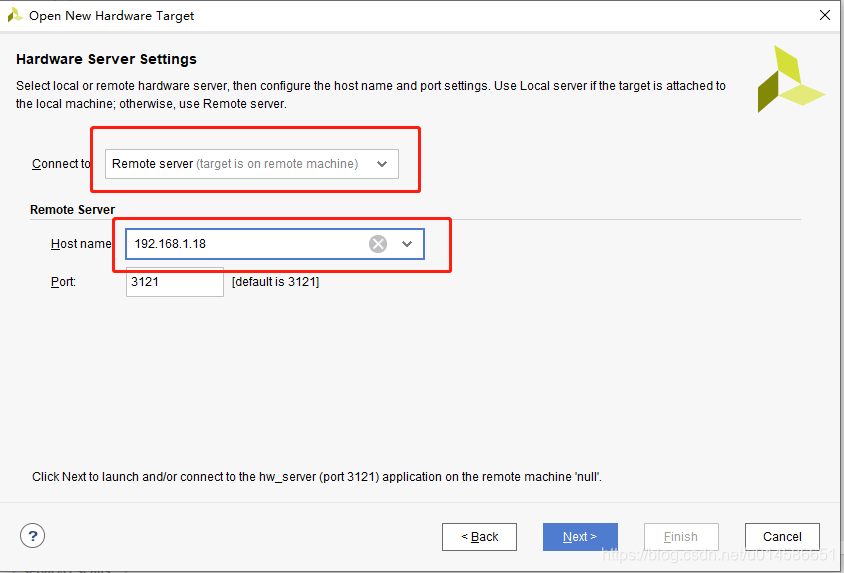

在hardware server settings界面中选择远程设备（remote server），并在host name中填写本地电脑的ip，，port默认即可，如下图所示，之后点下一步。
图 4 远程设置

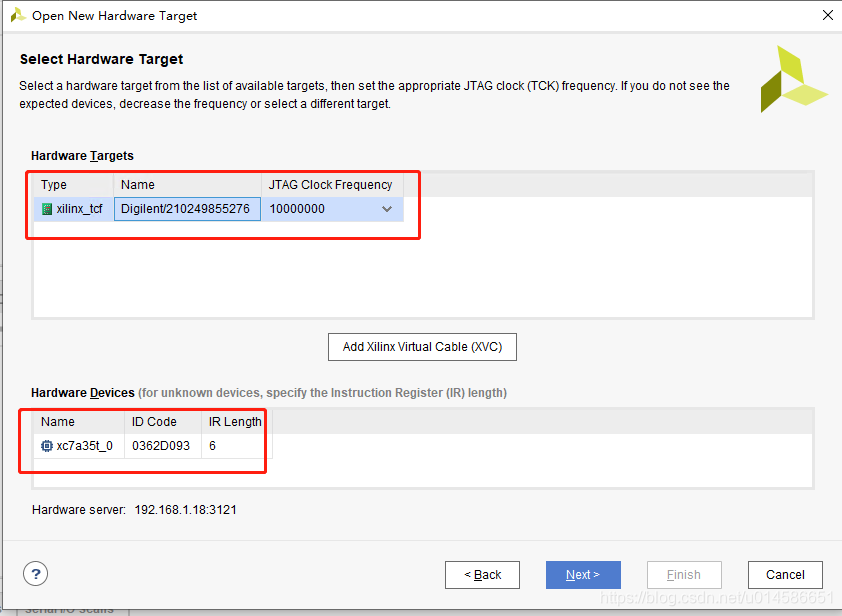

之后就能在界面中看到本地连接的设备，如果不成功，可关闭防火窗重试。如下图所示，之后点下一步。
图 5 查看到的远程设备

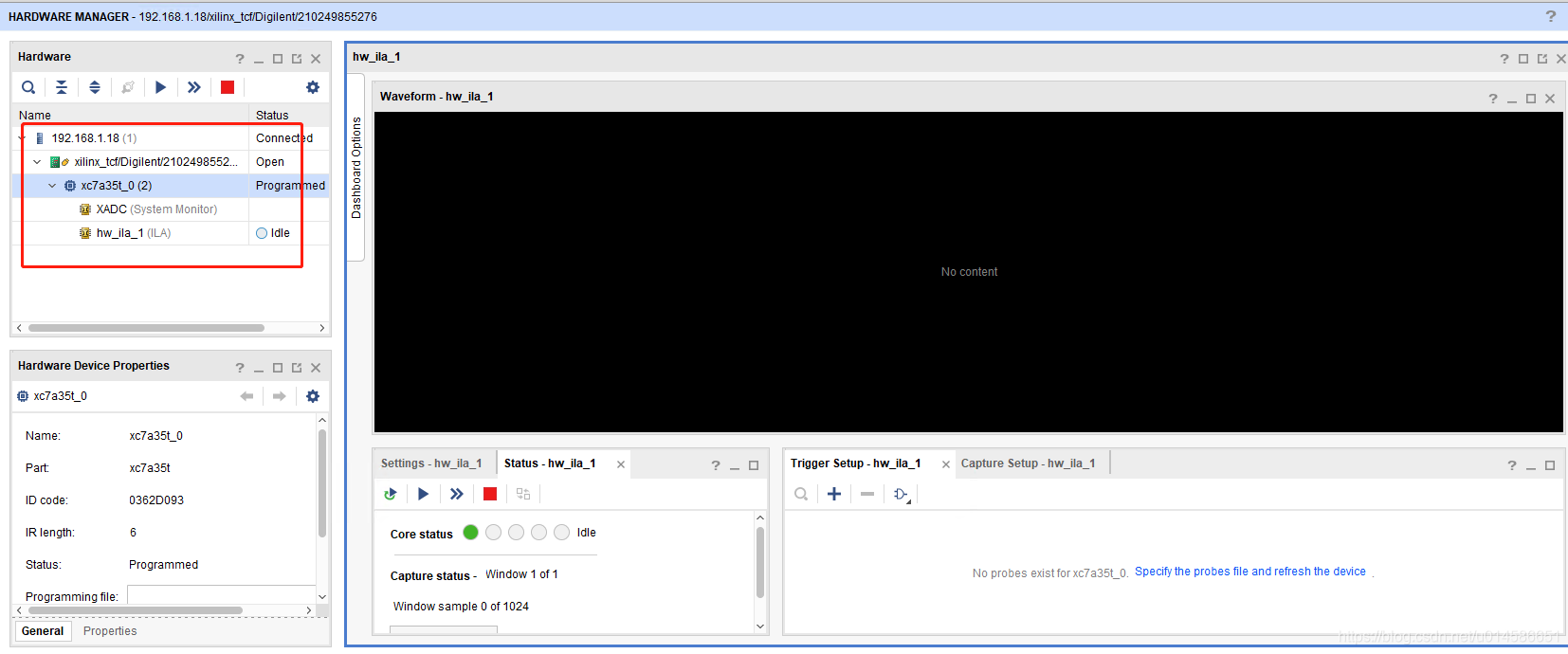

点击完finish之后，即可出现烧写调试界面，如下图所示：
图 6 烧写调试界面
