这一节介绍异步二进制计数器。

计数器功能：

• 计数器是对输入脉冲个数进行计数的时序电路。
• 计数器除了直接用于计数外，还可以用于实现定时器、分频器、程序控制器、信号发生器等时序电路，是数字系统中重要的功能部件。

计数器分类：

按计数器时钟控制方式分类

• 同步计数器
• 异步计数器

按计数器状态数分类

• n位二进制计数器
• 十进制计数器
• 任意进制计数器

1.异步二进制计数器

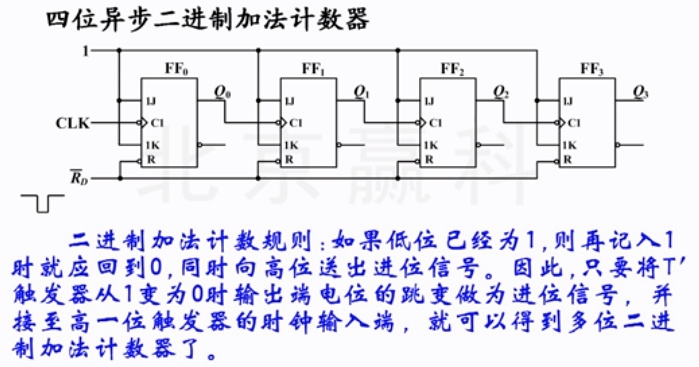

下图图示电路中，每个JK触发器接为了T‘触发器，工作在状态翻转模式，每当时钟脉冲由1变为0，计时器输出便翻转一次。

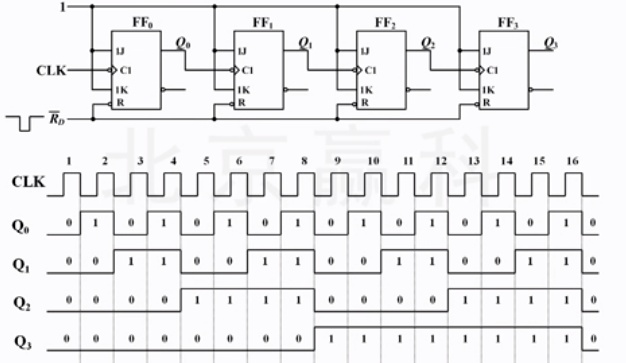

下面结合时序图来分析异步二进制计数器的工作过程。

由于时钟脉冲信号CLK只加到了触发器FF0的时钟输入端，因此，每个时钟脉冲到来时，FF0
