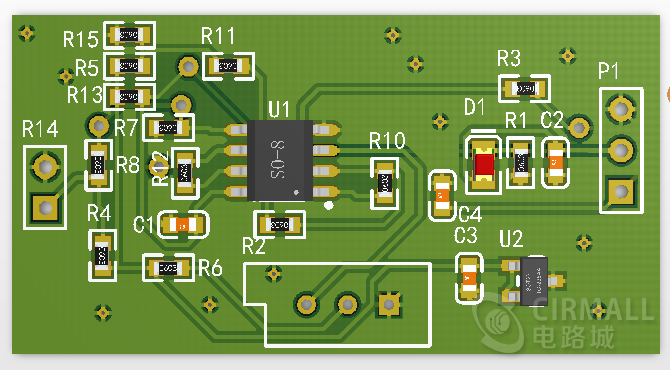

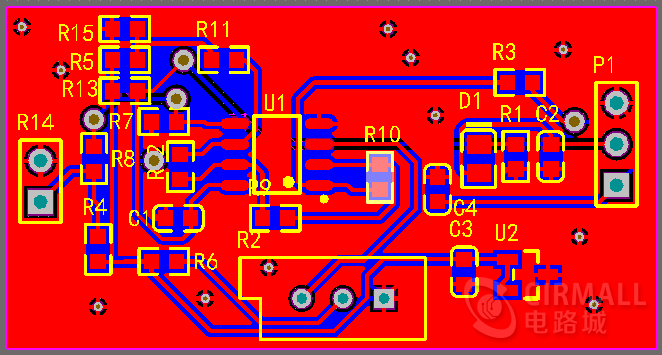

pcb传感器_应变片弯曲传感器模块（AD+PCB+原理图）

元件简介：

·  型号：BF350-3AA/1.5AA
·  灵敏系数:2.0
·  应变:2%
·  栅丝：长x宽2x3.5mm
·  基底尺寸：长x宽5x4.5mm
·  基底材料：改性酚醛基底。
·  栅丝材料：康铜
·  阻值：350欧姆
·  疲劳寿命:>10000000次
·  助焊剂:普通焊锡松香

电阻应变片的工作原理是基于应变效应制作的，即导体或半导体材料在外界力的作用下产生机械变形时，其电阻值相应的发生变化，这种现象称为“应变效应”。

将应变片贴在被测定物上，使其随着被测定物的应变一起弯曲，这样里面的金属箔材就随着应变弯曲。很多金属在机械性地弯曲时其电阻会随之变化。
