智能电饭煲电路图及其原理_智能电饭煲工作原理及框架图

电饭煲从机械式原理到现在的智能电饭煲，期间经历了许多的阶段。电饭煲发挥高新技术优势，以美味炊煮为主导，使产品更加丰富与时尚化，现已形成微电脑、电脑与机械三大类型、十大不同款式。机械电饭煲虽然价格方面体现它的优势之外，其他方面就很难满足人们对现代生活高品质的需求。微电脑或电脑控制的智能电饭煲符合现代人的要求，人性化的界面设计，使得人们一眼看出当前工作状态，让您更安心，各种烹调过程全部由电脑自动控制，并且大多的智能电饭煲采用太空“黑晶”内胆，超硬耐磨，恒久美观，所有的这些特点符合现代人的省时、省力、耐用的观念。这对这一特点，我们利用凌阳8位单片机SPMC65P2404A来实现上述的种种功能，让科技落实在日常生活中来。

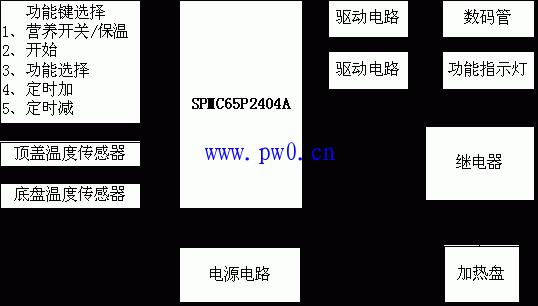

智能电饭煲主要由电源部分和控制电路组成，主控电路与热敏电阻形成反馈回路，主控电路实现两种功能，一是采集热敏电阻反馈回来的温度值，二是依据用户选用的工作方式，对继电器的工作方式的改变来对电热盘加热的控制。控制方法大至为：当电热盘温度达到当前的要求后，继电器的开关打开，以切断电热盘的电源，当下降到一定的温度范围后通电加热，闭合继电器，以使电热盘始终保持在适合的温度范围以内。
