修智能电饭煲的一次经历

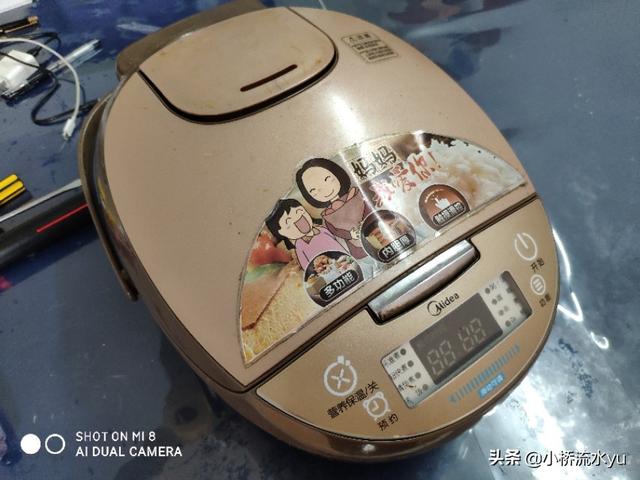

我会修老款式的电饭煲。但对家里这台智电饭煲的故障，一时束手无策。故障现象是这样的：插上电源，面板显示屏显示“E1”,

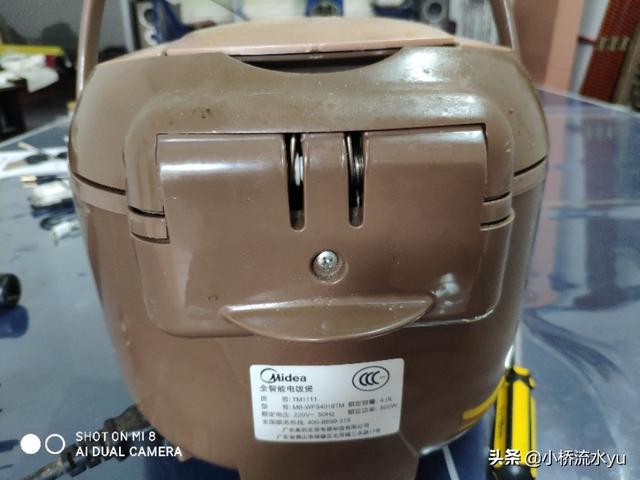

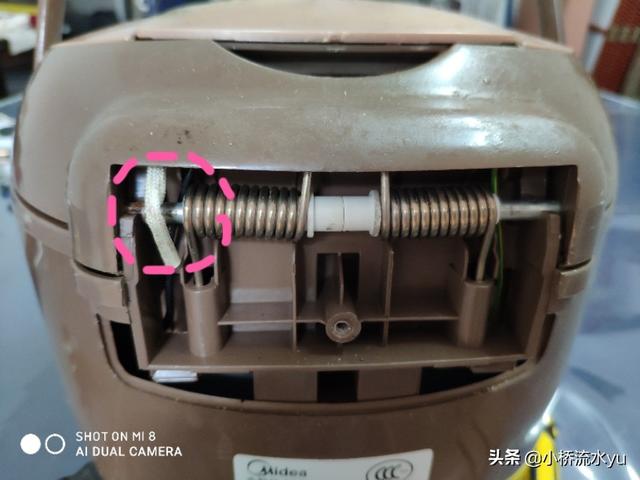

并且“滴滴滴”的叫，电饭煲怠工不工作了。怎么啦？刚刚烧中饭正常的，放在原地方也没移动过，只是一只锅用完饭后，拿出来洗过。是洗过的锅没擦清爽，底有水份漏入？是电饭煲底部三线插座电源插头接触不良？是锅盖没盖着实？是显示屏误报？前三个问号一一排除后，是不是误报所致呢，在没有搞清智能电饭煲的控制原理前，也没有去盲然地打开。我去网上查找有关智能电饭煲的工作原理和各主要单元电路的结构分布，通过学习，理通了其工作原理，各单元电路的作用。然后小心翼翼地去打电饭煲。打开后发现和老式电饭内部结构完全不一样。内有独立的一块电路板，上面密密麻麻元件，从网上学习的，这块电路板包括功能，自动切换煮饭、煮粥、煮汤、烧鸡、烧肉、自动煲溫、自动预约以及屏幕显示信息的产生导出；显示屏和面板上各控制按钮均布置在阴蔽的塑科盒内，还有温度传感器、防溢传感器、电源进线保险管，等电路均通过集成主板插头引出至各单元电路。学习以后，根据故障先就简从繁吧，暂放弃电饭煲误报的设想，因为要是误报不工作是集成电路主板内部的事，不去深究了。故障现象“E1”是属于传感器电路故障。电饭煲打开盖内部有一只传感器，作用是在煮粥煮饭时防止向外溢。盖是活动的单元，每次的功能操作必须活动几次。仔细查看主电路板引出线有二根线是通往电饭煲盖内部的。再打开盖活动连接处查看，果然有其中一根引线断了。这根电线是贴在盖活动内壁的，可能随着电饭煲盖的翻盖活动，碰上了这根线，导至折断。后来连接好二个断头，插电试开，故障现象消失，工作完好如初。后来逐一恢复电饭煲原状，大功告成。从这次检修过程说明二点，一，要了解智能电饭煲的工作原理和各单元电路的布局状况二，在未搞懂电路来胧去脉之前，不要乱拆，免得排除故障走弯路。
