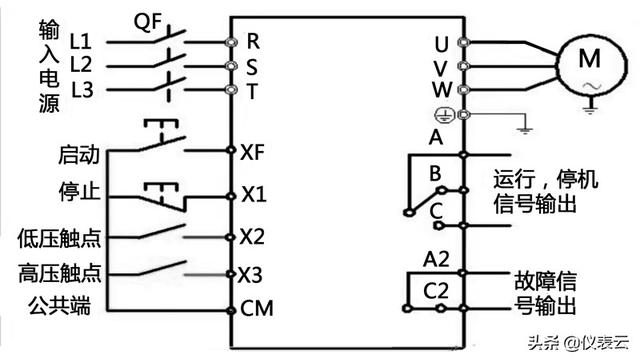

今天通过3个简单接线图，为大家展示变频器的接线方法。首先，第一个图比较简单，它主要是变频器的开关量控制，来看一下它的主回路，主回路输入电源部分L1、 L2、L3, 三相电源输入仪器的输入测RST接三相电源，变频器的输出侧UVW, 接的是电机线，电机外壳接地，这个接地为变频器本身的接地。

这个是变频器的主回路接线。来看一下变频器的控制回路接线，控制回路这个CM为公共点，那这两个端子启动，这两对触点启动停止，这是手动控制的部分下面的低压触电高压触电公共端，另一部分是自动控制的部分。

举个最简单的例子，电接点压力表，在压力比较低的时候电机启动，压力比较高的时候电机停止，这是自动控制的部分，上面是手动控制，这个是控制电路中的输入部分。

来看第二个输出部分。变频器的这个变频器的接线图它有两部分输出，其中第一部分ABC, AB为常闭点，AC为常开点，它主要用作电机的运行或者电机停止信号的输出，它可以接指示灯，接的就是这对点，A2和C2是变频器的故障报警输出，它可以接蜂鸣器，也可以接指示灯，一般黄色的指示灯为故障报警指示灯，也可以接蜂鸣器，通过蜂鸣来报警，这是第1个变频器的接线图，比较简单。

另一个变频器的接线图，它除了有开关量控制的部分，还有模拟量控制的部分，它们的原理大概都是类似的，来看一下，首先看一下主回路，主回路同样的L1、L2、L3线，进入变频器的三相电源接线端子，变频器的出现，U、V、W直接接了电机，变频器外壳接地，电机的外壳同样接地，上面的这两组端子接的是直流电抗器或者直流电阻。

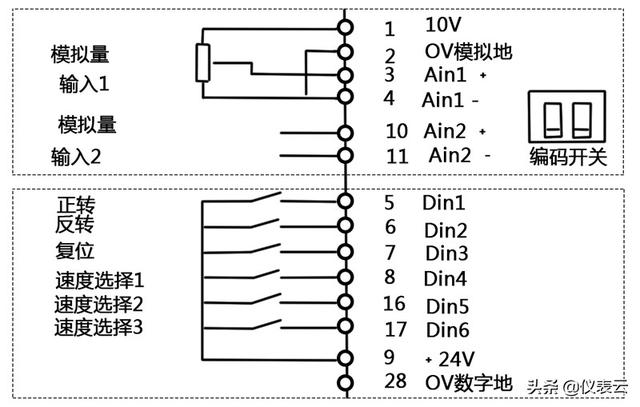

重点来看一下控制回路的接线。首先它的控制回路分为模拟量控制和开关量控制，再来看模拟量控制，模拟量控制它的输入侧，有两个类型，第一个类型是三线制仪表，第二个类型是两线制仪表。三线制仪表1号端子为公共点，3号端子子和4号端子共同组成了三线制仪表的输入，常用的三线制仪表像远传压力表是模拟量，信号的输入是三线制的。

下面运用最广泛的就是这种两线制的模拟量信号仪表，现在知道接在10号端子和11号端子上面常见的两线制的模拟量信号有压力变送器，温度变送器，流量计等等，这是模拟量信号的输入。

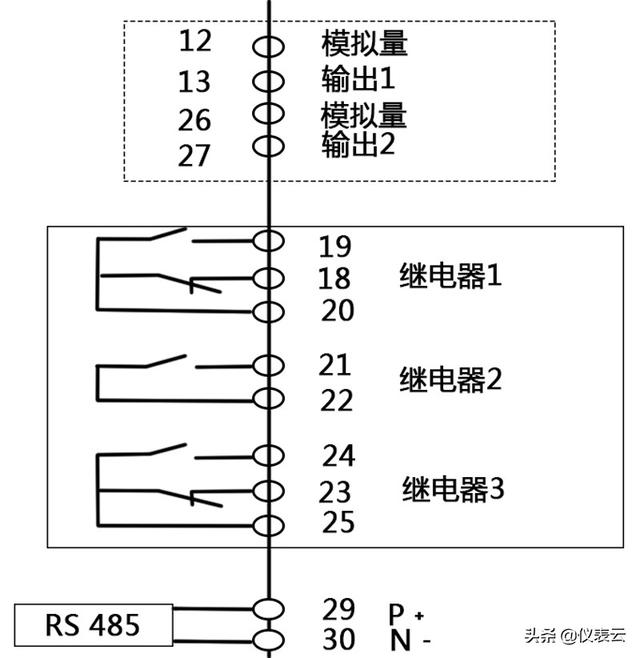

来看一下模拟量信号的输出。模拟量信号的输出同样有两个通道，他们可以用来控制电机的运行，模拟量信号的控制是连续的信号不间断的信号，当模拟量输出大的时候电机就转快一点，小的时候电机就转慢一点。一般模拟量输出，输入有两种类型，模拟量的电压信号和电流信号都可以，这个是模拟量控制的部分。下面来看一下开关量控制的部分，开关量控制就是通断的信号。

​来看一下上面正转反转复位。这是手动控制的部分，下面速度选择1，速度选择2，速度选择3，下面是自动控制的部分，它分为三级调速，自动控制下面9号段子，24伏正，公共端，下面零伏数字的信号端，这是开关量的输入。

来看一下开关量的输出。开关量的输出通常借助于继电器的输出，他输出的也是常开点，常闭点这类的开关量信号，它的输出可以接指示灯，可以接蜂鸣器，也可以接其他交流接触器等等，都可以控制他们的通断情况。
