建筑变形观测起了什么作用？

为保证建筑物在施工、使用和运行中的安全，以及为建筑物的设计、施工、管理及科学研究提供可靠的资料，在建筑物施工和运行期间，需要对建筑物的稳定性进行观测，这种观测称为建筑物的变形观测。

建筑物变形观测包括哪些内容？

建筑物沉降观测

建筑物倾斜观测

建筑物裂缝观测

建筑物位移观测

点此加入微信工程群

1

建筑物的沉降观测

建筑物沉降观测是用水准测量的方法，周期性地观测建筑物上的沉降观测点和水准基点之间的高差变化值。

01 水准基点的布设

水准基点是沉降观测的基准，因此水准基点的布设应满足以下要求：

1)要有足够的稳定性  水准基点必须设置在沉降影响范围以外，冰冻地区水准基点应埋设在冰冻线以下0.5m。

2)要具备检核条件  为了保证水准基点高程的正确性，水准基点最少应布设三个，以便相互检核。

3)要满足一定的观测精度  水准基点和观测点之间的距离应适中，相距太远会影响观测精度，一般应在100m范围内。

02 沉降观测点的布设

进行沉降观测的建筑物，应埋设沉降观测点，沉降观测点的布设应满足以下要求：

1)沉降观测点的位置

沉降观测点应布设在能全面反映建筑物沉降情况的部位，如建筑物四角，沉降缝两侧，荷载有变化的部位，大型设备基础，柱子基础和地质条件变化处。

2)沉降观测点的数量

一般沉降观测点是均匀布置的，它们之间的距离一般为10～20m。

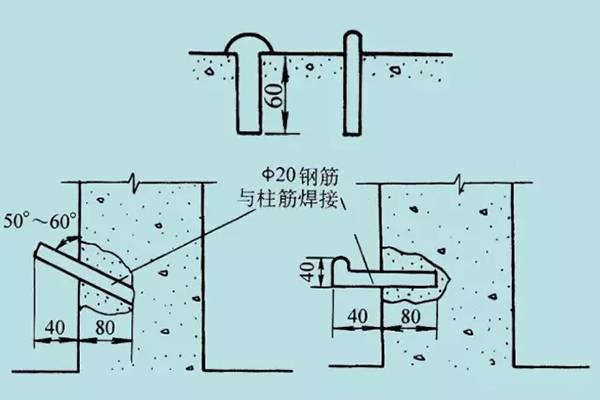

3)沉降观测点的设置形式

03 沉降观测

1)观测周期

a.当埋设的沉降观测点稳固后，在建筑物主体开工前，进行第一次观测。

b.在建(构)筑物主体施工过程中，一般每盖1～2层观测一次。如中途停工时间较长，应在停工时和复工时进行观测。</
