自动控制：PID控制及其参数整定方法

自动控制：PID控制及其参数整定方法

PID控制器（比例-积分-微分控制器）是工业控制系统中最广泛应用的控制器之一。它通过调节比例、积分和微分三个参数，来调整系统的输出，使其达到预期的设定值。本文将详细介绍PID控制器的工作原理，并探讨几种常见的参数整定方法，最后通过Python代码示例展示如何应用这些方法。

PID控制器的工作原理

PID控制器由三部分组成：比例控制（P）、积分控制（I）和微分控制（D）。

比例控制（P）

比例控制的输出与当前误差成正比。误差是设定值与实际值之间的差异。比例控制的主要作用是减少当前的误差，但它不能完全消除稳态误差。

公式：
$$P_{\text{out}}=K_p\cdot e(t)$$

其中：

• $P_{\text{out}}$ 是比例控制输出。
• $K_p$是比例增益。
• $e(t)$是当前误差，即设定值与实际值之差。

积分控制（I）

积分控制的输出与过去误差的累积成正比。积分控制的主要作用是消除稳态误差。它通过累加误差使得系统能够逐渐逼近设定值。然而，过大的积分增益可能导致系统的不稳定。

公式：
$$I_{\text{out}}=K_i\cdot {\int }_0^{t}e(\tau )d\tau$$

其中：

• $I_{\text{out}}$是积分控制输出。
• $K_i$ 是积分增益。
• ${\int }_0^{t}e(\tau )d\tau$是从初始时刻到当前时刻的误差累积。

微分控制（D）

微分控制的输出与误差变化率成正比。微分控制的主要作用是预测误差的变化趋势，从而增加系统的响应速度和稳定性。

公式：
$$D_{\text{out}}=K_d\cdot \frac{d}{dt}e(t)$$

其中：

• $D_{\text{out}}$是微分控制输出。
• $K_d$是微分增益。
• $\frac{d}{dt}e(t)$ 是误差的变化率。

PID控制器的总输出

PID控制器的总输出是上述三部分的总和：

公式：
$${\text{PID}}_{\text{out}}=P_{\text{out}}+I_{\text{out}}+D_{\text{out}}$$

即：
$${\text{PID}}_{\text{out}}=K_p\cdot e(t)+K_i\cdot {\int }_0^{t}e(\tau )d\tau +K_d\cdot \frac{d}{dt}e(t)$$

PID参数整定方法

为了实现最佳的控制效果，我们需要适当地调整PID控制器的三个参数：$K_p$、$K_i$ 和 $K_d$。以下是几种常见的参数整定方法：

1. 手动调节法

手动调节法通过经验和实验来调整PID参数。具体步骤如下：

1. 初始设置： 将$K_i$和 $K_d$ 设置为零，逐渐增加 (K_p) 直到系统出现稳定振荡。
2. 调整比例增益 $K_p$： 增加 $K_p$ 直到系统达到快速响应，但不产生较大振荡。
3. 增加积分增益 $K_i$： 逐步增加 $K_i$ 以消除稳态误差，同时避免引入过多的振荡。
4. 增加微分增益$K_d$： 逐步增加 $K_d$ 以减少振荡并提高系统稳定性。

2. Ziegler-Nichols法

Ziegler-Nichols法是一种经验方法，通过确定临界增益和临界振荡周期来整定PID参数。具体步骤如下：

1. 临界比例增益 $K_u$： 将 $K_i$ 和$K_d$ 设置为零，逐渐增加$K_p$ 直到系统在临界增益 $K_u$ 下出现持续振荡。
2. **临界振荡周期 (P_u)：**记录系统在临界增益下的振荡周期 (P_u)。

根据Ziegler-Nichols法则，参数设置如下：

类型	$K_p$	$K_i$	$K_d$
P	$0.5\cdot K_u$	-	-
PI	$0.45\cdot K_u$	$1.2\cdot K_p/P_u$	-
PID	$0.6\cdot K_u$	$2\cdot K_p/P_u$	$K_p\cdot P_u/8$

3. 频域分析法

频域分析法利用系统的频率响应特性来调整PID参数。具体步骤如下：

1. 频率响应测试： 向系统输入正弦信号，测量输出的幅值和相位。
2. 绘制奈奎斯特图或伯德图： 分析系统的稳定性裕度和频率响应特性。
3. 调整PID参数： 根据频率响应特性调整PID参数，确保系统具有合适的增益和相位裕度。

4. 软件工具与自动调节方法

现代控制系统常使用软件工具进行PID参数的自动整定。以下是几种自动调节方法：

• 最小二乘法： 利用系统的历史数据，使用最小二乘法拟合模型，并计算最优PID参数。
• 遗传算法： 使用遗传算法进行全局优化搜索，找到最优PID参数组合。
• 粒子群算法： 使用粒子群优化算法，根据系统性能指标找到最优PID参数。

Ziegler-Nichols法的Python实现

为了更好地理解PID控制及其参数整定方法，下面是一个基于Ziegler-Nichols法的Python实现示例。

Python代码

import matplotlib.pyplot as plt
import numpy as np

class PIDController:
    def __init__(self, Kp, Ki, Kd, setpoint):
        self.Kp = Kp
        self.Ki = Ki
        self.Kd = Kd
        self.setpoint = setpoint
        self.previous_error = 0
        self.integral = 0

    def update(self, feedback_value):
        error = self.setpoint - feedback_value
        self.integral += error
        derivative = error - self.previous_error
        output = self.Kp * error + self.Ki * self.integral + self.Kd * derivative
        self.previous_error = error
        return output

def simulate_system(Kp, Ki, Kd, setpoint):
    pid = PIDController(Kp, Ki, Kd, setpoint)
    feedback = 0
    feedback_list = []
    time_steps = 1000
    for i in range(time_steps):
        control = pid.update(feedback)
        feedback += control * 0.1 + np.random.randn() * 0.01  # 模拟系统响应
        feedback_list.append(feedback)
    return feedback_list

# Ziegler-Nichols参数整定
Ku = 6.0  # 临界增益
Pu = 50.0  # 临界周期

Kp = 0.6 * Ku
Ki = 2 * Kp / Pu
Kd = Kp * Pu / 8

setpoint = 1.0
response = simulate_system(Kp, Ki, Kd, setpoint)

plt.plot(response, label='PID Response')
plt.axhline(y=setpoint, color='r', linestyle='--', label='Setpoint')
plt.xlabel('Time')
plt.ylabel('Feedback')
plt.title('PID Control Response')
plt.legend()
plt.show()

代码说明

1. **导入必要的库：**我们使用了NumPy库来进行矩阵运算，使用Matplotlib库来进行数据可视化。

import numpy as np
import matplotlib.pyplot as plt

2. **定义PID控制器类：**该类包含初始化参数和更新控制信号的方法。

class PIDController:
    def __init__(self, Kp, Ki, Kd, setpoint):
        self.Kp = Kp
        self.Ki = Ki
        self.Kd = Kd
        self.setpoint = setpoint
        self.previous_error = 0
        self.integral = 0

    def update(self, feedback_value):
        error = self.setpoint - feedback_value
        self.integral += error
        derivative = error - self.previous_error
        output = self.Kp

 * error + self.Ki * self.integral + self.Kd * derivative
        self.previous_error = error
        return output

3. **定义系统仿真函数：**该函数模拟系统响应并记录反馈值。

def simulate_system(Kp, Ki, Kd, setpoint):
    pid = PIDController(Kp, Ki, Kd, setpoint)
    feedback = 0
    feedback_list = []
    time_steps = 1000
    for i in range(time_steps):
        control = pid.update(feedback)
        feedback += control * 0.1 + np.random.randn() * 0.01  # 模拟系统响应
        feedback_list.append(feedback)
    return feedback_list

4. **Ziegler-Nichols参数整定：**根据临界增益和振荡周期计算PID参数，并进行系统仿真。

Ku = 6.0  # 临界增益
Pu = 50.0  # 临界周期

Kp = 0.6 * Ku
Ki = 2 * Kp / Pu
Kd = Kp * Pu / 8

setpoint = 1.0
response = simulate_system(Kp, Ki, Kd, setpoint)

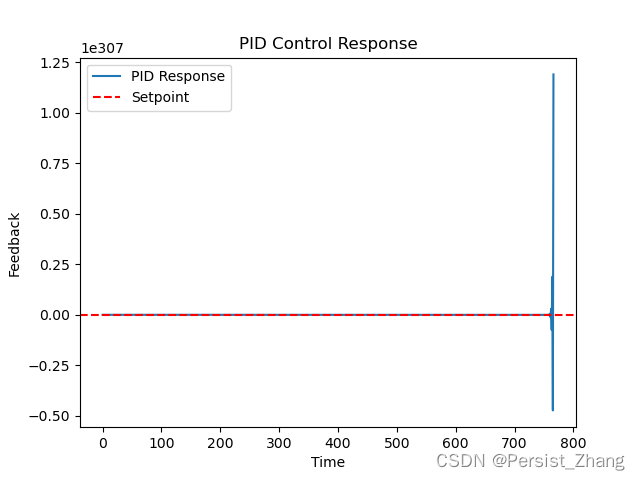

5. **绘制响应曲线：**使用Matplotlib库绘制PID控制器的响应曲线。

plt.plot(response, label='PID Response')
plt.axhline(y=setpoint, color='r', linestyle='--', label='Setpoint')
plt.xlabel('Time')
plt.ylabel('Feedback')
plt.title('PID Control Response')
plt.legend()
plt.show()

结论

PID控制器在各种工业控制系统中得到了广泛应用。通过调整比例、积分和微分三个参数，我们可以显著提高系统的响应速度和稳定性。本文介绍了手动调节法、Ziegler-Nichols法、频域分析法和软件工具与自动调节方法等几种常见的PID参数整定方法，并通过Python代码示例展示了Ziegler-Nichols法的实际应用。
不同的参数整定方法适用于不同的应用场景，合理选择整定方法可以显著提高系统的稳定性和响应速度。
