长话短说，相机标定过程，上次用了相机内参数，这次主要是用相机外参数(见图1)。即求出旋转矩阵的部分。所以现在有两个策略分开介绍。

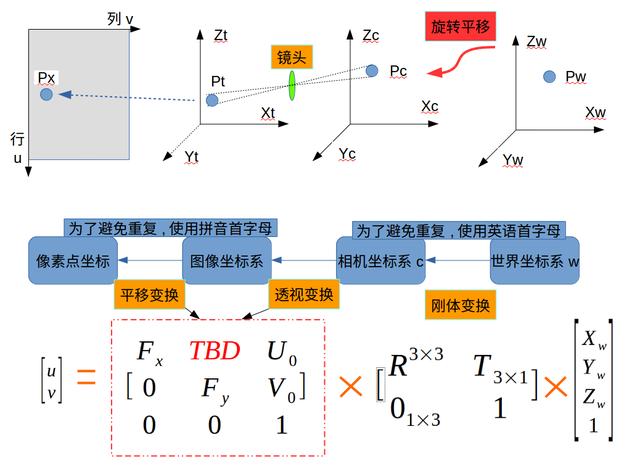

图1：相机内外参数

dlib库的作用

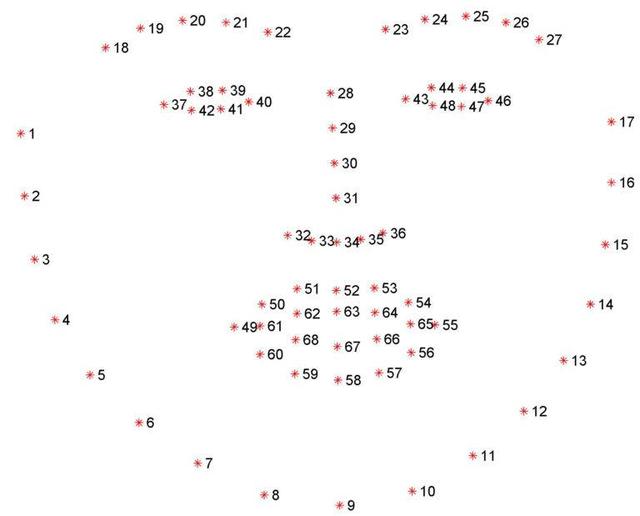

这个库简单来说就是就是可以检测图片里人脸的特征点，一共有68个。具体的应用方法可以看官方的库(http://dlib.net/)

方法1. 先求相机内参数

这个方法大致说下，因为不方便。

先做计算相机内参数，我们假设你脸部的几个特征点相对位置，然后用相机标定的方法，做出完整求解，得到内参数，然后很自然的就知道相机外参数，旋转矩阵，求旋转矩阵在xyz方向的旋转，就是人脸的朝向或是人头部的姿态。

下面是个简单的方法：

方法2.图像的中心逼近光学中心

这里我们需要出入两个默认值：

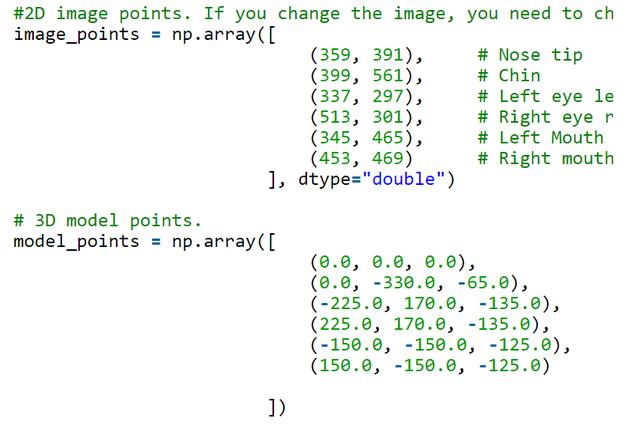

1). 图片中，人脸部特征点的相对位置(像素点位置image_points)，由dlib库计算。

2). 人脸部的六个默认尺寸。实际3D点的位置(以鼻子尖为零点model_points)，单位是厘米，毫米，米都行。

图片来自[1]，脸部六个特征点的相对位置

这两个参数的获取可以很简单。用相机正对着人脸，拍一张照片，在[1](其翻译版本看[2])里，他默认相机内参数是图片的宽度。就是要我们假设没有镜头畸变，一个特别特别省事的做法，通过图像的中心逼近光学中心(Approximate Focal Length for Webcams and Cell Phone Cameras 参考[3])，在[2]中也说明了，而且特别清楚。看下面代码：

im = cv2.imread("headPose.jpg"); # 图片“headPose.jpg”是拍好的图

size = im.shape # 图片的 [列，行，3(rgb层)]

focal_lengthc = size[0] # 竖直方向的有效焦距

focal_lengthr = size[1] # 水平方向的有效焦距

center = (size[1]/2, size[0]/2) # 中心的偏移量，因为像素索引是从左上角开始的

camera_matrix = np.array( # 相机的内参数

[[focal_lengthr, 0, center[0]],

[0, focal_lengthc, center[1]],

[0, 0, 1]], dtype = "double"

)

注意：我们不用刚体变换里的平移变换，因为上边我们设置世界坐标系原点是鼻子尖。所以只有旋转矩阵。

剩下就是数学计算了：

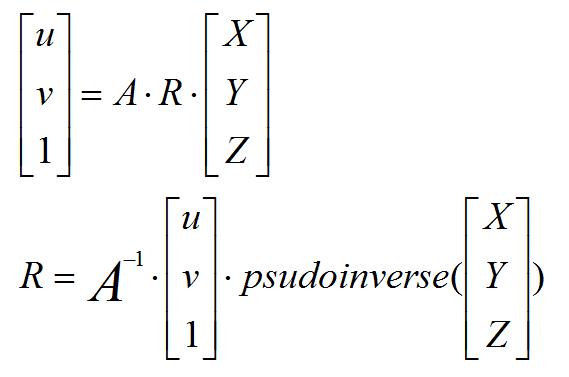

求出旋转矩阵

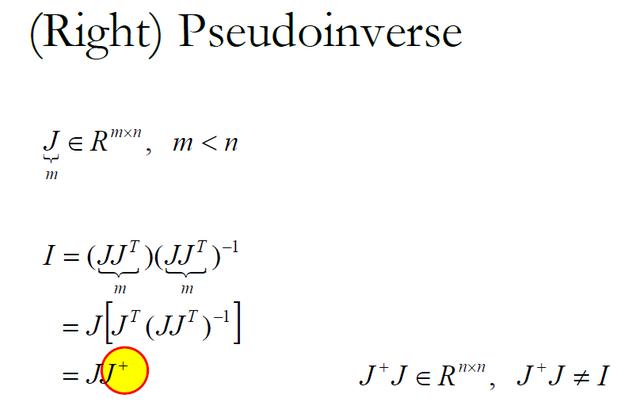

关于伪逆矩阵：

SVD方法

其实上边的计算可以用OpenCV的一个公式，直接得到结果。cv2.solvePnP()。

关于完整版的程序，可以仔细看[4]。

关于角度的计算昨天没写完(抱歉了)，具体看下面两张图：

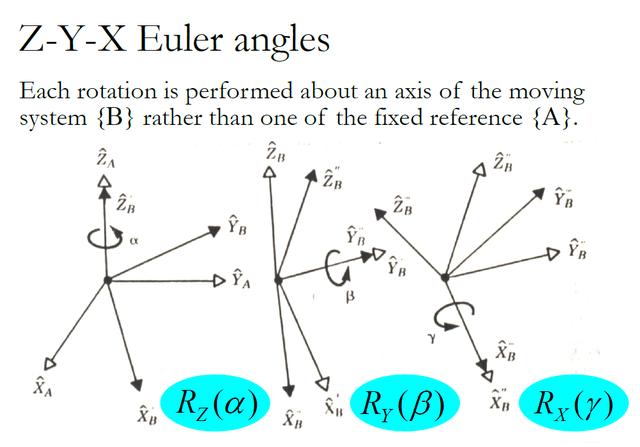

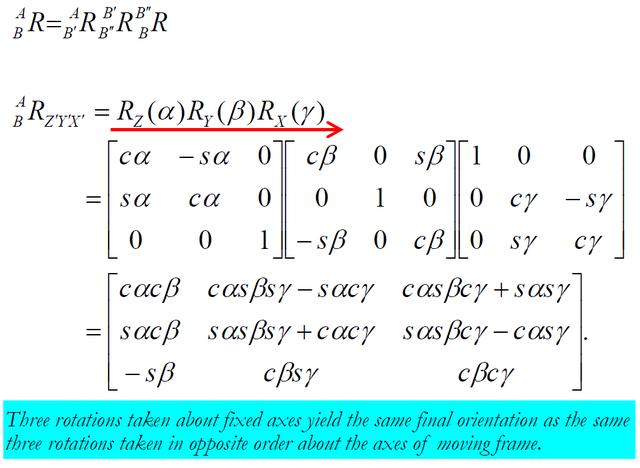

关于非固定轴旋转的三个旋转矩阵

浅蓝背景字意：对于固定轴旋转和非固定轴的旋转会产生相同的结果(左右乘的区别)

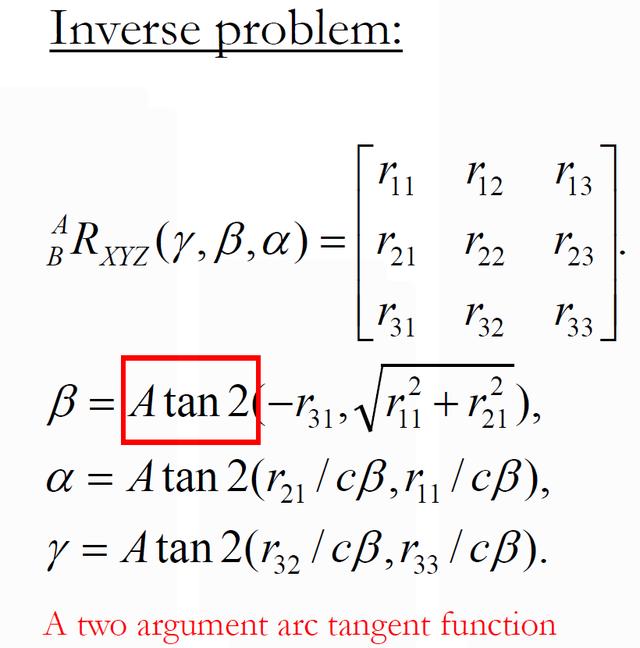

当我们求出旋转矩阵后，跟上边的矩阵比较，我们可以逆向求出三个旋转角，具体如下：

Atan2是求俯角的函数

求出三个角之后，对应旋转的每个角，

alpha ---- yaw

beta ---- pitch

gamma ---- roll

之后用OpenCv的一两个函数，就可以画出脸部朝向的线。在[4]里边有了说明。

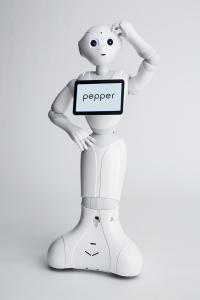

到此，我用过的相机标定算法就结束。后边的可能会有关于机器人Pepper的东西，就是下边这个人工智障。很烦很烦的一个东西。

reference：

[1]. https://www.learnopencv.com/head-pose-estimation-using-opencv-and-dlib/

[2]. https://blog.csdn.net/u012525096/article/details/78348765

[3]. https://www.learnopencv.com/approximate-focal-length-for-webcams-and-cell-phone-cameras/

[4]. https://blog.csdn.net/yuanlulu/article/details/82763170
