CAD特性使用全攻略

序章 特性是什么

特性可以理解为特殊属性，

例如你前面那个人胖若两人，这就是他的特性，

而CAD中例如颜色和线型就叫对象的特性。

CAD中可以为单个对象指定特性，也可以将其作为指定给图层的默认特性。

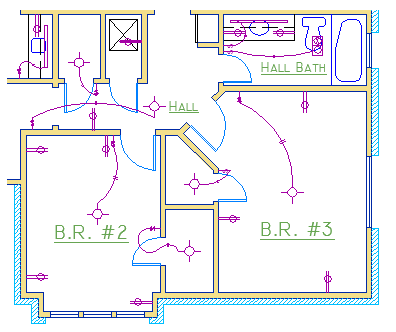

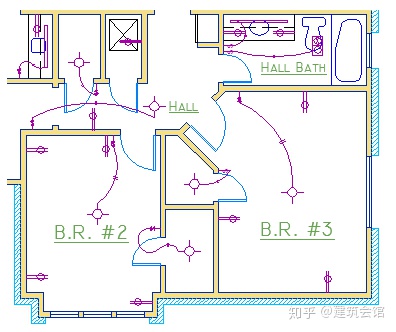

像下面这个图，在创建墙、外部石面、门、装置、细木家具、HVAC、电气和文字时，使用了不同颜色以帮助区分它们。

第一章 特性选项板

“特性”选项板是基本工具，打开它的方式有这几种：

• 使用 PROPERTIES 命令（快捷键 PR）
• 快捷键按 CTRL+1
• 单击“常用”选项卡的“特性”面板中的小箭头
• 无论您喜欢哪种方法都可以打开它。

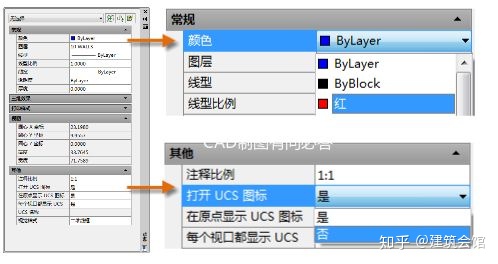

打开“特性”选项板后，会显示所有重要特性设置的列表。

然后我们可以这样：

上面的例子为选择多个对象，则只在“特性”选项板中列出其常用特性。

如果更改其中一个特性，那么要选择单个对象执行，见下图。

注意：若要清除当前选择，按 Esc 键就可以啦。

技巧预警

如何来把现有对象的特性一次性改为已有对象的特性？

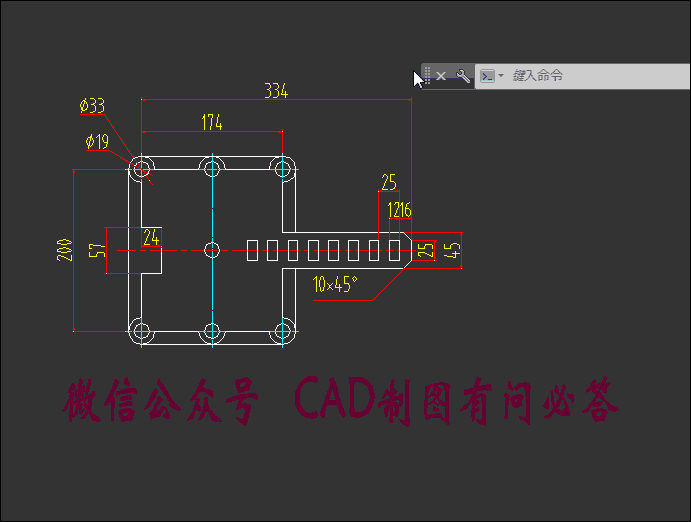

那就用神技格式刷，命令MA，选择源对象，然后选择要进行修改的所有对象。

第二章 线型简介

我们可以这样来访问其他线型：

1. 首先需要加载线型，然后才可以指定它。在“线型”下拉列表中，单击“其他”。这将显示“线型管理器”对话框。
2. 选择要使用的一个或多个线型。请注意，虚线（不连续）线型具有多个预设大小。然后单击“显示/隐藏详细信息”以显示其他设置。
3. 为所有线型指定不同的“全局比例因子”- 值越大，划线和空格越长。

4、选择任何对象，并从“特性”面板或“特性”选项板指定线型。另外，可以在图层特性管理器中为任何图层指定默认线型。

第三章 线宽简介

线宽比较简单，但是这两点一定要说明：

注意：预览看起来线宽相同，原因是它们以近似的像素宽度显示在监视器上。但是，它们将以正确的厚度进行打印。

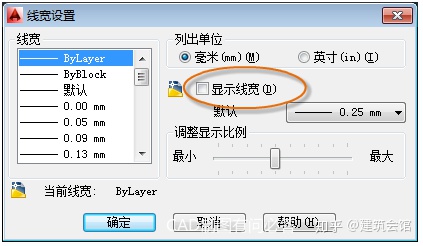

提示：有的时候，操作时发现粗线宽会遮挡附近的对象，那么就关闭线宽显示。单击线宽列表底部的“线宽设置”按钮。在“线宽设置”对话框中，可以选择要显示还是隐藏线宽。

或者直接点屏幕下面的显示线宽按钮！

老司机忠告

要结合图层设置对象特性（线型、线宽、颜色等），不必要的情况下尽量避免单独修改对象的特性，因为这样会让你的图更工整，在以后找东西或者改图或者二次利用时很方便。
