数控平面钻是怎么保持运行精度的?

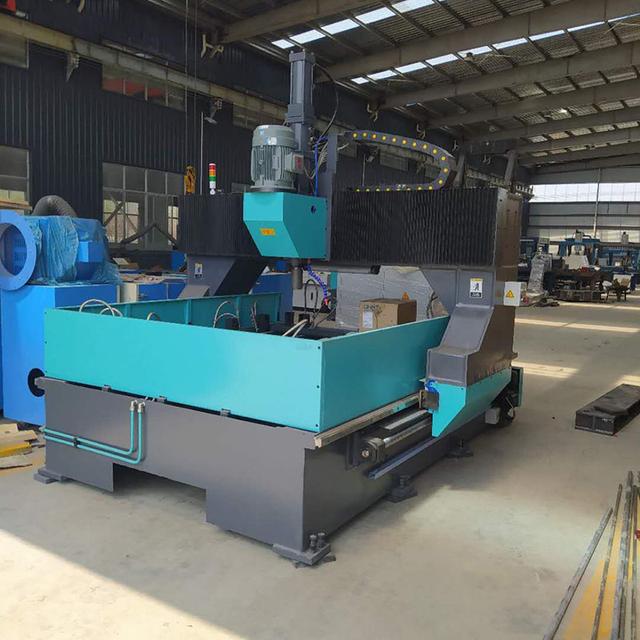

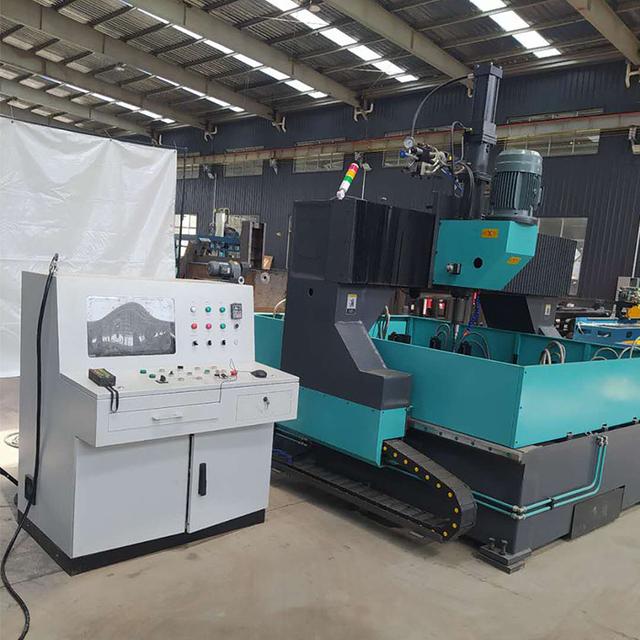

1、机床主要由床身、工作台、龙门、动力头、数控系统、冷却排屑系统等部分组成。
2、数控钻床机床采用床身、龙门固定,工作台移动的形式。
3、床身、龙门为焊接件,工作台为铸铁件,加工前经高温退火,半精加工后二次退火去除应力,然后再精加工,可保证机床精度稳定。
4、数控平面钻共有3个数控轴,床身上装有重型直线导轨,工作台可沿导轨作纵向运动(x轴),龙门横梁上也装有直线导轨,溜板可沿导轨作横向运动(y轴),压力容器行业用数控高速平面钻厂家,溜板上装有滑块,动力头上装有导轨,动力头可在溜板上作垂直方向运动(z轴),x、y、z轴都采用伺服电机加滚珠丝杠驱动。

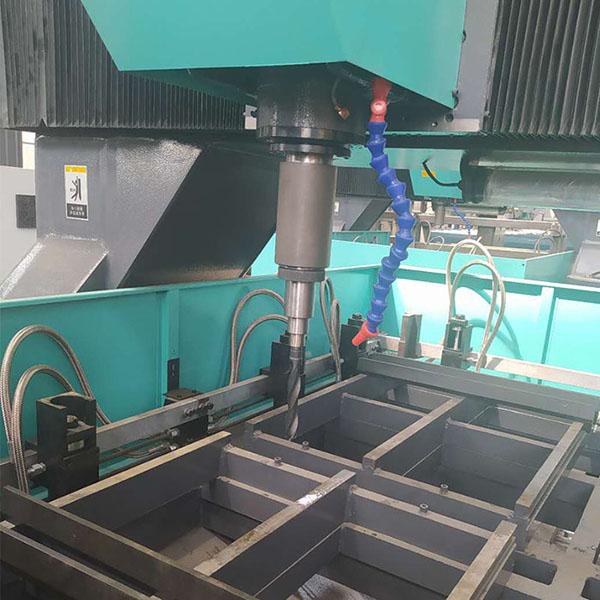

5、主轴BT40锥孔,可通过接杆装钻头或铣刀、主轴箱装有松刀缸(气液增压)、换刀方便。并可配装刀具中冷接杆,实现高速切削。
6、工作台两侧,装有螺旋排屑器(2个)可自动排屑。机床采用水冷,配备冷却液供给、回收、循环过滤系统。
7、机床x、y轴导轨和丝杠都配备防护罩。X轴配备钢板防护罩,y轴配备风琴式防护罩。
8、为了确保数控平面钻机床的可靠性,关键件均采用进口品。
![ecf1950052ada6a11296058863831e91.png](https://i-blog.csdnimg.cn/blog_migrate/dbc280fb5fda0778f1112ba9054bd69d.jpeg)
![4a3af7fbfb6f8b5ffe0dbbb4e138ccf5.png](https://i-blog.csdnimg.cn/blog_migrate/bda29f7da1ffedf737a319971d8202ff.jpeg)
![7ed1aafe3db75ca2445e0838a129dbd5.png](https://i-blog.csdnimg.cn/blog_migrate/252e6421ad618ae38dbf107acaae6b12.jpeg)
![0e8319f24631cd718825be264d6bfb1d.png](https://i-blog.csdnimg.cn/blog_migrate/6ccd67d3268f06d8cf0b7d23ed4224d2.jpeg)
![b475aebb5275cefa6f940417f4eae895.png](https://i-blog.csdnimg.cn/blog_migrate/83566c5c40a0178069e32a0c19a3132a.jpeg)
