CAD制图软件为绘图空间提供了一个绝对的坐标系，并称之为世界坐标系，这个坐标系存在于任何一个图形之中，而且不可更改。相对于世界坐标系，用户可根据需要创建无限多的CAD坐标系，这些坐标系称为用户坐标系。下面就来给大家详细介绍一下坐标系及标注坐标的方法吧！

首先一起来复习一下关于数学中的坐标系概念。

1、笛卡尔坐标系

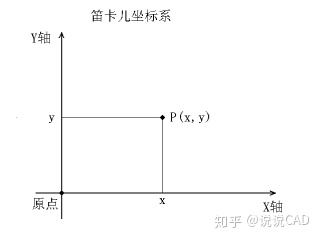

笛卡尔坐标系又称为直角坐标系，由一个原点和两个通过原点的、相互垂直的坐标轴构成。其中，水平方向的坐标轴为X轴，垂直方向的坐标轴为Y轴。例如，某点的直角坐标为（3,4）。

2、极坐标系

极坐标系由一个极点和一个极轴构成，极轴的方向为水平向右。平面上任何一点P都可以由该点到极点的连线长度L（>0）和连线与极轴的交角a所定义，即用一对坐标值（L<a）来定义一个点，其中“<”表示角度。例如，某点的极坐标为（5<30）。

3、相对坐标

在某些情况下，用户需要直接通过点与点之间的相对位移来绘制CAD图形，而不想指定每个点的绝对坐标。为此，提供了使用相对坐标的办法。所谓相对坐标，就是某点与相对点的相对位移值，相对坐标用“@”标识。使用相对坐标时可以使用笛卡儿坐标，也可以使用极坐标，可根据具体情况而定。

4、坐标输入

A.绝对直角坐标输入：

输入点的（x,y,z）坐标，在二维图形中，z=0可省略。如用户可以在命令行中输入“10,20”（中间用逗号隔开）来定义点在XY平面上的位置。

B.相对直角坐标输入：

输入点的位移增量，其格式为：＠△X、△Y、△Z，“＠”字符表示输入一个相对坐标值。如“@10,20”是指该点相对于当前点沿x方向移动10，沿y方向移动20。

C.绝对极坐标输入：

其格式为：距离＜角度。角度以X轴正向为度量基准，逆时针为正，顺时针为负。绝对极坐标以原点为极点。如输入“10<20”，表示距原点10，方向20度的点。

D.相对极坐标输入：

其格式为：＠距离＜角度。如输入“@10<20”，表示该点距上一点的距离为10，和上一点的连线与x轴成20度。

以上就是关于坐标系及标注坐标的简单介绍，感兴趣的小伙伴可以了解一下。
