CHICODE绝对值磁栅尺是precilec雷恩磁栅尺产品的一个大类，主要应用于测量绝对线性位移的应用场景，即使失电期间的位置变更也不影响所显示的测量值的精度，因为每一个点的绝对位置都已被记录在编码的磁栅尺上。如果在维护保养时，读数头需要临时离开磁栅尺，复原后也不需要重新建立参考点操作。

CHICODE绝对值磁栅尺

其主要特点有：

线性磁敏传感器，具有直读的绝对位置。

分辨率可达1μm。

测量长度可达30,000毫米。

高速串行接口。

非接触式阅读。

带LED警告指示灯。

非常容易和快速安装整个测量系统，与广泛的校准公差。

体积小，允许安装在狭窄的空间。

读取基于磁阻的定位传感器

AMR效应(磁各向异性)

防止电源极性倒置和输出端口短路的电气保护

机械参数：

带有压铸阀体的磁性传感器。

可以用M4螺钉或M3螺钉固定磁性传感器。

宽公差一致性。

坚固的密封电缆出口。

电气参数：

接口：串行协议SSI - BiSS。

极距：2+2毫米

增量信号正弦波：1 Vpp(可选)

分辨率：1 Vpp高达1μm

重复性精度：±1 increment

信号周期：2 mm

串行接口：SSI - BiSS

分辨率绝： 500 - 100 - 50 - 10 - 5 - 1μm

精度：15 μm

测量长度毫：30 000毫米

移动速度：穿越速度300米/分钟

耐振：(EN 60068-2-6)200 m/s2[55 2 Hz]

防护等级：IP67

工作温度：0°C -50°C

保存温度：-20°C -70°C

相对湿度：100%

供电电压： 5 -28 Vdc 5%

电流消耗：150 mAMAX(with R = 120 )

电缆长度：最大20米***

重量：80克

电缆:

模拟信号屏蔽双绞线(SIN, COS)。

电缆适用于连续移动。

串行输出版本

6线屏蔽电缆φ= 7mm, PVC外护套，低摩擦系数，耐油。

导体部分:电源0.25 mm2信号0.25mm2。

电缆弯曲半径不应小于70mm。

模拟+串行输出版本

10线屏蔽电缆φ= 6.2mm, PUR外护套。

导体部分:电源0.29 mm2信号0.10mm2。

电缆弯曲半径不应小于90mm。

接线定义：

+ V 棕色

0 V 白色

C+ 绿色

C- 黄色

D+ 粉红色

D- 灰色

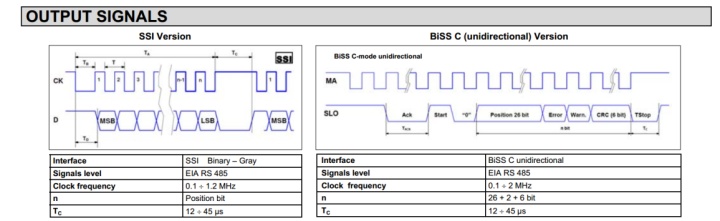

输出信号波形图：

CHICODE绝对值磁栅尺输出信号波形图
