磁栅尺是一种用于工业自动化设备的线性位移测量方案，以其耐久性、环境适应性和高精度测量而受到青睐。它由磁尺和读磁头组成，磁尺上记录的磁化信号被读磁头转化为电信号，实现非接触式的位移测量。磁栅尺的优势包括高分辨率、大测量范围、无磨损、抗干扰能力强以及良好的环境适应性。
一、磁栅尺简介
磁栅尺（Magnetic scale）是一种常见于工业自动化设备领域的线性位移测量方案，因为其耐用性强，对环境要求不高，逐渐替代了对环境要求苛刻的光学直线测量方案。
作为自动化设备领域里不多见的精密位移检测方案，磁栅尺使用广泛，尤其适用于检测行程长、测量精度要求高、工况复杂的大型机床。磁栅尺安装方便，抗干扰能力强，抗冲击性强，不易受到振动、粉尘、水垢、油污等影响，耐高温和耐低温性能也较为突出。
二、磁栅尺基本组成与原理
磁栅尺主要由两个部分组成，磁尺和读磁头。
磁尺

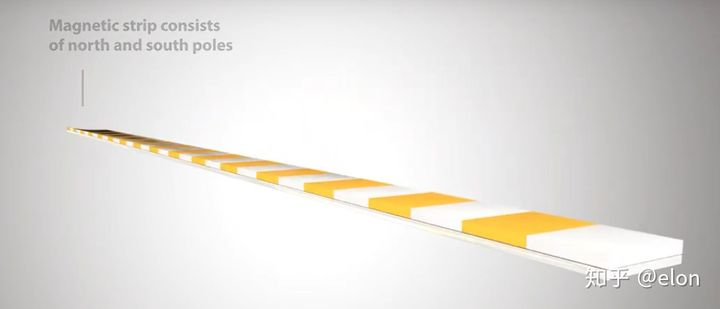

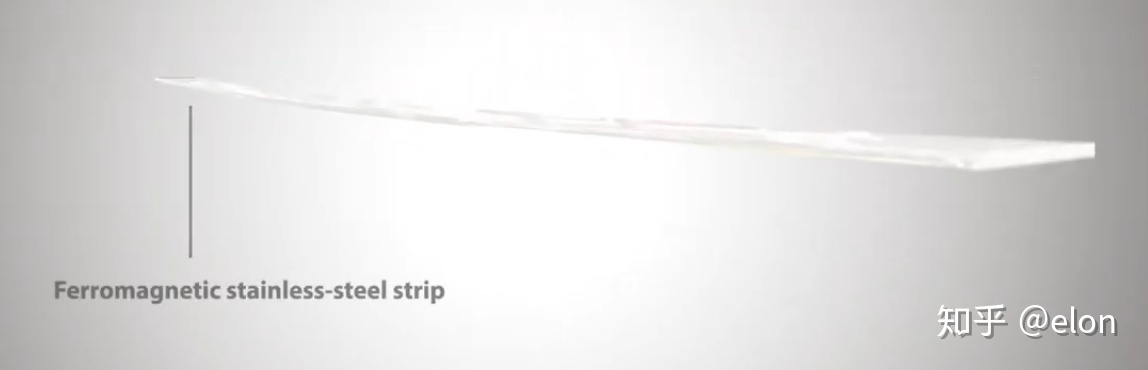

磁尺是磁栅尺位移传感器的重要组成结构，为传感器位移测量与位置定位提供检测的基准参照。磁尺由非导磁不锈钢带（ferromagnetic stainless-steel strip）、导磁材料、保护层组成。

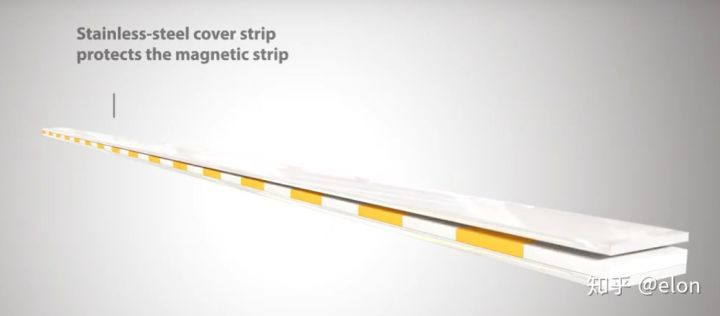

钢带为基体，经涂覆、化学沉淀或者电镀导磁材料薄膜，在再磁性材料上层上覆塑化保护层，保护磁尺在使用中读磁头对磁性材料的磨损。磁尺录磁时，先将磁
