基础知识

1、防屈曲支撑

防屈曲支撑又叫屈曲约束支撑(BRB：Buckling Restrained Brace)。防屈曲支撑一方面避免了普通支撑服役时可能出现的受压屈曲，另一方面又可以提供金属屈服耗能能力，因而广泛应用在抗震结构和减震结构中。

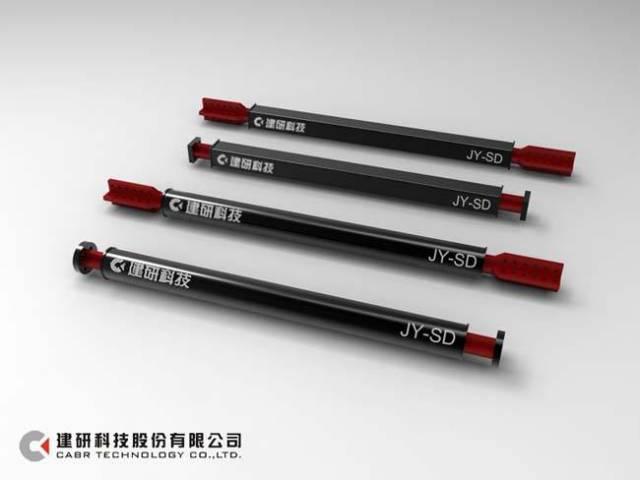

图1 防屈曲支撑产品

图2 防屈曲支撑与普通支撑性能对比

2、基本原理

防屈曲支撑由芯材、无粘结填充材料和约束外套筒组成。防屈曲支撑仅芯板与其他构件相连接，所受的全部荷载由芯板承担，约束外套筒和无粘结填充材料仅起约束作用，约束芯板受压屈曲，使芯板在受拉和受压下均能进入屈服，因而形成优良的滞回性能。

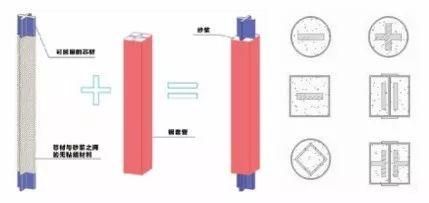

图3 防屈曲支撑基本原理图

3、功能分类

根据防屈曲支撑的“防屈曲”和“耗能”特点可见，在结构设计中偏重其不同结构特点进行设计，防屈曲支撑可以变换不同的角色。按照其使用的功能分类，防屈曲支撑可以分为：阻尼型支撑、耗能型支撑和承载型支撑。

1)阻尼型防屈曲支撑：通过调整芯板屈服力，使其可以在小震下就开始进入屈服耗能，从而提高结构的附加阻尼比以达到减震的目的。

2)耗能型防屈曲支撑：这可能是大家减震设计中应用比较广泛的一种方式。小震下防屈曲支撑不去屈服，只提供承载作用，在中震及大震中防屈曲支撑开始屈服耗能，保护主体结构，起到结构中“保险丝”的作用。

3)承载型防屈曲支撑：在小、中、大震中均不发生屈服，给结构提供稳定的刚度和承载力，主要用于抗震结构设计中。

附加阻尼比准确计算

对于计算防屈曲支撑的附加阻尼比，PKPM最近的版本提供了规范的迭代简化计算方法，SAUSAGE和SAUSAGE-Design提供了时程计算的精确算法，现举个简单例子说明两种方法：

某设防烈度八度(0.2g)、II类场地的四层混凝土框架结构，结构模型如下图所示。采用防屈曲支撑，在结构的1-3层的X向、Y向分别设置4个支撑，具体位置如下图(红色为防屈曲支撑)。

图4 结构模型

采用PKPM建模，防屈曲支撑的有效刚度和有效阻尼比填0，填写完整的双线性模型参数描述屈曲约束支撑。运行SATWE自动迭代计算附加阻尼比。迭代收敛时的结果汇总如下表：

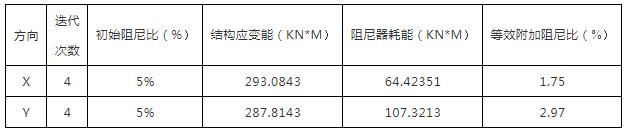

表1 SATWE计算中震作用下的附加阻尼比

采用SAUSAGE-Design软件，直接读取SATWE模型，选用天然地震动TH021TG045进行计算，计算结果如下：

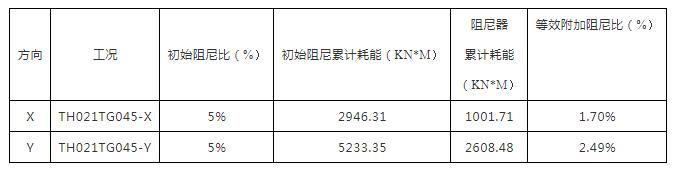

表2 中震时程的附加阻尼比计算结果

两种计算方法还是存在一定的差别的，主要原因是规范算法与SAUSAGE采用能量算法的差异造成的。能量算法中每个消能器的能量是精确累计的，与规范算法中假设所有消能器充分耗能是不同的(详细分析可以查看往期文章SAUSAGE软件减震结构附加阻尼比的应用)。

阻尼器滞回耗能

SAUAGE软件提供了方便的阻尼器滞回曲线功能。在“数据结果-滞回曲线”功能中，可以方便查看所有一般连接的滞回情况。

图6 SAUSAGE滞回曲线功能

考察上面算例在大震下的滞回曲线如下：

图7 BRB1滞回曲线

图8 BRB2滞回曲线

图9 BRB3滞回曲线

其中BRB1、BRB2、BRB3是1-3层对应位置的防屈曲支撑。可见BRB1、BRB2呈现标准双折线模型，滞回饱满，起到耗能型防屈曲支撑的作用。BRB3未发生屈服，起到了提供刚度和承载力的承载力型防屈曲支撑的作用。这也从侧面说明为什么能量法计算附加阻尼比会小于规范方法。

支承结构保持弹性设计

《抗规》12.3.7和《减震规范》6.4.5的要求，与消能器连接的部件应该在在弹性范围下工作，以确保消能器持续耗能。因而，在采用SAUSAGE进行罕遇地震弹塑性时程分析前，应设定连接部件为弹性设计属性，选中子结构，将其本构修改成弹性，并定义输出分组。

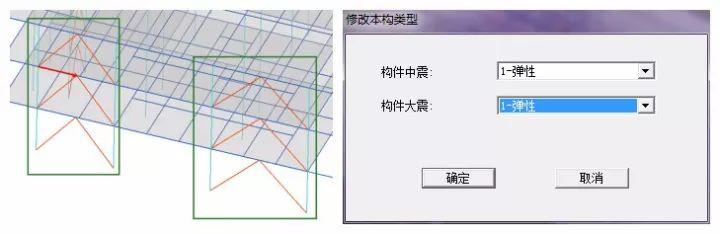

图10 定义子结构计算属性

计算完成后，可在“图形结果-分组结果”中即可查看和提取对应构件的时程内力。也可在“数据结果-数据文件”中查看提取。

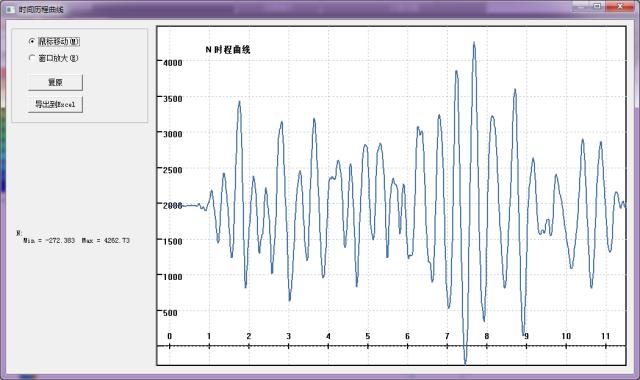

图11 连接构件时程内力

主体响应与损伤判断

查看大震作用下每条地震动的层间位移角是否都满足规范要求。

图12 X向层间位移角 图13 Y向层间位移角

查看整体结构的损伤情况及性能化评估结果，以确保结构每个部位都满足预定设计要求，结构是否存在薄弱环节需要加强。

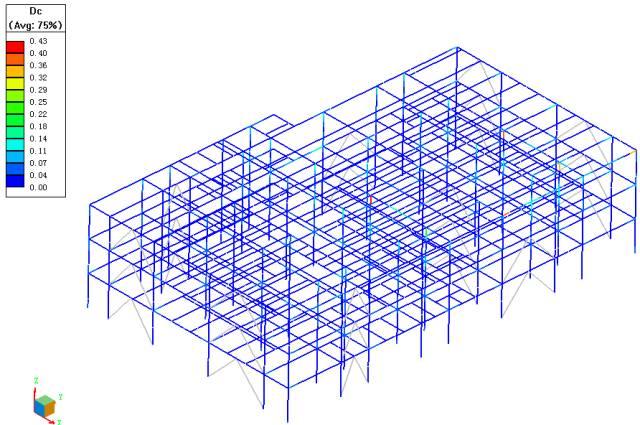

图14 框架损伤图

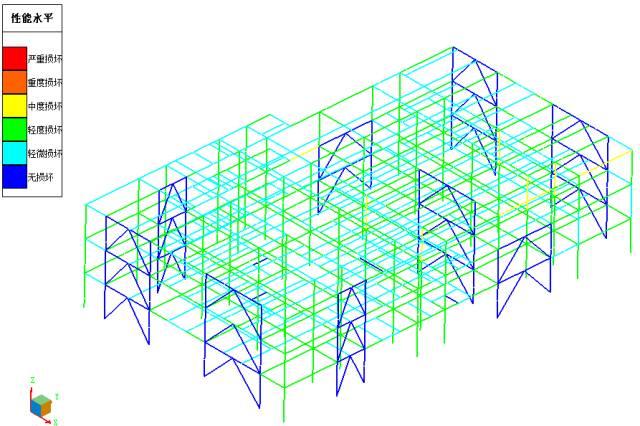

图15 框架性能水平

结语

防屈曲支撑因其灵活的可变的结构特点，广泛应用于减震和抗震设计中。采用SAUSAGE配合SATWE进行防屈曲支撑的减震设计，可以非常方便的得到丰富的后处理结果，是减震设计一条相当便捷的途径。
