光学设计手册_前装WHUD/ARHUD成像光学设计（一）

最新推荐文章于 2025-05-01 18:31:59 发布

weixin_39813009

最新推荐文章于 2025-05-01 18:31:59 发布

阅读量3.1k

点赞数 2

文章标签：光学设计手册

本文链接：https://blog.csdn.net/weixin_39813009/article/details/111341211

版权

本文介绍了前装WHUD/ARHUD的成像光学设计，建议使用Zemax软件中‘DISG’约束畸变，‘REAX’和‘REAY’约束PGU尺寸。优化过程需通过‘CONF’声明多重结构，并在下方设定约束参数，否则可能影响优化效果。设计时务必仔细检查优化约束设置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

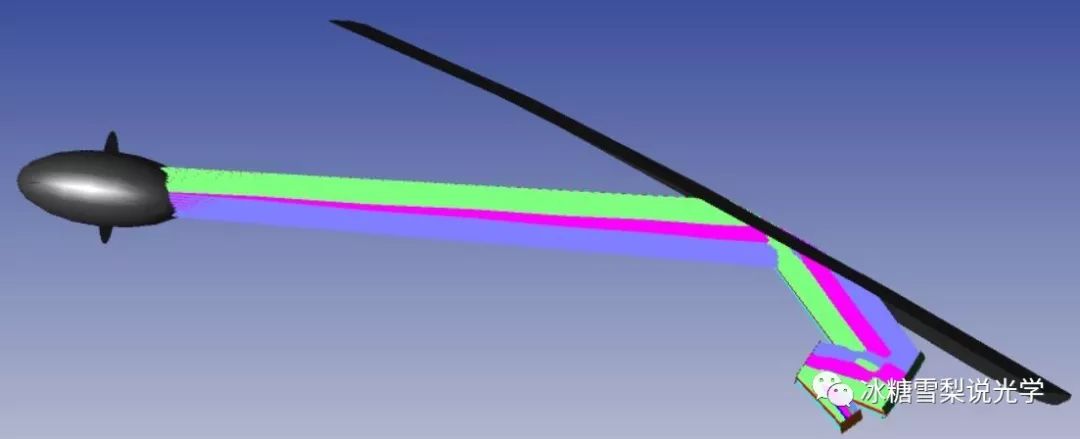

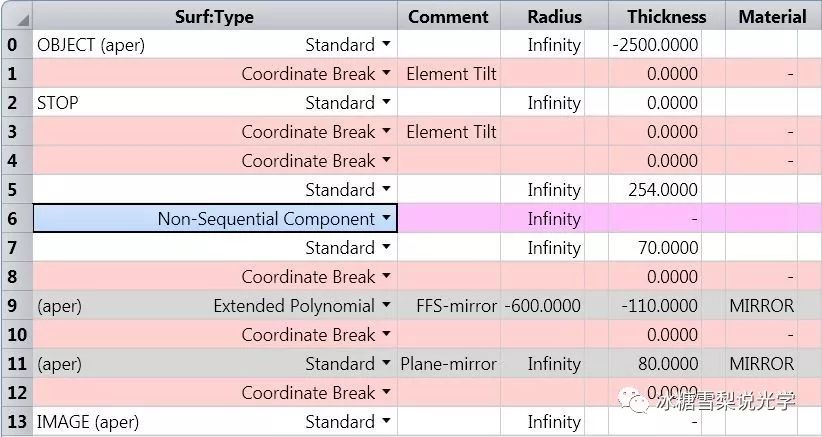

在上篇文章中，已经简单介绍过前装W-HUD/AR-HUD的光学设计流程，那么本篇文章就给出一个W-HUD设计案列，AR-HUD设计流程是类似的。遵循设计流程，首先要有风挡玻璃数据和眼椭圆数据，最好是STP格式，将其导入到Zemax软件中。然后，按照逆向成像光路进行建模，从虚像面开始，建立各个光学面。光学面的顺序依次是虚像面(Object，图1中未显示)，入瞳面(STOP)，风挡玻璃反射面(导入STP数据)，主反射镜，次反射镜，PGU像面(Image)。主反射镜的曲率半径可以先设置一个值(如-600，因为是凹面反射镜，所以曲率半径是负数)，使成像光线有汇聚的效果出来。
