UG绘制工程图要诀
我碰到好多朋友抱怨UG制图不如SolidWorks和Pro-E那么人性化,可以很方便的添加标题栏和文字,打印也很麻烦。我想这是因为你对其功能还不是很熟悉,得益于UG强大的模板功能,我现在出图完全用他,很方便,无论是装配图,还是简单的工程图,完全可以和CAD那么随便,打印更是随心所欲,A3幅面的不用设置就可以完美的打印在A4或者其他纸张上。
呵呵,你是否也想成为这样,那就要认真读下面的教程了。这是我结合自己工作中遇到的各种问题,将UG制图做了个总结,相信能给你带来一定的启发。
下面我就要按照大家制图的顺序来讲解。
一、 通用设置
1. 更改UG用户配置文件ugii_env.dat1
用记事本打开UG安装目录(如C:Program FilesUGSNX 3.0UGII)下的ugii_env.dat文件,
用查找菜单找到并修改下列内容:

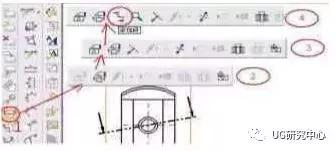

(1) 功能:调出粗糙度符号菜单
UGII_SURFACE_FINISH=ON(将原来的OFF改成ON)
(2) 自动调出加载图样pattern图框标题栏(前提:做好图框标题栏并保存)2
UGII_PATDIR=F:UGpattern (你放置图框文件的目录,我的是在pattern文件夹)
“注意”:必须将此行前面的“#”删除,否则无法实现功能。
2. UG“文件”—“实用工具”—“用户默认”, 在“用户默认”对话框中设置“制图”标签,
比较简单,大家可以根据自己的习惯设置。
注意:建议修改以下设置:
(1) 修改图纸颜色:“基本环境”“可视化”“颜色设置”,我习惯单色图纸,白色。
(2) “制图”“一般”“视图”,取消边界显示
(3) “制图”“视图”里的“光顺边”和“理论相交”均取消。

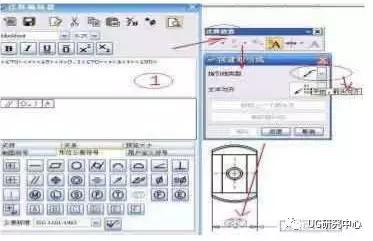

(4) 文本注释字体采用chinesef或者chineset,中文字体。
二、 制图过程

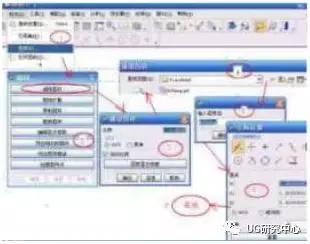

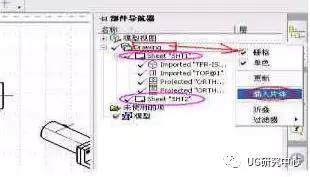

1. 图框标题栏插入图纸(前提:已经做好了各种规格图框3)
