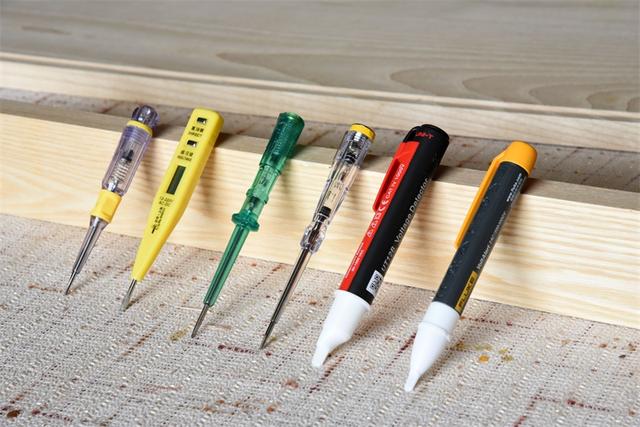

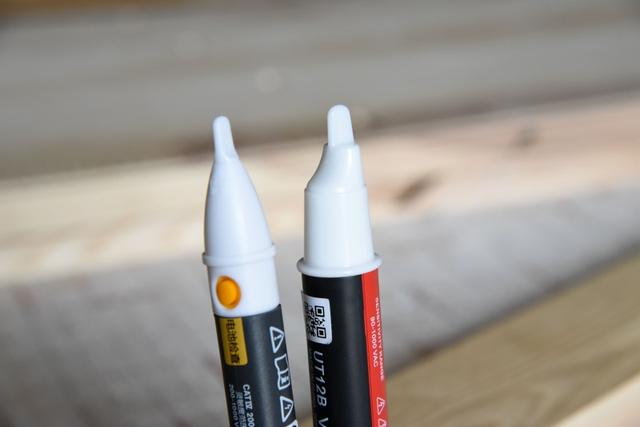

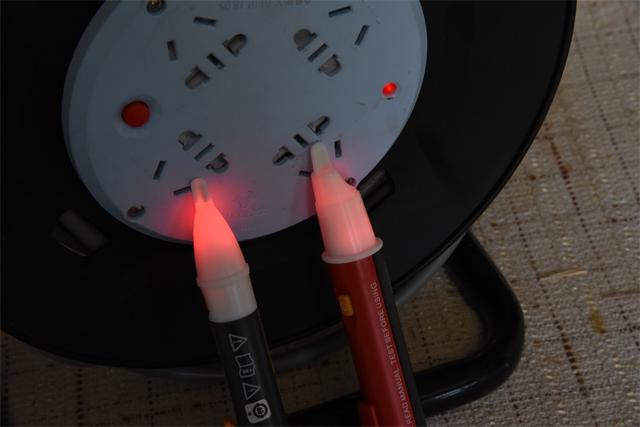

测电笔作为电工维修中的必备工具而被我们而熟知。测电笔从最常见到的接触式与现代技术发展而新生的感应式(非接触式),它们各有所长,各有优缺点。这两年时间先后入了几把接触式与感应式测电笔在使用的过程中多少有些心得,特借这段长假期的时候分享。(本人声明:本文仅供分享参考,非相关资质人员禁止操作。)
![bbf5fb3ea027822bf9969527bec4b1ca.png](https://i-blog.csdnimg.cn/blog_migrate/3fff951dc87717b542568af09a406b4d.jpeg)

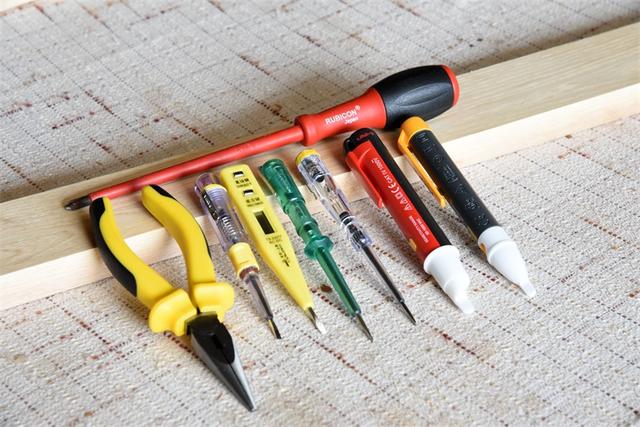

在学校培训的时候老师就说过,出门做电工维修一般只要带三样工具:测电笔、螺丝刀、尖嘴钳。
![5e40465b32cb480b35e088436eb353e3.png](https://i-blog.csdnimg.cn/blog_migrate/b91fac6253bfe80e4c431b66aa75668d.jpeg)
我们最常见的测电笔为:一般用于测量市电220V及380V的零、火线验电操作。
这次趁着特价9.9元入手了史丹利STMT62016-8-23测电笔。
![ebf5faf2efd5887ea1516eba23c2b875.png](https://i-blog.csdnimg.cn/blog_migrate/e0f9570fa47501efd1cbe445e82b6bed.jpeg)

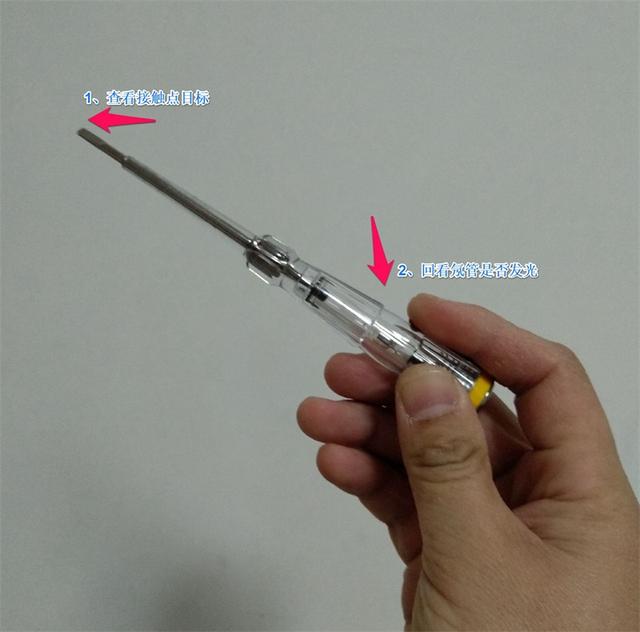

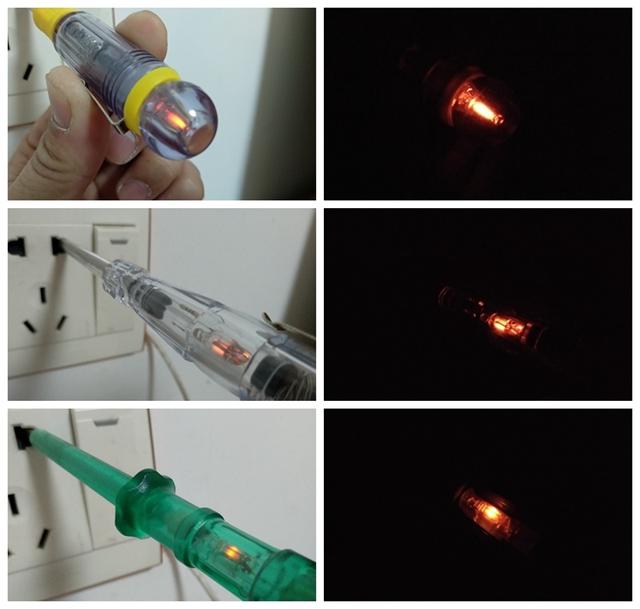

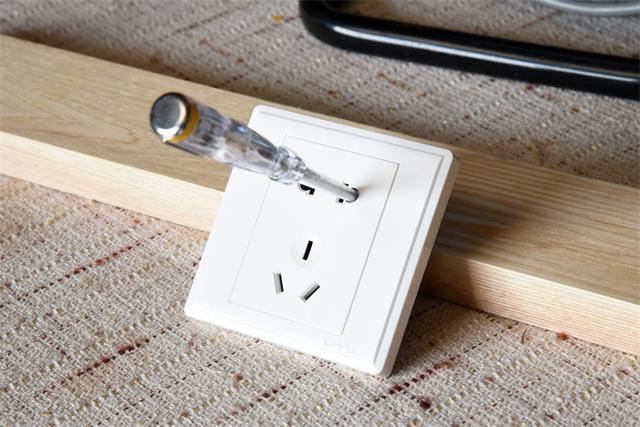

谓之“接触式测电笔”就是通过测电笔的金属触头触碰线芯,然后人体手指接触后部的金属笔帽形成通路后通过观察氖管是否发光来判断线路是否带电,十分的简单与直观。上图为常见接触式测电笔各个部分结构说明。
![a097e8eee485767e08149d34b92804f2.png](https://i-blog.csdnimg.cn/blog_migrate/0df24f1fd5a444461a4473dd70f0b2fd.jpeg)
![85aa994909f804ecd1122534ea5cba12.png](https://i-blog.csdnimg.cn/blog_migrate/51295846882df7ee0b7dbd1ba7e57497.jpeg)
行业规定安全电压为不高于36V,人体如果与高于此安全电压直接接触就会发生触电的危险。所以我们在测电笔的金属触头与氖管之间使用了一个电阻进行降压。一般这个电阻的阻值为:1.5兆欧(1500000欧姆)。举例的这款史丹利STMT62016-8-23测电笔的电阻是一个色环电阻:棕、绿、绿、金。其工作耐压值为:100-500V。
![b61c580e6bc11f084c246141b362cae7.png](https://i-blog.csdnimg.cn/blog_migrate/7decaba410f17881c8c9a48f837d98e9.jpeg)
![8e797ef7fffe2c6ea9ec3d28e036a231.png](https://i-blog.csdnimg.cn/blog_migrate/ebe1c030d97da4dab12d6f6bd5da4d4f.jpeg)
测电笔的品牌多样,长短不一,价格不同,我们如果入手话个人建议入手品牌的测电笔,这样相对而言可靠性与安全性就增加了许多。如上图的这两把,这两把都是早前从当地五金店购的,一把普通品牌 4元,一把世达(62501) 13元。虽然两把耐压值一样100-500V,价格却相差很多。
![24bdd1eb87db6dd086e86dade27fe041.png](https://i-blog.csdnimg.cn/blog_migrate/0ca0d3e02a533b680f1d52cc61212e50.jpeg)
![a41293c4569a6c88732b64a8ed01e038.png](https://i-blog.csdnimg.cn/blog_migrate/7948e7bca3a8dd9579604772fbbadba0.jpeg)
