hypermesh 复合材料_HyperMesh复合材料建模

首先定义材料坐标系，铺层角度参考材料坐标系，OptiStruct结果输出基于单元坐标系。调整单元法向、 单元坐标系和材料坐标系（单元坐标系与材料坐标系一致）。

1. 单元法向

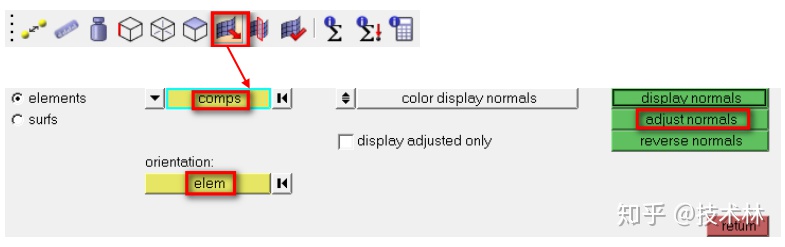

调整复合材料单元法向，可以确定铺层的厚度方向，单元偏置也是根据单元法向来进行。点击工具栏的normal，进入单元法向调整界面，如下图所示。首先查看单元法向是否一致，面板中comps选择需要单元所在的components，再点击display normals，可以根据颜色（单元法向指向红色的一边）看出单元法向是否一致。单元法向不一致的需要进行调整，面板中comps选择需要调整单元所在的components，orientation选择单元法向正确的单元，最后点击adjust normals便完成单元法向的调整。

2. 铺层角度

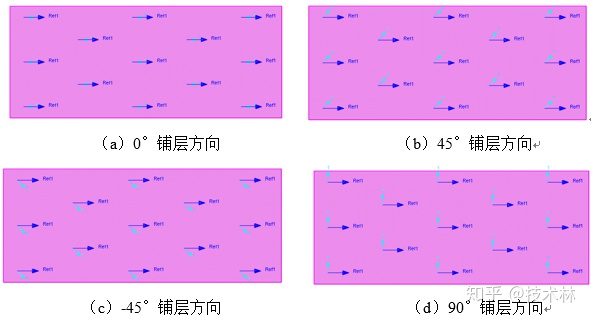

复合材料铺层角度是基于参考坐标系定义的。铺层角度示意图如下图所示。

3. 单元坐标系与材料坐标系
对于正交各向异性单元，材料坐标系默认平行于单元坐标系，如图为单
