时间继电器

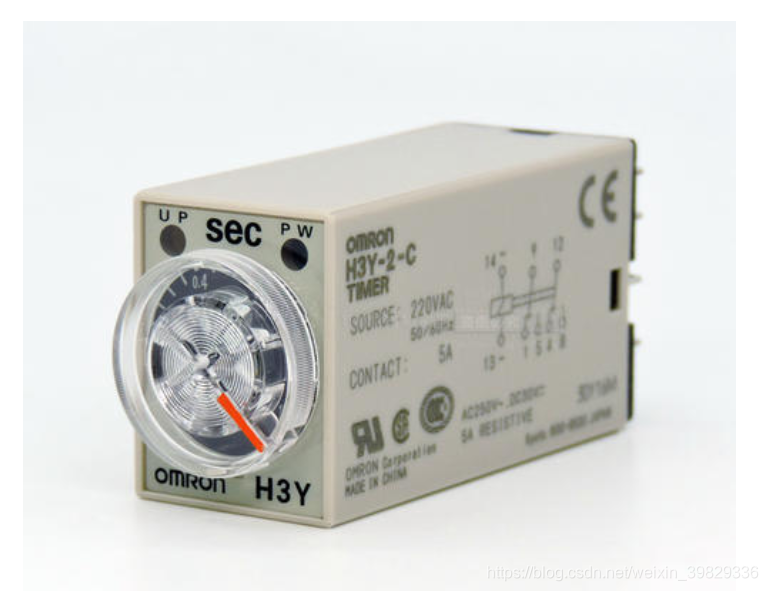

外观

我们可以把时间继电器和我们之前讨论过的中间继电器当做一个东西去理解，在我个人认为就是一样的，都有一个线圈，线圈可以是220V电压的，也可以是24V电压都可以，同样也具备常开点和常闭点；

动作原理上有区别

1、我们之前说过，中间继电器线圈得电，常开触点马上立刻闭合，常闭触点马上立刻断开

2、对于时间继电器而言，当线圈得电后，需要等待一段时间，常开触点才会闭合，常闭触点才会断开，这个等多长时间，就是我们设置的，具体看时间继电器支持可以设置的范围大小了，这个范围大小称为分辨率；

3、时间继电器的分辨率可以是1秒，就是最小可以设置到1秒，也可是1毫秒，最小可以设置为毫秒

4、当然最大值也是有范围的，这个需要看具体型号，不过具体的电气自动化选型，我会单独开辟一个专栏专门写一些电气的选型和图纸设计等；









结构

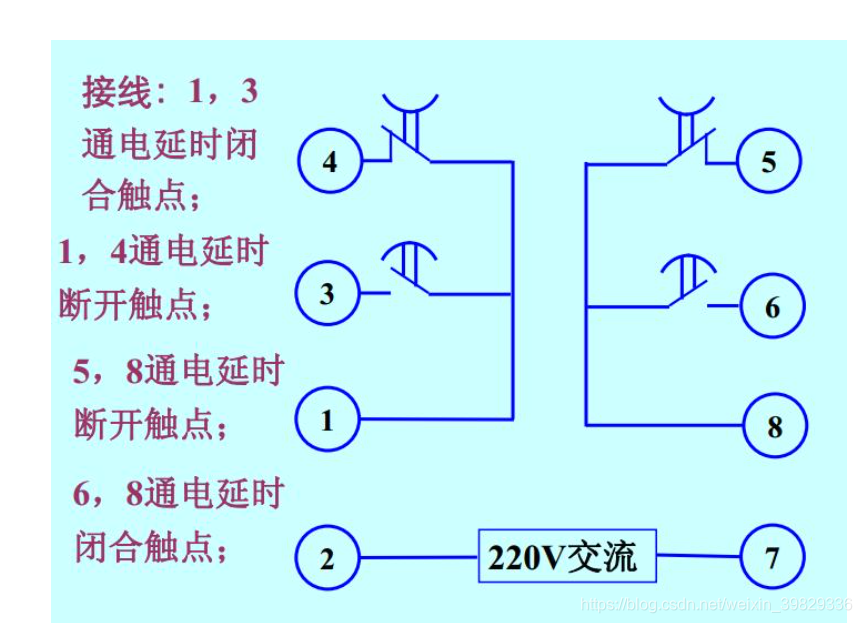

1、从上图可以看出，2和7是线圈，电压是交流220V，这个和中间继电器，交流接触器都是一样的；

2、总共有两对常开和常闭，1是第一对的公共端，3是延时常开触点，4是延时常闭触点，同理第二对也是一样的，这个和中间继电器也是一样的









符号

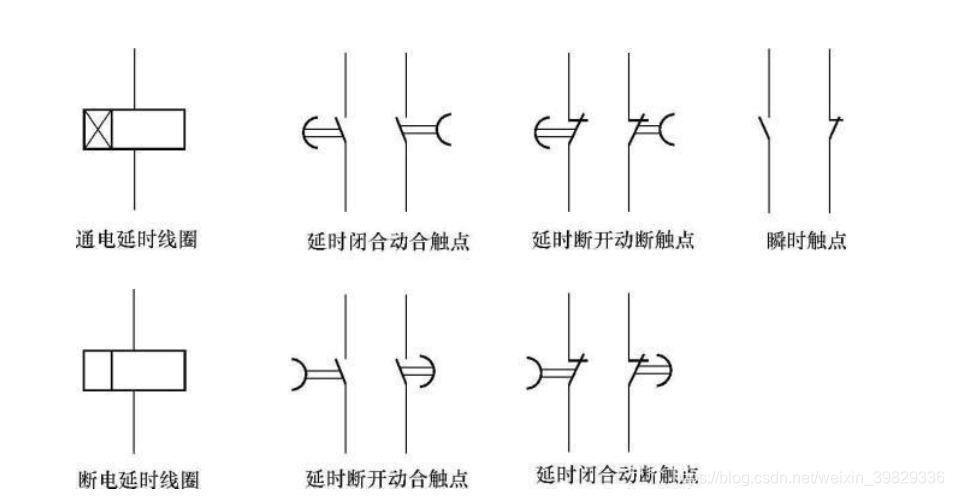

1、上图描述的符号是时间继电器的两种类型，第一种是通电延时时间继电器，也就是我们上面介绍的，线圈通电，延时一段时间后，延时常开触点闭合，延时常闭触点断开，但是有些时间继电器因为型号的不同，还可以同时带有瞬时触点，顾名思义，就是线圈一旦得电，瞬时常开就闭合，瞬时常闭就断开，和时间没有任何关系，这个和中间继电器一模一样；

2、第二种是断电延时时间继电器，这个和通电延时时间继电器刚好相反，动作原理是这样的，在不通点情况下，延时常开触点是断开的，延时常闭触点是闭合的，一旦线圈得电，延时常开触点立刻闭合，延时常闭触点立刻断开，当线圈失电后，延时常开触点 等待一段时间后，（人为设置的时间），断开，延时常闭触点延时一段时间后，闭合；









实例分析

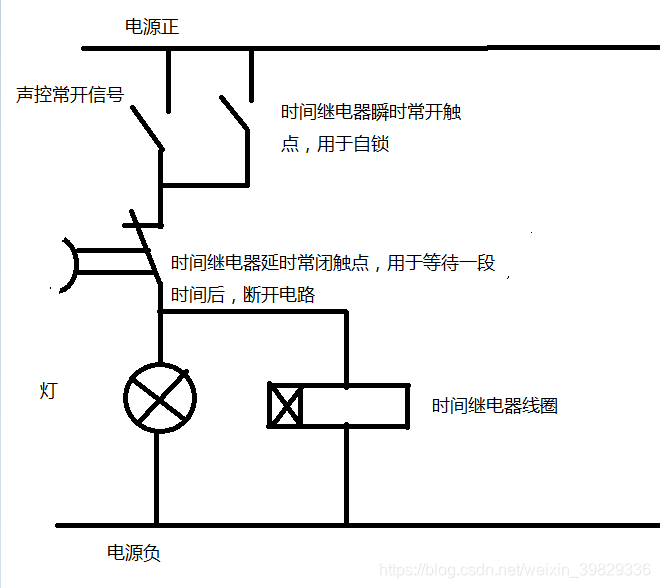

生活种这样使用的案例比比皆是，例如小区走廊的灯，大部分是声控加时间继电器，一旦有声音，灯会立马点亮，等待一段时间后，灯才会熄灭，这里就使用了时间继电器，大概的线路如下（只是简单示意，现实会复杂一些）

这里的声控开关我们就可以看成一个按钮，启动按钮，只要闭合以此，时间继电器的线圈得电，瞬时常开点立马闭合，达到自锁的目的，过一段时间后，延时常闭断开，相当于停止按钮，断开整个电路，灯熄灭
