机器视觉中的常用打光方式（明场照明，暗场照明）

概念和分类

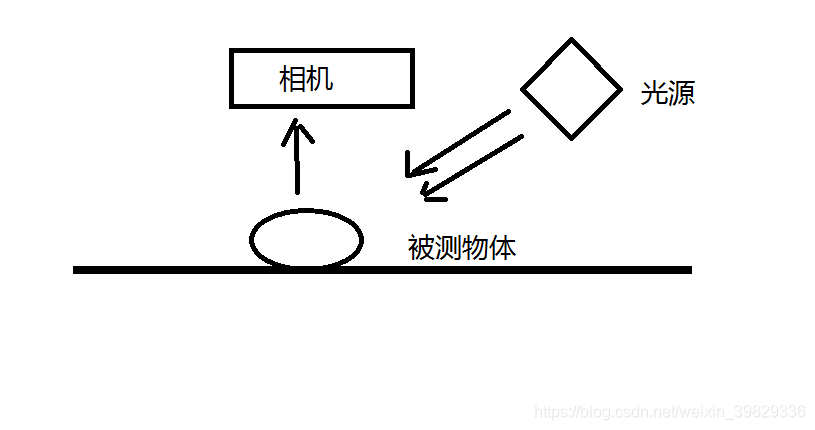

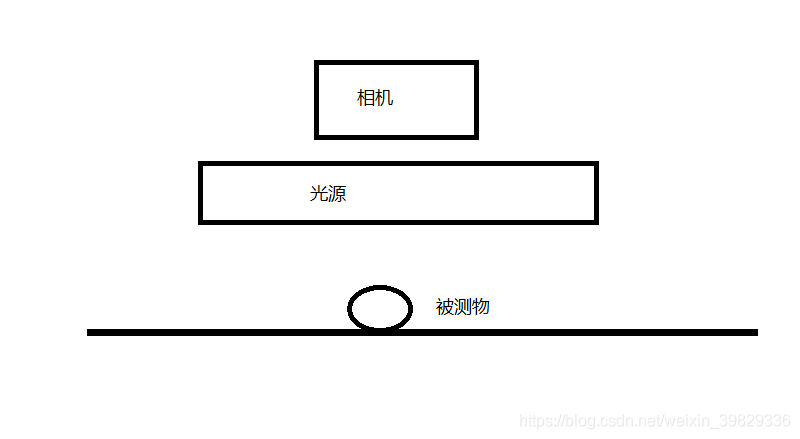

1、正面光/入射光：相机和光源在同一测。

典型的有同轴光、环形光、条形光源的等。

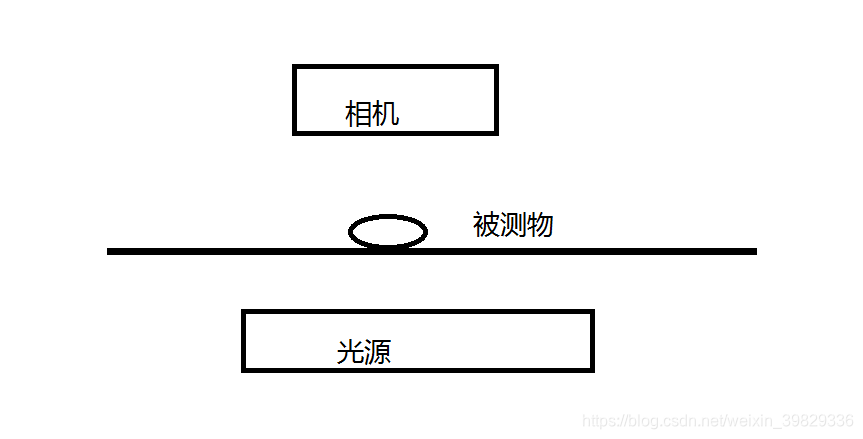

2、背光/透射光：相机和光源位于被检测物体的两侧。

典型的光源是背光源；

3、明场照明：光源和被测物体呈一定角度，使大部分光反射到相机上；

典型的高角度环形光源，条形光源等。

4、暗场照明：光源和被测物体呈一定的角度，使大部分光源不能反射到相机上，让少部分光或者特定的光反射到相机里；

典型的光源是低角度光源；



实际应用案例（实际使用中，仅供参考，在选择光源时，先按照常规套路选择同轴光或者环形光，再选择光源的颜色，常规套路不行嘛，就是在常规的基础上做大量测试）

（总结于自己使用的经历）在实际使用中常用的就是四种，同轴光源，环形光源，条形光源和背光源；

1、背光源：一般就是用于尺寸轮廓检测，如果使用正面照射，反射会造成虚影，损失像素，从而精度降低；

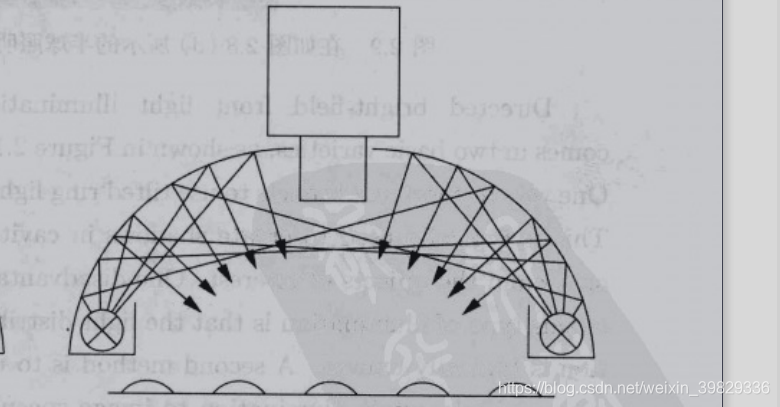

2、条形光源：大部分时候一般不单独使用一条，多用于几条组合在一起使用，构成角度光，优点比较灵活。配合拱形光滑顶面可以做成圆顶光源，均匀性比较好。

3、环形光：一般用作定位、检测特定的缺陷，很难检测一个产品上有很多种缺陷时，环形光就显的比较局促了。

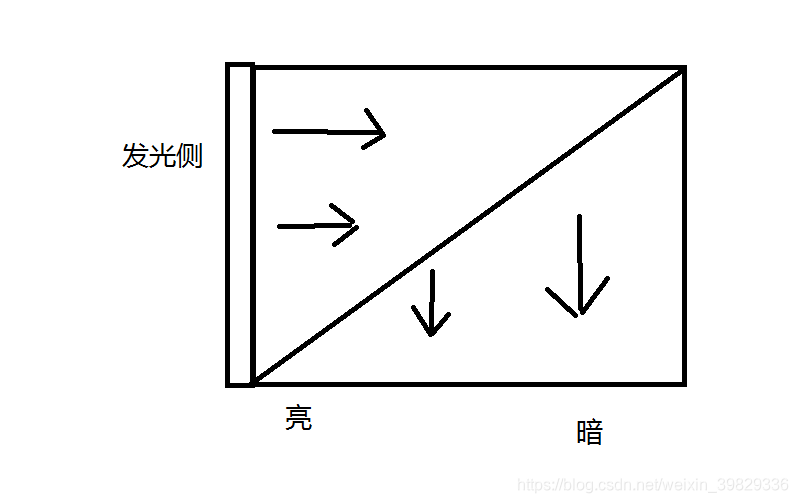

4、同轴光：产品上缺陷比较多的时候，使用同轴光比较合适，例如，产品表面有发黄，油污，划伤（比较深的）等。缺点也很明显，就是光源在一定面积里有衰减，主要因为同轴光的发光原理时使用分光镜折射产生的，离光源较远的就比较暗，离光源较近的就比较亮；一般如果需要使用的话，按照我个人经验，选择比较大的同轴光，被检测物相对较小，可以选择比较均匀的位置检测
